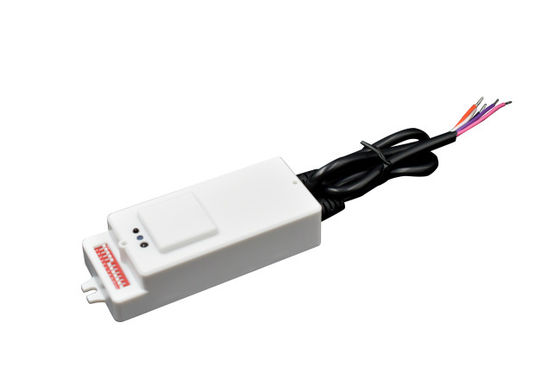

調光可能 UL認証モーションセンサー 最大設置高さ15m MC083V 99
商品の詳細
| 定格電圧 | 120/277V AC 50/60Hz ((アメリカ);220-240VAC 50/60Hz ((ヨーロッパ) | 出力制御 | ON-OFF / 0-10VDC ディミング信号 |
|---|---|---|---|
| 動作周波数 | 5.8 GHz ±75 MHz、ISM 波帯。 | 取付高さ | 12m (最大15m) |
| 動作温度 | -25~60°C (−13~140°F) | 証明書 | ULのセリウム |
| 一生 | 5年保証 | ||
| ハイライト | 暗くなる UL モーションセンサー,ULはモーションセンサーを証明した,15m マックス UL モーションセンサー |
||
製品の説明
[製品の特徴]
- 特許取得済みのマイクロ波アンテナ、最大設置高さ15m、ほとんどの倉庫への設置に適しています
- 1-10V調光対応LEDドライバーと連携し、2段階または3段階調光機能を簡単に実現
- 高感度モードと低感度モードをサポート（金属天井、金属反射板設置環境用）
- センサーデータはDIPスイッチとリモコンで設定可能。
- 5年保証
- UL認証取得
[パラメータ]
| 入力 | ||||
| 定格電圧 | 120/277V AC 50/60Hz（米国）; 220-240VAC 50/60Hz（ヨーロッパ） | |||
| 待機電力 | ≤0.5W | |||
| サージテスト | 1kV（L/N、EN61000-4-5） | |||
| 出力 | ||||
| 出力制御 | ON-OFF | 0-10VDC調光信号 | ||
| 負荷容量 | 4A @120Vac 3A @277Vac | |||
| 最大サージ容量 | 50A（50% Ipeak、twidth =200us、230Vac全負荷、コールドスタート）; | |||
| 0-10V調光 |
< 50mA（非定電流源） 10%（1.4-1.6V） 20%（1.9-2.1V） 30%（2.9-3.1V） 50%（4.9-5.1V） |
|||
| センサーパラメータ | ||||
| 動作周波数 | 5.8 GHz ±75MHz、ISM波帯。 | |||
| 送信電力 | 最大3mW。 | |||
| 保持時間 | 5秒/30秒/1分/3分/20分/30分/60分（DIPで設定） | |||
| 5秒/30秒/1分/3分/5分/10分/20分/30分（リモコンで設定） | ||||
| 待機調光レベル | 20%（1.9-2.1V）/30%（2.9-3.1V）（DIPで設定） | |||
| 10%（1.4-1.6V）/20%（1.9-2.1V）/30%（2.9-3.1V）/50%（4.9-5.1V）（リモコンで設定） | ||||
| 5秒/30秒/1分/3分/5分/10分/20分/30分（リモコンで設定） | ||||
| 待機期間 | 0秒/5秒/5分/10分/30分/60分/+∞（DIPで設定） | |||
| 0秒/10秒/1分/3分/5分/10分/30分/+∞（リモコンで設定） | ||||
| 検知 | 100%/75%/50%/25%（DIPで設定） | |||
| 100%/75%/50%/25%（リモコンで設定） | ||||
| 昼光センサー | 昼光しきい値 | 5lux/15lux/30lux/50lux/100lux/150lux/無効 | ||
| 5lux/15lux/30lux/50lux/100lux/150lux/無効（リモコンで設定） | ||||
| 昼光優先 | オン | オフ | ||
|
5lux/15lux/ 30lux/50lux |
点灯値+（50-150Lux） | |||
| 100lux | 点灯値+（50-150Lux） | |||
| 150lux | 点灯値+（50-150Lux） | |||
| 検知半径 |
天井設置12m r≥3m@1m/s、39.4ft r≥10ft@3.28ft/s テスト条件：感度100%、屋内開放エリア60㎡。 |
|||
| 設置高さ | 12m（最大15m）（最大39.4ft、最大49.2ft） | |||
| 環境 | ||||
| 動作温度 | -25〜60℃（-13〜140°F） | |||
| 保管温度 | -40℃〜80℃（-40〜176°F）、湿度：≤85%（結露なきこと） | |||
| 認証規格 | ||||
| 認証 | UL（申請中）CE | |||
| 環境要件 | RoHS 2.0、Reachに準拠 | |||
| 安全規格 | EN61058-1、UL60703-1 | |||
| EMC規格 | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 | |||
| IP等級 | IP20 | |||
| 製品クラス | クラスⅡ | |||
| その他 | ||||
| 配線 |
AC線：（L：黒; N：白; L'：赤） 1-10V：（GND：ピンク; 10V：紫） |
|||
| 設置 | 内蔵 | |||
| パッケージ | バブルバッグ + 仕切り + カートン（K=A） | |||
| 正味重量 | 129.4±5g | |||
| 寿命 | 5年保証@Ta | |||
[機能]
| ON-OFF機能 | 待機期間を「0秒」に設定 |
| 2段階調光 | 待機期間を「+∞」に設定 |
| 3段階調光 | 待機期間を「5秒/5分/10分/30分/1時間」に設定 |
| 昼光優先 | 待機期間を「+∞」に設定 |
[製品情報]
[配線図]
*センサーは1つの負荷のみを接続するように設計されています。複数の負荷を接続するとセンサーが破損する可能性があります。
[設置説明]
[検知範囲]
[リモコン]
[初期化]
電源投入後、センサーは自動的にライトを100%の明るさで点灯し、10秒後にライトを消灯します。初期化中は、センサーは動きを検知できません。
[デフォルト設定]
感度：100%、保持時間：5秒、昼光センサー：無効、待機期間：0秒、待機調光レベル：20%
[適用上の注意]
- センサーは専門の電気技師が設置する必要があります。設置、配線、DIPスイッチの設定変更を行う前に、必ず電源を切ってください。
- 感度エリアは、物体の移動速度、移動物体のサイズ、設置高さ、設置角度、作業環境、反射材などに関連しています。記載されている検知エリアは、屋内開放環境で165cm/65kgのテスターによって測定された典型的な値です。
- 壁に取り付けた場合のマイクロ波センサーの検知エリアは、天井に取り付けた場合よりも大幅に広くなります。壁掛け天井を採用する場合は、感度を下げるか、当社にご連絡の上、使用設定をご確認ください。昼光しきい値は、影のない晴れた日に、周囲光の拡散反射状態で測定されます。環境や気候によって、昼光センサーが測定する明るさの値は異なります。
- センサーパラメータは、異なる設置環境で再設定が必要になる場合があります。以下の指示を参照するか、メーカーにお問い合わせください。
- センサーは屋内専用です。屋外または半屋外での使用では防水効果が損なわれます。風、雨、移動物体が誤トリガーの原因となる場合があります。
- センサー製品の設置高さは15メートルを超えてはならず、最適な高さは12メートルです。2つのセンサー間の距離は3m以上離してください。
- センサーを金属製ランプ、金属製反射面、または閉鎖された小空間に設置すると、マイクロ波が複数回反射し、誤トリガーの原因となります。センサーの感度を下げるか、メーカーに連絡して技術サポートを受けてください。
- ファン、DCモーター、下水管、エアアウトレットなどの移動信号がセンサーの周囲にないことを確認してください。そうしないと、センサーが誤トリガーの原因となる可能性があります。
- マイクロ波は金属を透過しません。製品を閉鎖された、または半閉鎖された金属製ランプに入れないでください。製品の上を金属またはガラスで覆うことは許可されていません。
- 新しい設置環境の場合は、設置前に5個のサンプルをテストすることをお勧めします。
