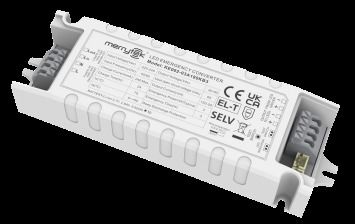

3.7V 2000mAh 手動試験常量 電力 1W 緊急用 LED 電源 内蔵電池

3.7V 2000mAh 手動テスト 定電力 1W 非常用 LED 電源 内蔵リチウムイオンバッテリー

1. 説明

1) 広い出力電圧範囲: 当社の非常用電源は広い出力電圧範囲を提供し、さまざまな LED 照明器具とのシームレスな互換性を実現します。電圧変動や照明設定の変動に関係なく、途切れることのない照明を体験してください。
2) 入力/出力リレー切り替え: インテリジェントな入力および出力リレー切り替えにより、当社の電源は通常モードと非常モードをシームレスに切り替えます。これにより、予期せぬ停電時に非常用電源へのスムーズで自動的な切り替えが保証され、最も必要なときに途切れることのない照明が提供されます。
3) コンパクトで設置が簡単: 使いやすさを考慮して設計された当社の電源は、内蔵バッテリーを搭載し、コンパクトなフォームファクタを誇ります。小型なので設置が簡単で、照明システム内での柔軟な配置が可能です。
4) 複数の保護機能: 当社の電源にはさまざまな保護機能が装備されているので、安心してお使いいただけます。過充電による損傷を防ぐバッテリー過充電保護、バッテリー寿命を延ばす過放電保護が含まれています。さらに、出力短絡保護により、照明器具の安全性が確保されます。

2. パラメータ

3. 寸法 (単位: mm)

4. 配線

5 . 手動テストと操作手順

1) 配線図に従ってワイヤを接続します。

2) L、Nをオンにし、S1をオンにします。次に、負荷ランプが点灯し、非常用ドライバーのインジケーターライトが緑色に点灯し、非常用電源が正常に充電されます。スイッチS1をオフにすると、負荷ランプが消灯します。

3) 非常シミュレーション: スイッチをオンにすると、負荷ランプが点灯し、スイッチ(TEST SWITCH)を押すと、非常モードに切り替わり、非常用ドライバーのインジケーターライトが消灯します。スイッチ(TEST SWITCH)を離すと、ランプはLEDドライバーによって給電され、インジケーターライトが点灯します。

4) 停電して再度呼び出すと、現象はシミュレートされた非常時と同じになります。

5) 毎月の自動テスト: 非常用電源が1か月間主電源に接続されている場合、人為的な非常事態や主電源の遮断による非常事態が発生しない場合、非常用電源は毎月5分間非常事態を自動的に実行します(緑色のライトが短い間隔で点滅します)。月のテストが終了すると、通常の充電が実行されます(インジケーターライトが点灯します)。人為的な非常事態または主電源の遮断による非常事態が発生した場合、タイマーはゼロから開始し、毎月のテストサイクルに入ります。

6) 年次自動テスト (1年/回): 非常用電源が12か月間主電源に接続されており、人為的な非常事態や主電源の遮断による非常事態が発生しない場合、非常用電源は12か月ごとに1回、非常深度放電を自動的に実行します(緑色のライトがゆっくり点滅します)。年次テスト後、通常の充電が実行されます(インジケーターライトが点灯します)。人為的な非常事態または主電源の遮断による非常事態が発生した場合、タイマーはゼロから開始し、年次テストサイクルに入ります。

6. バッテリーアプリケーションに関する注意

1) 通常の使用条件下では、バッテリーは半年ごとに再充電および放電する必要があります。

2) バッテリーを使用しないときは、回路に接続して、回路基板の自己消費によるバッテリーの過放電を防いでください。

3) 取り付けおよび使用する際は、バッテリーを熱源から遠ざけ、特定の動作温度範囲内でのみ使用してください。

4) バッテリーは、涼しく乾燥した環境に保管してください。

5) 長期間保管した後、バッテリーは6か月ごとに必要に応じてサイクルされます。
