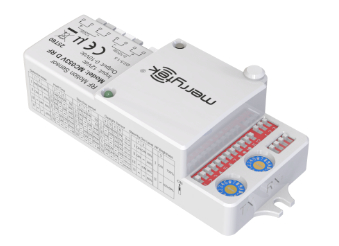

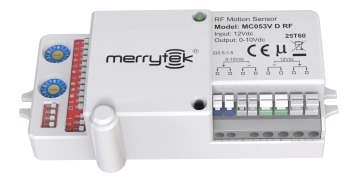

5.8Gマイクロ波グループネットワークRFセンサー,最大設置高度8m
| Place of Origin | Shenzhen, China |
|---|---|
| ブランド名 | Merrytek |
| 証明 | CE, RED |
| Model Number | MC053V D RF |
| Minimum Order Quantity | 100PCS |
| 価格 | 交渉可能 |
| Packaging Details | Bubble bag + clapboard +carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Operating Voltage | 12±1Vdc | Operating Current | <50mA |
|---|---|---|---|
| Mounting Height | 3m (8m Max) | Working Temperature (Ta) | -20℃-60℃ |
| Certificate | CE, RED | Lifetime | 5 years warranty@Ta |
製品の説明
[製品の特徴]
- 868MHzのRF技術と組み合わせて 無線グループネットワーク機能を実現します!
- コチャンネル干渉を解決するために狭周波数技術を採用する
- 製品には32つの異なる周波数チャンネルがあり,より多くのアプリケーションのために動作できます
- 固定アドレスコードで,RF送信は安定しています lMax 8mを設置
- 室内では30mまで長距離のRF送信距離
- 5 年間の保証
[製品情報]
|
インプット |
||
|
定数電圧 |
12Vdc |
|
|
運用流動 |
<50mA |
|
|
リップル電圧 |
<100mVp-p |
|
|
出力 |
||
|
出力信号 |
0~10V 暗示 |
|
|
感覚あるいはパラメータ |
||
|
作業頻度 |
5.8 GHz ±75 MHz,ISM帯域 |
|
|
送電力 |
1mW 最大 |
|
|
検知領域 |
100%/75%/50%/25% |
|
|
待ち時間 |
5S/30S/90S/3min/20min/30min/+∞ |
|
|
待機期間 |
0S/5S/5min/10min/30min/60min/+∞ |
|
|
日光センサー |
日光の限界 |
5lux/15Lux/30Lux/50Lux/100lux/150lux/無効 |
|
待機DIMレベル |
10%/20%/30%/50% |
|
|
検出範囲 (半径) |
天井設置 高さ3m 動きと軽い動き: r≥2.5m についてst 状態: 100% 感度,60m2 室内のオープンスペース |
|
|
装置の高さ |
3m (最大8m) |
|
|
無線パラメータ |
||
|
頻度 |
820MHzから880MHz中心周波数:868MHz |
|
|
トランスミッションパワー |
-5dBm... ほら+20dBm |
|
|
送信距離 |
最大100m フリーフィールド 最大30m 建物内 |
|
|
受容器の感度 |
-126dBm |
|
|
調節モード |
FSK |
|
|
作業モード |
放送:ホッピング |
|
|
環境 |
||
|
作業温度 (Ta) |
-20°Cから60°C |
|
|
貯蔵温度 |
-40°C~+80°C 湿度: :≤85% (不凝縮) |
|
|
認証基準 |
||
|
安全基準 |
EN61058-1 |
|
|
EMC 基準 |
EN300440;EN301489-1;EN55015;EN61547;EN61000-3-2;EN61000-3-3;EN62479 |
|
|
環境問題要求事項 |
RoHS に準拠する |
|
|
証明書 |
CE レッド |
|
|
環境要件 |
RoHS 2.0, Reach の要件を満たす |
|
|
IP 評価 |
IP20 |
|
|
保護クラス |
クラスII |
|
|
ほか |
||
|
ワイヤリング |
プレスイン型端末,線直径:0.75-1.5mm2 |
|
|
設置 |
内蔵 |
|
|
パッケージ |
バブルバッグ + プレートボード + カートン ((K=A) |
|
|
純重量 |
55±3g |
|
|
生涯 |
5年保証 |
|
- サイズ (単位: mm)
- 機能
- 機能説明
1. オン/オフ (待機期間0秒)他のセンサーデータを設定してください 実践的な 応用について
2. 2 段階のダブニング ((スタンドバイ期間 at+∞ ∞)),他のセンサーデータを実用的なアプリケーションに応じて設定してください.
3.3段階の暗化 (待機期間5秒/5分/10分/30分/60分)他のセンサーデータを設定してください 実践的な 応用について
- ワイヤリング
[放射線パターン]
1.天井の固定
2壁の固定
[ディップスイッチの設定]
検知領域:
|
|
1 |
2 |
|
|
Ⅰ |
オン |
オン |
100% |
|
Ⅱ |
オン |
- |
75% |
|
Ⅲ |
- |
オン |
50% |
|
Ⅳ |
- |
- |
25% |
待ち時間:
|
|
3 |
4 |
5 |
|
|
Ⅰ |
オン |
オン |
オン |
5S |
|
Ⅱ |
オン |
オン |
- |
30S |
|
Ⅲ |
オン |
- |
オン |
90S |
|
Ⅳ |
オン |
- |
- |
3分 |
|
Ⅴ |
- |
オン |
オン |
20分 |
|
Ⅵ |
- |
オン |
- |
30分 |
|
Ⅶ |
- |
- |
- |
+∞ |
待機期間:
|
|
6 |
7 |
8 |
|
|
Ⅰ |
オン |
オン |
オン |
0S |
|
Ⅱ |
オン |
オン |
- |
5S |
|
Ⅲ |
オン |
- |
オン |
5分 |
|
Ⅳ |
オン |
- |
- |
10分 |
|
Ⅴ |
- |
オン |
オン |
30分 |
|
Ⅵ |
- |
オン |
- |
60分 |
|
Ⅶ |
- |
- |
- |
+∞ |
日光センサー:
|
|
9 |
10 |
11 |
12 |
|
|
Ⅰ |
オン |
オン |
オン |
オン |
5LUX |
|
Ⅱ |
- |
オン |
オン |
オン |
15LUX |
|
Ⅲ |
オン |
- |
オン |
オン |
30LUX |
|
Ⅳ |
- |
- |
オン |
オン |
50LUX |
|
Ⅴ |
オン |
オン |
- |
オン |
100LUX |
|
Ⅵ |
オン |
オン |
オン |
- |
150LUX |
|
Ⅶ |
- |
- |
- |
- |
無効にする |
* オンに設定すると,ランプは,周囲の照明レベルに関係なく動きを検出するとオンになります.
待機DIMレベル:
|
|
1 |
2 |
|
|
Ⅰ |
オン |
オン |
10% |
|
Ⅱ |
オン |
- |
20% |
|
Ⅲ |
- |
オン |
30% |
|
Ⅳ |
- |
- |
50% |
RF明るさ:
|
|
3 |
|
|
Ⅰ |
オン |
100% |
|
Ⅱ |
- |
10%から50% |
モード:
|
1 |
RF |
2 |
モード |
3 |
TX (A/B) |
4 |
RX (A/B) |
|
オン |
オープン |
オン |
放送 |
オン |
A について |
オン |
A について |
|
- |
近づいて |
- |
飛び跳ねる |
- |
B について |
- |
B について |
*RFをセットするとセンサーは信号を受信するだけで信号を送信できませんが センサー機能は残っています.
[RF 無線ネットワーク]
1) 放送:
すべてのセンサーが同じチャンネルを設定した
廊下には入口と出口がいくつかあります マスターセンサーが起動すると 廊下のランプが点きます
設定:
|
マスター |
TX |
RX |
|
衛星 |
RX |
|
1 |
A0 |
A0 |
|
1 |
A0 |
|
2 |
A0 |
A0 |
|
2 |
A0 |
|
... ほら |
|
|
|
... ほら |
|
|
どれでも |
A0 |
A0 |
|
どれでも |
A0 |
2) 放送 + ホッピング:
マスターの動きが検出されると,動きの信号はRFトランシーバーを通じて他のグループセンサーに送信されます. 下の写真を見てください.隣接する階のランプは 既定の低照明レベルで 同期的に点灯します.
設定:
|
マスター |
TX |
RX |
|
衛星 |
RX |
|
1st床 |
A0 |
A0 |
|
1st床 |
A0 |
|
2ほら床 |
A1 |
A1 |
|
2ほら床 |
A1 |
|
... ほら |
|
|
|
... ほら |
|
|
16について床 |
AF |
AF |
|
16について床 |
AF |
|
17について床 |
B0 |
B0 |
|
17について床 |
B0 |
|
18について床 |
B1 |
B1 |
|
18について床 |
B1 |
グループ1: モジュールB TXD,モジュールA RXDとモジュールC RXDに信号を送り,それ自身
グループ2:モジュールC TXDは,モジュールB RXDとモジュールD RXDに信号を送り,それ自身
AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF
私は 私は
BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0
RFグループ化 (最大32の異なるグループが可能)
MC053V D RFには1つのTXチャンネルとRXチャンネルがあります.TXチャンネルはRF信号の送信に使用され,RXチャンネルはRF信号の受信に使用されます.スイッチを回し,同じチャネルを指さしてそれらを保つために小さなスクリュードライバーを使用グループが自動的に作成されます
[初期化]
光は初期電源センサーで100%の明るさでオンになり,10秒後にオフになります.初期化中に,外部運動センサー信号は検出されません.
[デフォルト設定]
検知領域100% 待機時間5秒待機時間:0s日光センサー:無効スタンドバイDIMレベル:10%,RF明るさ:10%-50%,RF:オープン,モード:放送,TX:A,RX:A
[注記]
1) についてセンサーはプロの電気技師によって設置されなければなりません. 設置,配線,設定変更などする前に電力を切ってください.
(2) について製品はプラスチックや木材などに良い浸透能力を有しているが,金属アクセサリーや金属のハウシングはマイクロ波モジュールのアンテナの前に直接設置されず,その近くに設置されるべきではない.そうでなければ,マイクロ波アンテナの送信と受信能力に影響を与える.
(3) についてこの製品は室内での使用のみです.
4)センサーの検出範囲は,動く物体の移動速度とサイズ,設置高度,設置高度と角度,設置場所,センサーの周りの反射器などに関連しています.文書のデータは典型的な値で, 165cm の個人がオープンな室内エリアでテストしました.
壁の設置では検知範囲が天井の設置ではより長くなります.
5)センサーの周りに長時間振動する機器や動く物体を避ける.振動信号はセンサーを起動する動き信号とみなされます.
6)ペットが検知エリアを通過すると センサーが起動する可能性があります
7 について陽気な環境,影のない環境,および周囲の光の分散反射条件で検出値です.光センサーで検出される照明値は異なる場合がある..
8)製品間の設置距離または製品とルーター間の距離が1.5m以上であることを推奨します.
9)製品の設置平面 (例えば:アルミベースプレート,PCBボード) は,マイクロ波モジュールのアンテナ平面と一定の高さで異なる必要があります.最良の検出効果を達成するために,マイクロ波モジュールのアンテナ平面は,近くの平面よりも5mm以上高くする必要があります..
10)MC053V RF & MW05 オーバーライド機能, 2秒以内に3回速速オン/オフスイッチはセンサー機能をキャンセルすることができます
11)作業モード:放送&ホッピング
12 についてTX: 信号伝送を0-F 16つの異なるチャンネルで表します. 1つのDIPでグループAまたはグループBを設定します.グループAは16チャンネル,グループBも16つのグループで,合計で32つのグループを設定できます.
13)RX:信号受信,0-F 16つの異なるチャンネルを設定する. 1つのDIPはグループAまたはグループBを設定する.グループAは16つのチャンネル,グループBも16つのグループで,合計で32つのグループを設定することができます.
14 についてすべてのセンサーが同じチャンネルを設定すると,任意のマスターセンサーが起動すると,それはグループ内のすべてのランプにRF信号を送信します.
15)マスターとマスターがジャンプ作業モードに設定されたとき それは,どのマスターがトリガーされたとき,3つのチャンネルにRF信号を送信します (TXチャンネルの前に隣接するチャンネルとTXチャンネルの後,マスター自身によって設定されたチャンネル)例えば,マスターがTXチャネルを "1"に設定すると "0"""2"と異なるRXチャネルが"0"""2"で設定されている場合,3つの異なるチャネル信号を起動しますこの時点で対応するチャンネル信号を受信しますこの種の作業モードは主にコリジュールのアプリケーションに適用されます. 注: TX"F"はチャンネルグループAとBグループ0を起動します.
16 についてマスター・ツー・サテライトは 放送モードでしか動作しません つまり 衛星は マスターからの信号しか受信しません
17)衛星はマスターからRF信号を受け取り, 保持時間はマスターによって決定され, 保持時間はマスターによって同じです.
18)初期化期間中にRF信号を送信したり受信したりしない.初期化期間後にRF信号を送信するだけです.
19)RX のグループ A とグループ B は対応するマスター グループ A とグループ B の TX を必要とします.
