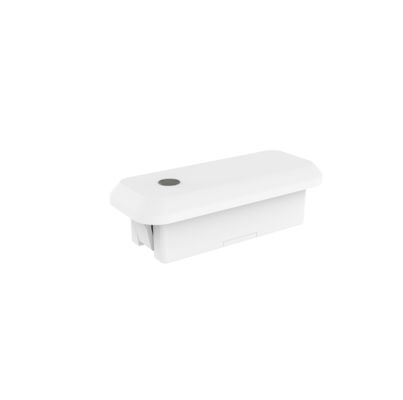

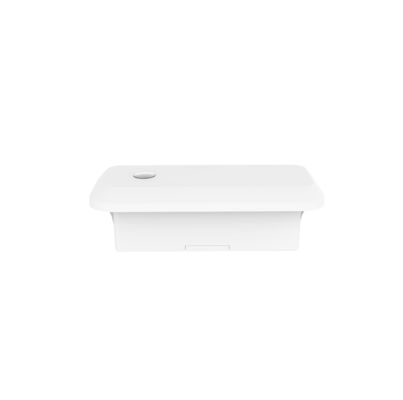

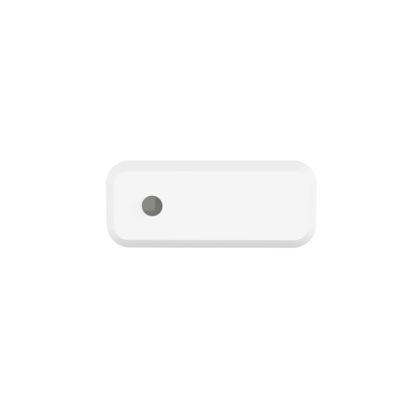

12Vdc マイクロ波調光センサー（昼光センサー機能付き）パネルライト・リニアライト用 MC182D 99

[製品の特徴]

• 内蔵埋め込み設置 人感センサー
• 24GHz特許マイクロ波アンテナ技術を採用し、最大設置高さ4mに対応
• ドイツ製RF技術、製品保証5年
• 動体、微動、昼光センサー機能
• 動体、微動検知が必要な洗面所、リビング、キッチンなどの環境に適用可能
• パラメータ設定用のリモコンあり

[パラメータ]

0秒

信号（体を前に傾ける、後ろに傾ける、手足を振る、頭を振る、タイピング、携帯電話を操作するなど

センサーは専門の電気技師が設置する必要があります。設置、配線、設定変更の前に必ず電源を切ってください。 高レベル出力（照明のオン/オフ制御など）をトリガーし、その後微細な動き信号（体を前に傾ける、後ろに傾ける、手足を振る、頭を振る、タイピング、携帯電話を操作するなどの微細な動き。）
または、人間の呼吸のバイタルサインによって引き起こされる腹腔、胸郭の拡張などを検知して高レベル出力を維持します（照明を常にオンにする制御など）。人の不在: 検知エリア内に信号が検出されず、低レベル出力（照明オフ制御）。[図]寸法（単位: mm）   機能配線[設置説明]​[検知範囲]       [初期化]       [初期化]電源投入後、センサーは自動的に100%の明るさで点灯し、10秒間自己チェックを行います。初期化中は、センサーは動きを検知できません。初期化後にセンシングモードに入り、その間、ランプは100%の明るさを維持します。

[デフォルト設定]

本製品の取り付け面（例：アルミ基板、PCB基板）は、マイクロ波モジュールのアンテナ面との間に一定の高さの違いが必要であり、最適な検知効果を得るためには、マイクロ波モジュールのアンテナ面が近傍の面より5mm以上高くなるようにしてください。[安定した出力電圧、低電流、低リップル係数のDC安定化電源

• ]l

センサーは専門の電気技師が設置する必要があります。設置、配線、設定変更の前に必ず電源を切ってください。

• l

• 本製品はプラスチックや木材などへの透過性に優れていますが、マイクロ波モジュールアンテナの前方または近傍に金属アクセサリーや金属シェル、ガラスシェルなどを直接配置しないでください。そうしないと、アンテナの送受信に影響します。

l

検知距離は、設置高さ、検知対象物のサイズ、移動速度、設置環境の影響を受け、また、方向によって検知距離に一定のばらつきが生じます。

l

昼光

しきい値は、晴れた環境、影がなく、環境光が拡散反射する条件下での値です。期間、気候、環境によって、光センサーが検出する

昼光

の値は異なる場合があります。

l

本製品の設置間隔は1.5m以上を推奨します。本製品とルーターの設置間隔は1.5m以上離してください。マイクロ波センサーの正常な動作への干渉を避けるためです。

l

本製品の取り付け面（例：アルミ基板、PCB基板）は、マイクロ波モジュールのアンテナ面との間に一定の高さの違いが必要であり、最適な検知効果を得るためには、マイクロ波モジュールのアンテナ面が近傍の面より5mm以上高くなるようにしてください。l 安定した出力電圧、低電流、低リップル係数のDC安定化電源

電源のリップルは50mV未満とし、電源の最小負荷電流は120mA以上とし、また、入力電源

に100uF以上の電解コンデンサを設置することを推奨します。

本製品の設置は、大型金属機器、配管、空調ダクト、排気ダクト、スモークマシンなどからできるだけ離してください。機器の振動が検知効果に影響を与えるのを避けるためです。

マイクロ波モジュールは、AC駆動電源に近づけないでください。駆動電源の整流ブリッジ、トランス、スイッチングチューブなどの高電力デバイスから離してください。高周波信号がマイクロ波モジュールの正常な動作に干渉するのを避けるためです。 l  製品設計: マイクロ波モジュールのアンテナ面とその近傍の回路は、大電流の流れを避け、トランスや高周波部品を近傍に置かないでください。距離はできるだけ10mm以上離してください。l 配線時、製品の背面のアンテナ面および部品面は、配線で覆われたり、大電流が流れたりしないようにしてください。センサーの正常な動作に影響を与える可能性があります。l

l

製品構造、電源モード/回路、センサーアンテナの前面カバーなどが変更された場合は、製品が正常に動作しないことを避けるため、センサーメーカーに通知してください。それ以外の場合、メーカーは異常に対するいかなる責任も負いません。
