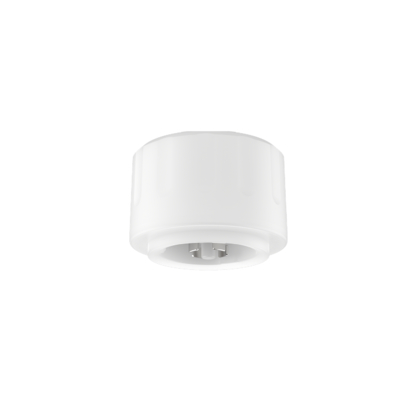

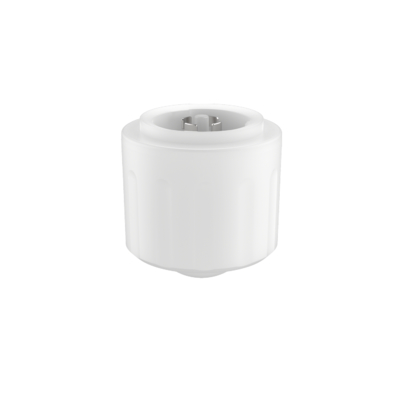

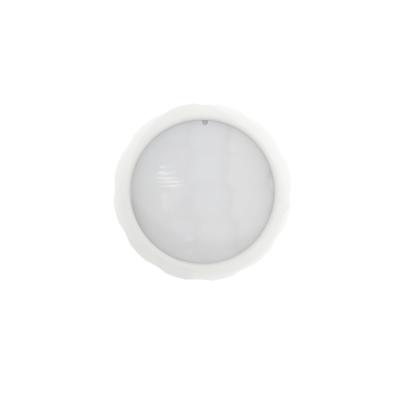

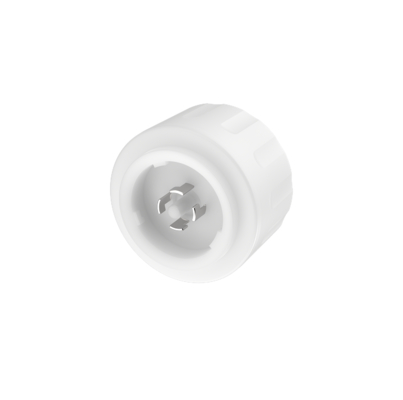

12Vdc PIRワイヤレス2.4Gネットワーキングモーションセンサー、デイライトハーベスティング対応、最大設置距離12m
| Place of Origin | Shenzhen, China |
|---|---|
| ブランド名 | Merrytek |
| 証明 | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| 価格 | 交渉可能 |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Operating Voltage | 12±1VDC | Operating current | 35±5mA |
|---|---|---|---|
| Output signal | 0-10V dimming signal | Mounting Height | 10m (12m Max ) |
| Operating Temperature | -20℃-55℃ | Certificate | CE |
| Lifetime | 5 years warranty@Ta | ||
| ハイライト | 12Vdcワイヤレスモーションセンサー,2.4GネットワーキングPIRセンサー,デイライトハーベスティングモーションディテクター |
||
製品の説明
12Vdc PIR ワイヤレス 2.4G ネットワーク モーションセンサー
日光採集可能,最大12mの設置
製品仕様
| 属性 | 価値 |
|---|---|
| 稼働電圧 | 12±1VDC |
| 稼働電流 | 35±5mA |
| 出力信号 | 0~10Vの暗示信号 |
| マウント高度 | 10m (最大12m) |
| 動作温度 | -20°Cから55°C |
| 証明書 | CE |
| 生涯 | 5年保証 |
製品の特徴
- 12Vdc入力,DCシステムまたは12VDC補助出力を持つLEDドライバに適している
- 0-10V 暗化端末,3段階または2段階はオプションで,検出領域は調整可能
- PIR モーション検出センサー
- 室内最大設置高は12m
- すべてのセンサーパラメータは,リモコンで設定することができます
- 無線2.4Gネットワークをサポート
テクニカルパラメータ
| インプット | |
|---|---|
| 定位電圧 | 12±1V DC |
| 稼動電流 | 35±5mA |
| 波動電圧 | <100mVp-p |
| 生産量 | |
| 出力信号 | 0~10Vの暗示信号 |
| センサーパラメータ | |
| 検出モード | PIR検出 |
| 検知領域 | 25%/50%/75%/100% (リモコン設定) |
| 待ち時間 | 5s/30s/1min/3min/5min/10min/20min/30min (リモコン設定) |
| 待機期間 | 0s/10s/1min/3min/5min/10min/30min/+∞ (リモコン設定) |
| 待機DIMレベル | 10%/20%/30%/50% (リモコン設定) |
| 日光センサー | 普通の日光: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/無効 (リモコン設定) (環境照明の拡散) |
| 日中収穫 | 100L/200L/300L/400L/500L/600L/無効 (日光採集モードを入力し,リモコンマニュアルを参照) |
| 検知エリア (半径) | 天井設置高度 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| マウント高度 | 10m (最大12m) |
| 無線パラメータ | |
| 作業頻度 | 2.4GHz |
| 送電力 | 6dBm |
| グループノード | 最大 32 PCS (1グループ) |
| 送信距離 | ポイントからポイントに送信 15m マックス |
| 環境 | |
| 作業温度 | -20°Cから55°C |
| 貯蔵温度 | -40°C~80°C,湿度≤85% (凝縮しない) |
| 認証基準 | |
| 認定 | CE UL |
| 環境要件 | RoHS 2 に準拠する0範囲の要求 |
| IP 評価 | IP65 |
| ほか | |
| ワイヤリング | スタンダード Zhaga Book 18 コンネクタ |
| 設置 | 外部 |
| パッケージ | プレート+箱 (K=A) |
| 純重量 | 39±2g |
| 生涯 | 5年保証 |
機能説明
| 機能 | 設定 |
|---|---|
| ON-OFF 機能 | 待機期間のセット "0s" |
| 2段階のダブリング | "+∞"に設定された待機期間 |
| 3段階のダブニング | 待機時間:10s/1min/3min/5min/10min/30min"として設定 |
| 日中収穫 | リモコン DHモード+日光センサー 100L/200L/300L/400L/500L/600L |
| ネットワーク機能 | リモコン設定グループ (Ex: 1~16),Rx受信信号を設定 |
製品情報
尺寸 (単位:mm)
ワイヤリング
設置説明書 (Zhaga Book 18は回転式で設置できる)
注記:設置時,マイクロ波アンテナ平面が金属で遮断できないことに注意してください.
検出範囲
リモコンMH17
初期化
電源を入れると センサーが 45-60 度 暖かくなって 動作します
デフォルト設定
感度: 100% 待機時間: 5秒 日光センサー: 停止 待機期間: 0秒 待機暗度レベル: 10%
申請通知
- センサーは,プロの電気技師によって設置されるべきです. 設置,配線,パラメータを変更する前に電力を切ってください.
- PIRセンサーは材料を貫くことはできません センサーと動く人/物との間に障害物がないことを確認してください
- 寒い冬に厚い服を着ている人は センサーが検出するのが難しいかもしれません
- 熱信号は,センサーを起動するための移動信号とみなされます.センサーをエアコンまたは他の加熱源に向けるのを避けます.
- センサーは屋内での使用のみです 屋外での日光はセンサーの検出に影響します
- 継続的な改善のため,この説明書の内容は事前通知なしに変更される可能性があります.
- 0~10Vのドライバが異なる場合,暗くする性能が異なる可能性があります.
日光の限界値は,影や周囲の光の分散反射のない日当たりの良い環境で測定されます.環境,天候,気候によって,周囲のルックスレベルが異なる可能性があります.日時と季節.
検出距離は,人の身長,マウント高度,マウント角度,作業環境の温度などに関連しています.環境温度は人間の体温範囲 (36°C~37°C/96) に近付いているとき.8~98.6°F),PIR運動検出が著しく弱まり,反応しない.環境温度またはLEDトレイの温度が55°C/131°Fを超える場合,誤ったトリガーが発生する可能性があります.改善するために検出感度を減らすようにしてください.誤ったトリガー状態では,PIRセンサは空間での使用に適さない.
検出面積は 165cmの高さのテスト機で 室内・オープン環境で測定された典型的な値です
この製品は,入力電圧が安定し,リップファクターが低い電圧安定電源で使用する必要があります.リップファクターは100mV未満で,負荷電流は25mA以上です.
新しい環境でインストールする場合は,大量インストール前に少なくとも5pcs製品を最初にインストールしてテストしてください.
PIRセンサーの使用説明書
PIRは,赤外線の変化を検出する火力感光赤外線センサーです. 実際の使用中に以下の事項に注意してください. 例えば:人間の体以外の熱源を検出,熱源の温度が変化しないか,熱源が動かないかPIRの適用原則の侵害の影響.
次の現象による人体以外の熱源の検出時,PIRは誤って起動することがあります.
- 小さい動物が検出範囲に入るとき
- 太陽光,自動車のヘッドライト,白熱ランプなどからの遠赤外線がセンサーに直接照射されると
- 熱い空気や冷たい温室機器からの冷たい空気,湿気化器からの水蒸気などにより検出範囲内の温度が劇的に変化する場合
次の現象による熱源の検出の場合,PIRは起動してはならない.
- センサーと検知対象間の遠赤外線の伝達を阻害するガラスやアクリルなどの物質がある場合
- 検出範囲内の熱源は ほとんど動かないし 高速で動かない
