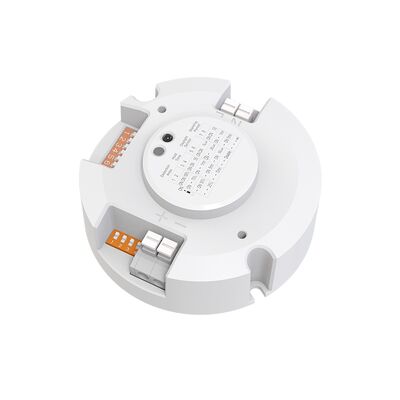

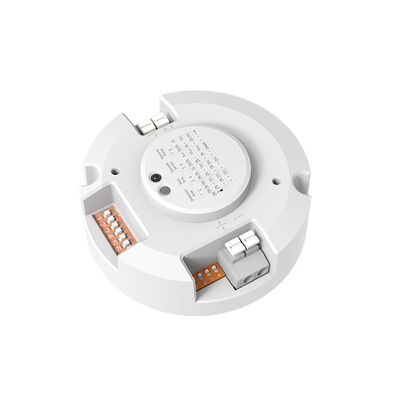

300~900mA 電流出力 16W センサー DIM LED ドライバー 天井照明,日光優先機能
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 電圧範囲 | 220〜240Vac 50Hz/60Hz | イングラッシュ電流 | ≤15A (100us半電流) @230V AC |
|---|---|---|---|
| 力率 | ≥0.90,230VAC/最大負荷 | 待機電源 | ≤0.5W |
| 全負荷のパワー | 最大16W | 証明 | CE RED |
| ハイライト | 16WセンサーDIM LEDドライバー,日光優先のLEDドライバー,300~900mA センサーのディミングドライバ |
||
製品の説明
16W センサー DIM LED ドライバー、300 ～ 900mA 電流出力、昼光優先機能付き
製品の特徴
- ERP規格に準拠し、低消費電力を実現
- 5.8GHz ISM 帯域、バッチ RED 認定可能
- ドライバーとセンサーが統合された、絶縁型ちらつきのない設計
- さまざまな用途に対応するコリドー機能と光優先機能
- コンパクトなサイズで照明器具内に設置しやすい
- すべてのパラメータはDIPスイッチで調整可能
技術仕様
入力パラメータ
| 電圧範囲 | AC220～240V、50Hz/60Hz |
| 入力電流 | ≤0.11A @ 230VAC |
| 突入電流 | ≤15A (100us 半電流) @230V AC |
| THD | ≤20%、230VAC/最大負荷 |
| 力率 | ≥0.90、230VAC/最大負荷 |
| 待機電力 | ≤0.5W |
| 作業効率 | ≥82%、@ 230V AC 最大負荷 |
| 雷サージ | 長さ/N:1KV |
出力パラメータ
| ワーキングモデル | CC |
| 負荷の種類 | 導かれた |
| 全負荷電力 | 最大16W |
| フリッカーリップル | 2%未満 |
| 無負荷出力電圧 | DC60V最大 |
| 負荷電流 | 300mA/400mA/500mA/600mA/700mA/800mA/900mA |
| 負荷出力電圧範囲 | 300mA (9-40V)、400mA (9-40V)、500mA (9-32V)、600mA (9-27V)、700mA (9-23V)、800mA (9-20V)、900mA (9-18V) |
| 定電流精度 | ±5% @230VAC |
センサーパラメータ
| 動作周波数 | 5.8GHz±75MHz、ISMバンド |
| 伝送電力 | 1mW |
| 検知エリア | 25%/50%/75%/100% |
| ホールドタイム | 5秒/1分/5分/10分 |
| スタンバイ期間 | 0秒/1分/10分/+∞ |
昼光センサーパラメータ
| 昼光閾値 | 5ルクス/25ルクス/50ルクス/無効 |
| 昼光優先開閉 | オープン: 5Lux/25Lux/50Lux |閉じる: 50ルクス/100ルクス/150ルクス |
| スタンバイ DIM レベル | 15% |
| 検出半径（感度100％） | 天井取付3m：0.3m/S≧4m、1m/S≧2.5m 壁面取付2m：0.3m/S≧10m、1m/S≧5m |
| 取付高さ | 3m 標準値 (最大 6m) |
| 3dbの視野角 | 90°@Xz フラット、95°@Yz フラット |
保護および環境仕様
| 過電圧保護 | はい、自己回復します |
| 無負荷保護 | はい、自己回復します |
| 短絡保護 | はい、自己回復します |
| 動作温度 | -25…+50℃ |
| 最高温度(Tc) | 75℃ |
| 保存温度・湿度 | -40℃…+80℃ 湿度：85% |
| 耐電圧 | 3750Vac 5mA 60S (入力「L N」から出力 SEC+ SEC-) |
認証と規格
| 安全規格（LVD） | EN61347-1、EN61347-2-13 |
| EMC規格 | EN55015、EN61547、EN61000-3-2、EN61000-3-3 |
| 環境要件 | RoHS対応 |
| 証明書 | CEレッド |
| IP等級 | IP20 |
| 保護クラス | クラス II |
物理仕様
| 配線方法 | プレス端子 線径：0.5～1.5mm² |
| インストール | 内蔵 |
| 設置サイズ | Ф73mm×H23mm |
| パッケージ | PE バッグ下見板、カートン (K=A) |
| 正味重量 | 78±3g |
| 一生 | 5 年保証 @Ta 230V 全負荷 |
検出パラメータの所定の値は、通常、屋内のオープン環境で身長 165 cm のテスターによって測定されたものです。
操作機能
オン/オフ機能:「スタンバイ期間」を「0s」に設定し、その他のパラメータは実際のアプリケーションに応じて調整します。
3段階調光機能：待機時間を「30秒/10分」に設定し、その他のパラメータは実際のアプリケーションに応じて調整されます。
昼光優先機能：スタンバイ期間を「+∞」に設定し、その他のパラメータは実際のアプリケーションに応じて調整します。
寸法
配線図
内部構造
カットアウト寸法

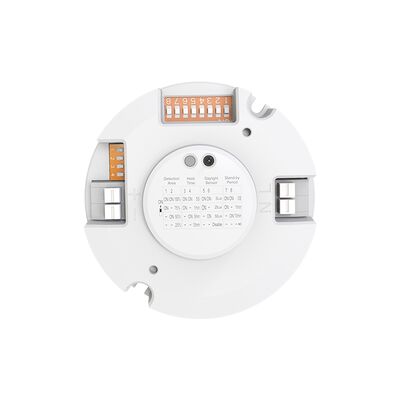

ディップスイッチの設定
検知エリア
| スイッチ1 | スイッチ2 | エリア |
|---|---|---|
| の上 | の上 | 100% |
| の上 | - | 75% |
| - | の上 | 50% |
| - | - | 25% |
ホールドタイム
| スイッチ3 | スイッチ4 | 時間 |
|---|---|---|
| の上 | の上 | 5S |
| の上 | - | 1分 |
| - | の上 | 5分 |
| - | - | 10分 |
昼光センサー
| スイッチ5 | スイッチ6 | 昼光閾値 | 開く/閉じる |
|---|---|---|---|
| の上 | の上 | 5ルクス | 5ルクス/50ルクス |
| の上 | - | 25ルクス | 25ルクス/100ルクス |
| - | の上 | 50ルクス | 50ルクス/150ルクス |
| - | - | 無効にする | 無効にする |
「待受時間」を「+∞」に設定すると日光優先機能を実現
スタンバイ期間
| スイッチ7 | スイッチ8 | 期間 |
|---|---|---|
| の上 | の上 | 0S |
| の上 | - | 1分 |
| - | の上 | 10分 |
| - | - | +∞ |
出力電流
| 出力電流 | 出力電圧 | スイッチ1 | スイッチ2 | スイッチ3 | スイッチ4 |
|---|---|---|---|---|---|
| 300mA | 9-40V | - | - | - | - |
| 400mA | 9-40V | - | - | - | の上 |
| 500mA | 9-32V | - | - | の上 | の上 |
| 600mA | 9-27V | - | の上 | - | の上 |
| 700mA | 9-23V | - | の上 | の上 | の上 |
| 800mA | 9-20V | の上 | の上 | - | の上 |
| 900mA | 9-18V | の上 | の上 | の上 | の上 |
放射パターン
天井取付け高さ: 3m 感度: 100%/75%/50%/25%
通常移動（速度：1m/s）
低速移動 (速度 0.3m/s) - 注: 感度 25%、取り付け高さ 3m での検出データはありません。
天井取り付け高さ: 6m 感度: 100%/75%
通常移動（速度：1m/s）
低速移動 (速度 0.3m/s) - 注: 50%/25% 感度、取り付け高さ 6m での検出データはありません。
壁掛け高さ: 2m 感度: 100%/75%/50%/25%
通常移動（速度：1m/s）
ゆっくりとした動き（速度0.3m/s）
初期化
電源を入れると、製品は自動的に 100% の明るさでライトを点灯します。 10秒後、ライトが消えます。初期化中、製品は移動信号を検出できません。
工場出荷時の設定
感度: 100%。保持時間: 5 秒;スタンバイ期間: 0S;日光センサー: 無効にします。
募集要項
- 設置は専門の電気技師が行ってください。設置、配線、ディップスイッチの設定変更などを行う場合は、必ず電源を切ってください。
- マイクロ波センサーはプラスチックや木製の物体をよく透過しますが、送信と受信に影響を与えるため、アンテナの近くにある金属製のアクセサリー、金属シェル、ガラスシェルは避けてください。
- 電波干渉を避けるために、スイッチ、ルーター、その他の無線デバイスから少なくとも 2m 離れた場所にマイクロ波センサーを設置してください (5G WIFI では 2m 以上の距離が必要です)。
- 信号干渉を避けるため、アンテナ表面を入力 AC および出力 DC から離してください。
- 振動信号が誤検知を引き起こす可能性があるため、振動機器や動く物の近くに設置しないでください。大型の金属機器、換気パイプ、エアコン吹き出し口、排気口、排煙機などから遠ざけてください。ペットが通過するとセンサーが作動する場合があります。
- 屋内設置に適しています。半屋外、屋外でのご使用の場合、風雨により誤作動する場合があります。金属製の器具や狭い環境では、感度を下げるか、メーカーにお問い合わせください。
- 壁に取り付けると検出距離が大幅に増加します - 感度が低下するか、メーカーに問い合わせてサポートを受けてください。
- 製品の仕様は継続的な改良のため、予告なく変更される場合があります。
- 感度エリアは、物体の移動速度、物体サイズ、取り付け高さ、取り付け角度、作業環境、反射材によって異なります。
- 昼光センサーの値は、日当たりが良く、影がなく、周囲光が拡散反射する環境で測定されます。実際の照度値は、環境、時間、季節、気候によって異なる場合があります。
