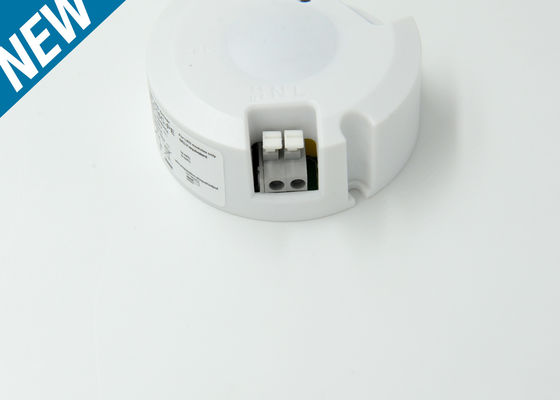

MLC18C-N 18W 統合センサー LEDドライバー LED 天井照明のための, ON - OFF / ディミング MLC18C-N
商品の詳細
| 製品名 | 18WのインテグレッドセンサーLEDドライバ | 出力常流 | 300mA/350mA |
|---|---|---|---|
| 出力電圧 | 60Vdc 最大 | 待機電力 | ≤1W |
| 待機DIMレベル | 10% /25% | 使用温度 | -25°C... +50°C |
| 隔離クラス | クラスⅡ | 証明書 | CE |
| 保護クラス | IP20 | ||
| ハイライト | 高性能は運転者を導いた,LEDの照明灯の運転者,LEDの天井灯センサーの運転者 |
||
製品の説明
MLC18C-N 18W 一体型センサーLEDドライバー LEDシーリングライト用、ON-OFF/調光
1、待機電力 ≤1W
2、最大6mの取り付け高さに対応
3、待機調光レベルはオプション、10%/25%。
4、動作モード：動きと周囲光レベルによる自動オン/オフまたは調光。
5、コンパクトなサイズにより、ドライバーを照明器具に簡単に取り付けられ、よりシンプルな照明構造を実現できます。
6、検出エリア、時間遅延、昼光しきい値、待機調光時間、待機調光レベルはDIPスイッチで設定できます。
7、Merrytekが最初に開発したセンサーDIM LEDドライバーは、HFモーション検出器、昼光センサー、LED電源を統合した革新的な製品です。
仕様
| 入力 | 動作電圧範囲 | 198-264V AC、50Hz/60Hz |
| 定格電圧 | 220-240V AC、50Hz/60Hz | |
| 入力電流 | 0.11A MAX | |
| 負荷電力 | ≥0.90 (230V 定格負荷) | |
| 待機電力 | ≤1W | |
| 動作効率 | 85% Max.@230V AC(定格負荷) | |
| 配線方法 | プッシュ端子、ワイヤ径:0.5-0.75mm2 | |
| 出力 | 動作モデル | 定電流 |
| 負荷の種類 | LED | |
| 無負荷出力電圧 | 60V DC Max | |
| 定格負荷電力 | 16W Max | |
| 負荷出力電圧範囲 | 24-53V DC | |
| 負荷出力電流 | 300mA/350mA | |
| 配線方法 | プッシュ端子、ワイヤ径:0.5-0.75mm2 | |
| センサーパラメータ | 動作周波数 | 5.8 GHz ±75 MHz、ISMバンド。 |
| 送信電力 | 0.5mW Max. | |
| 保持時間 | 5S/ 1分 /5分/10分 | |
| 待機DIMレベル | 10%/25% | |
| 待機期間 | 0S/1分 /10分/ +∞ | |
| 検出エリア | 50%/100% | |
| 昼光センサー | 5Lux / 25Lux /50Lux / 無効 | |
| 昼光オン/オフ | N/A | |
| 検出半径 | 4-6m (取り付け高さ3m) (注2参照) | |
| 取り付け高さ | 6m Max. | |
| 検出角度 | 150° (壁掛け)、360° (天井掛け) | |
| ワイヤレスモジュール | 動作周波数 | N/A |
| 送信電力 | N/A | |
| 送信距離 | N/A | |
| 変調モード | N/A | |
| コーディング数 | N/A | |
動作 環境 | 動作温度 | -25℃…+50℃ |
| 保管温度 | -40℃…+80℃ (湿度: 85% 非結露) | |
| 認証基準 | 安全基準 | EN61347-1, EN61347-2-13 |
| EMC基準 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 | |
| 環境要件 | RoHS準拠 | |
| 認証 | CE | |
| IP等級 | IP20 | |
| 保護クラス | クラスII | |
| 設置 | 内蔵 | |
| 寸法 | Φ68mm, H 26mm | |
| 正味重量 | 60.1g | |
| パッケージ | バブルバッグ+仕切り+カートン(K=A) | |
| 寿命 | 30,000h @Ta 230V 定格負荷 | |
注 | ||
寸法 (mm)
配線図
*センサーは1つの負荷のみを接続するように設計されています。複数の負荷を接続するとセンサーが破損する可能性があります。
構造
検出パターン
天井取り付け
天井取り付け高さ: 3m 感度: 100%/50% | 天井取り付け高さ: 6m 感度:100%/50% |
通常の移動 (速度:1m/s) |
通常の移動 (速度:1m/s) |
ゆっくりとした移動 (速度 0.3m/s) |
ゆっくりとした移動 (速度: 0.3m/s) |
壁取り付け
水平取り付け高さ: 2m 感度: 100%/50% | |
通常の移動 (速度:1m/s) |
ゆっくりとした移動 (速度 0.3m/s) |
機能
1) オン/オフ機能 (待機期間が「0S」に設定されている場合)
2) 2段階調光機能 (待機期間が「+∞」に設定されている場合)
3) 3段階調光機能 (待機期間が「1分/10分」に設定されている場合)
初期化
1) オン/オフ機能 / 3段階調光機能:
電源投入後、センサーは自動的に100%の明るさでライトをオンにします。10秒後、ライトをオフにします。初期化中は、センサーは動きを検出できません。
2) 2段階調光機能:
電源投入後、センサーは自動的に100%の明るさでライトをオンにします。10秒後、ライトを低照度レベル (待機調光レベルで設定) に調光します。初期化中は、センサーは動きを検出できません。
工場出荷時設定
検出エリア: 100%、保持時間: 5S、昼光センサー: 無効、待機DIMレベル: 25%、待機期間: +∞
適用上の注意
DIPスイッチの設定を調整する前に、必ず電源を切ってください。
