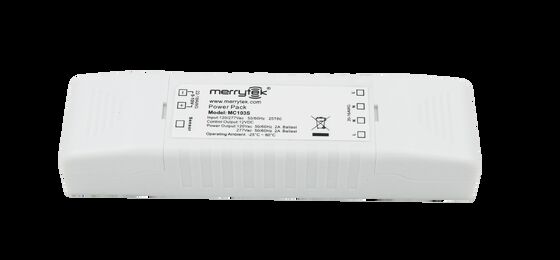

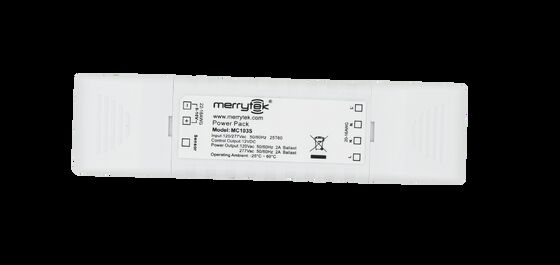

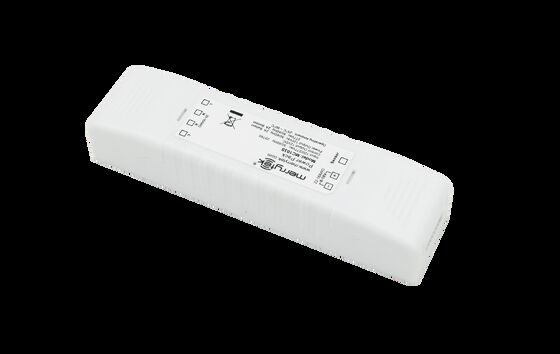

0-10V/PWM調光LEDドライバー DCセンサー用、最大100mA電流 MC103S 1
商品の詳細
| 定格電圧 | AC220-240V 50/60Hz | 待機電力 | ≤1W |
|---|---|---|---|
| 補助出力 | DC12V 100mA(最大) | 作業モード | PWM/0-10V/オン/オフ |
| IP等級 | IP20 | 一生 | 5 年保証 @Ta 230V 全負荷 |
| ハイライト | 0-10V Dimmable LEDの運転者,PWM調光可能LEDドライバ 100mA,DCセンサー対応LEDドライバ |
||
製品の説明
0-10V/PWM調光LEDドライバー DCセンサー用、最大100mA電流
製品概要
この0-10V/PWM調光LEDドライバーは、最大100mAの電流でDCセンサーに12VDCの補助電源を提供します。Merrytek DCセンサーと組み合わせて使用するように設計されており、0/1-10V調光およびON-OFF機能を実現します。
主な特徴
- DCセンサー用12VDC補助電源、最大100mA電流
- 220-240VAC入力
- Merrytek DCセンサーと互換性があり、0/1-10V調光およびON-OFF機能に対応
技術仕様
| 入力 | |
|---|---|
| 定格電圧 | 220-240VAC 50/60Hz |
| 待機電力 | ≤1W |
| サージテスト | 1KV(L/N,EN61000-4-5) |
| 出力 | |
| AUG入力 | 5PWM / 0-10VDC |
| AUG出力 | 12VDC 100mA(最大) |
| AC負荷容量 | 400W@230Vac(誘導性負荷)、800W @230Vac(抵抗性負荷) |
| AC最大サージ容量 | 30A(@ 50% Ipeak, twidth 500us @230Vac全負荷 & コールドスタート時) 60A(@ 50% Ipeak, twidth 200us @230Vac全負荷 & コールドスタート時) |
| インターフェース | |
| インターフェース | 0/1-10V調光ポート |
| 環境 | |
| 動作温度 | -25～60℃ |
| 保管温度 | -40℃～80℃、湿度: ≤85%(結露なきこと) |
| 認証および規格 | |
| 認証 | CE |
| 環境要件 | RoHS 2.0、Reach準拠 |
| 安全規格 | EN61058-1-2, EN61058-1 |
| EMC規格 | EN61058-1,EN61000-3-2,EN61000-3-3,EN62479, EN301489-1, EN55015, EN300440 |
| IP等級 | IP20 |
| 保護クラス | クラスII |
| その他の仕様 | |
| 配線 | プッシュイン式端子、ワイヤ径:0.75-1.5mm² & 3ピン2.0mmファストコネクタ |
| 取り付け | 内蔵型 |
| パッケージ | バブルバッグ+仕切り+カートン(K=A) |
| 正味重量 | 65±5g |
| 寿命 | 5年保証 @Ta 230V全負荷時 |
寸法
Merrytek DCセンサーとの配線例
注意: この製品は1つの負荷にのみ接続するように設計されています。
取り付け上の注意
センサーは専門の電気技師が取り付けてください。取り付けまたは配線を行う前に、必ず電源を切ってください。
