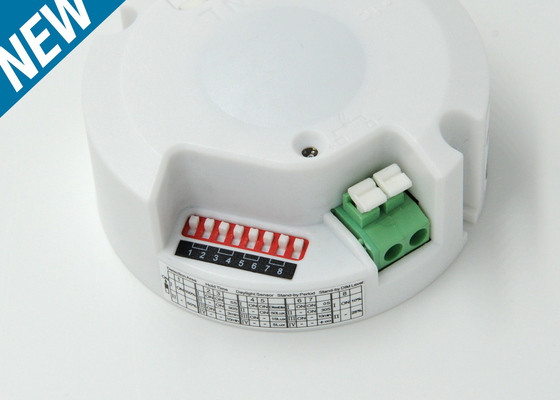

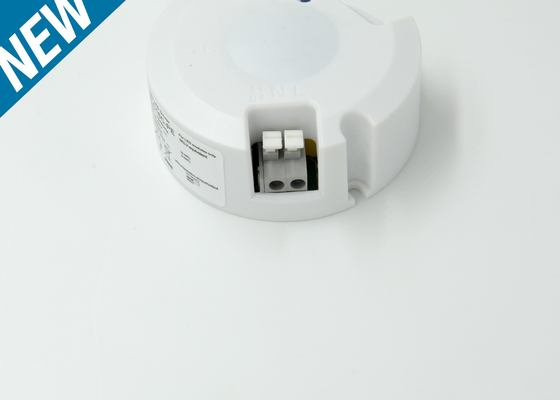

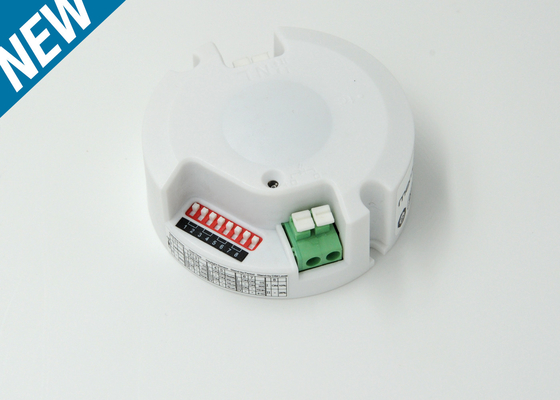

MLC18C-N 18W 統合センサー LED ドライバ LED 天井照明のための, ON - OFF / ディミング
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品名 | 18WのインテグレッドセンサーLEDドライバ | 出力常流 | 300mA/350mA |
|---|---|---|---|
| 出力電圧 | 60Vdc 最大 | 待機電源 | ≤1W |
| 待機DIMレベル | 10% /25% | 作業温度 | -25°C... +50°C |
| 隔離クラス | クラスⅡ | 証明書 | CE |
| 保護クラス | IP20 | ||
| ハイライト | 高性能は運転者を導いた,LEDの照明灯の運転者,LEDの天井灯センサーの運転者 |
||
製品の説明
MLC18C-N LED 天井照明のための18W統合センサーLEDドライバ, ON - OFF / ディミング
1待機電 ≤1W
2最大6mのマウント高度をサポートします.
3スタンバイ・ディミングレベルはオプションで 10%/ 25%
4動作と環境照明レベルによって自動オン/オフまたは暗くなる.
5細かいサイズで ドライバを灯具に簡単に設置し シンプルな照明構造を得ることができます
6検出領域,時間遅延,日光限界,スタンバイディミング時間,スタンバイディミングレベルは,DIPスイッチで設定できます.
7Merrytekが最初に開発した Sensor DIM LEDドライバは,HFモーション検出器,昼光センサー,LED電源と統合された革新的な製品です.
仕様
| インプット | 稼働電圧の激怒 | 198-264VAC 50Hz/60Hz |
| 定位電圧 | 220-240V AC 50Hz/60Hz | |
| 入力電流 | 0.11A MAX | |
| 負荷 パワー | ≥0.90 (230Vフルロード) | |
| 待機電源 | ≤1W | |
| 作業効率 | 85% マックス.@230V AC (フルロード) | |
| 配線方法 | プレス端末,導線直径:0.5-0.75mm2 | |
| 生産量 | 作業モデル | 常流 |
| 負荷の種類 | LED | |
| 無負荷出力電圧 | 60V DC 最大 | |
| 全負荷の電源 | 16W 最大 | |
| 負荷出力電圧範囲 | 24~53V DC | |
| 負荷出力電流 | 300mA/350mA | |
| 配線方法 | プレス端末,導線直径:0.5-0.75mm2 | |
| センサーパラメータ | 動作頻度 | 5.8 GHz ±75 MHz,ISM帯 |
| 送電力 | 0.5mW 最大 | |
| 待機時間 | 5S/ 1分 /5分/10分 | |
| 待機DIMレベル | 10%/25% | |
| 待機期間 | 0S/1分 /10分/ +∞ | |
| 検知領域 | 50%/100% | |
| 日光センサー | 5Lux / 25Lux / 50Lux / 停止する | |
| 日光 オン/オフ | N/A | |
| 半径を検出する | 4-6m (設置高度3m) (注2) | |
| マウント高度 | 最大6m | |
| 角度を検知する | 150° (壁に固定) 360° (天井に固定) | |
| 無線モジュール | 動作頻度 | N/A |
| 送電力 | N/A | |
| 送信距離 | N/A | |
| 調節モード | N/A | |
| コード番号 | N/A | |
運用 環境 | 動作温度 | -25°C... +50°C |
| 貯蔵温度 | -40°C...+80°C (湿度 85% 凝縮しない) | |
| 認証基準 | 安全基準 | EN61347-1,EN61347-2-13 |
| EMC規格 | EN55015,EN61547,EN61000-3-2,EN61000-3-3 | |
| 環境問題要求事項 | RoHS に準拠する | |
| 証明書 | CE | |
| IP 評価 | IP20 | |
| 保護クラス | クラスII | |
| 設置 | 内蔵 | |
| サイズ | Φ68mm,H 26mm | |
| 純重量 | 60.1g | |
| パッケージ | バブルバッグ+プラカード+カートン (K=A) | |
| 生涯 | 301000h @Ta 230Vフルロード | |
注記 | ||
尺寸 (mm)
絞り方図
*センサーは1回の負荷のみを接続するように設計されています. 1回以上の負荷を接続するとセンサーが損傷します.
構造
検出パターン
天井の固定
天井に設置された高度:3m 感度: 100%/50% | 天井の高度: 6m 感度:100%/50% |
正常移動 (速度:1m/s) |
正常移動 (速度:1m/s) |
ゆっくり移動する (速度0.3m/s) |
ゆっくり移動する (速度:0.3m/s) |
壁掛け
ホライズン座標高度:2m 感度: 100%/50% | |
正常移動 (速度:1m/s) |
ゆっくり移動する (速度0.3m/s) |
機能
1) ON/OFF 機能 (待機期間を0Sに設定)
2) 2段階のディミング機能 (待機期間を"+∞"に設定)
3) 3段階の暗化機能 (待機期間を1分/10分に設定)
初期化
1) オン/オフ機能 / 3段階のディミング機能:
電源を入れると,センサーは自動的に100%の明るさで光を入れます. 10秒後には,光を消します. 初期化中に,センサーは動きを検出できません.
2) 2段階の暗調機能:
電源を入れると,センサーは自動的に100%の明るさで光を入れます. 10秒後,光を低照明レベル (スタンドバイ・ディムレベルによって設定) に暗くします. 初期化中に,センサーが動きを検知できない.
工場設定
検知領域: 100% 待機時間: 5S 日光センサー: 停止 待機DIMレベル:25%,待機期間:+∞
申請通知
DIPスイッチ設定を調整する前に,電源をオフにしてください.
