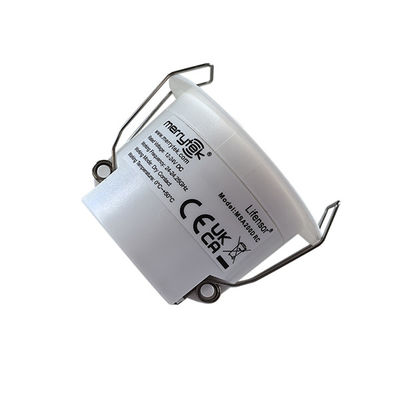

24GHzライフノア検出 DCマイクロ波センサー 組み込み型 ドライコンタクト バージョン MSA200D RC
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 動作電圧 | 220-240Vac 50Hz | 動作モード | ON/OFF 機能 |
|---|---|---|---|
| マウント高度 | 2.5-4.0m | 寿命 | 5年保証@Ta 230V フルロード |
| バージョン | 乾燥した接触 | 負荷タイプ | 抵抗,電圧≤36Vdc,電流:最大50mA |
| 作業頻度 | 24GHzから24.25GHz | IP 評価 | IP20 |
| ハイライト | 乾接点DCのマイクロウェーブ センサー,Lifebeingの検出DCのマイクロウェーブ センサー,埋め込まれたmerrytekのマイクロウェーブ センサー |
||
製品の説明
24GHzライフノア検出 DCマイクロ波センサー 組み込み型 ドライコンタクト バージョン MSA200D RC
詳細については,以下のように仕様をダウンロードしてください:
1特徴
センサーは,生命体センサーのインベテッド型ドライコンタクトバージョンで,動き,軽い動き,呼吸のシグナルも検出し,人間/非人間を識別することができます.
センサーは24GHz高増幅型大波ミリ波レーダー技術を採用しており,生物の存在感知を実現することが特徴です.
1) 生命体検知技術を採用し 動きやわずかな動きや呼吸のシグナルを検知し 真の存在検知を実現します
2) ロープのリレーを採用します ホテルに音声を使いません
3) 超小型の設置サイズで,スマートビル,スマートホテル,スマートオフィス,スマートホーム,その他の関連スマート制御分野に適用できます.
4 24-24.25GHz (ISMバンド) のミリ波レーダー. 5G WIFIへの干渉もなく,固い壁を通過する検出信号の侵入もありません.
2パラメーター
| 動作電圧 | 12~24V DC |
| 稼動電流 |
@12Vdc: 最大50mA @24Vdc:最大30mA |
| 負荷タイプ | 抵抗力 (電圧:Vdc≤36V,電流:最大50mA) |
| マイクロ波 動作周波数 | 24GHz-24.25GHz,ISMバンド |
| マイクロ波発射電力は | 3dBm 最大 |
| アンテナ 3dB ビーム 角度 | 100° |
| 検出範囲 (半径) | 動き検出範囲: 3-4m 軽い動き検出範囲: 3-4m 呼吸検出範囲: 3m |
| 調整可能な感度レベル | 100% 75% 50% 25% (リモコンMH10で設定可能) |
| 待機時間 | 5s/ 30S / 1min / 3min / 5min / 10min / 20min (リモコンMH10で設定) 注:生命体センサーでは少なくとも30S |
| 日光センサー | 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/無効 (リモコンMH10で設定) |
| 設置高度 | 2.5-4.0m |
| 設置 |
1屋根の固定 (ブランケットを加えることで実現) 2Φ45mm 埋め込み型穴の大きさ |
| ワイヤリング | 螺旋端ブロック 0.75mm2-1.5ミリ2 |
| 作業温度 | 0°C+50°C |
| 貯蔵温度 | -25°C+80°C |
| 純重量 | 29±3g |
| パッケージ | カラーボックス + K=K 箱 |
| 生涯 | 5年保証@Ta 230V フルロード |
3.機能
運動信号が活発です わずかな動き&呼吸信号を維持します
センサーは,人間の歩行,軽い動き (身体の動き,頭部を上げ,その他の軽い動きなど) と呼吸を検知し,睡眠状態でない人間の存在を検知します.
* 移動信号: 検出領域内のセンサーのトリガーのための大きな動き.
* 軽い動きの信号:検出領域内では非常に小さな動きが検出できます.例えば:前向きに傾き,後ろ向きに傾き,身体を揺さぶり,頭を揺さぶり,タイプ,携帯電話で遊ぶ,行動行動の他の小さな範囲.
* 呼吸信号: 検知された呼吸信号 (腹腔と胸腔の膨張行動)
4サイズ(ユニット:mm)
5.ワイヤリング
6.構造
7設置説明書
1) フルッシュの固定
a. 天井に45mmの穴を切る.
b. フラットヘッドのスクリュードライバーを使用して,クリップカバーを外します.
c. 電線を端末に接続する.
d.ワイヤのカバーを設置し,ワイヤを押す.
e. スプリングクランプを後ろに曲がって,天井の開いた穴を押す.
f. 安定・信頼性の高い設置を保証する.
(2) について表面の固定
a. 糸の薄い壁を切断する.
b. 製品をマウント対象表面にマッチングスクリューで固定する.
c. 入力ワイヤをワイヤリング端末に接続し,蓋をしっかりと閉める.
d. フラットブレードスクリュードライバーで上蓋を外す.
ダウンスイッチとパラメータを調整し,上蓋をカバーします.
f. 製品を天井座席に押し付けると,ブックルは製品を固定し,落ちないようにします.
g. 製品と天井座席を分離するには,フラット刃のスクリュードライバーを分解隙間に挿入し,スクリュードライバーを上げ,端で引っ張って,製品は天井座席から飛び出す.
h. 設置後に安定性と信頼性を確保する.
8.検出パターン
コメント:
1) 電磁波伝達特性の影響により,検出範囲は人体サイズ,材料,覆いの厚さに関係しています.レーダーの有効作用範囲は,それに応じて変化します..
2) 毫米波周波数帯の電磁波は,非金属材料の特定の浸透特性を持っています.盾の後ろに動く物体を検知することができます.厚い負荷壁と金属のドアを貫くことはできません
9. リモート設定
リモコンの設定は,感度,遅延,オン/オフ,リセット,センサーの動き,インジケータースイッチの設定のみをサポートします.
10. 初期化
初期化中に,このセンサーは,自動テストモードに入ります. 自動テストは,通常の動作状態に入るために20秒後に完了します.外部運動信号は検出されないリモコンの信号が受信されない
11工場設定
検知エリア:100% 待機時間:1分 日光センサー: 指示灯を無効にする: オン
12申請通知
1) センサーは,専門の電気技師によって設置されるべきです.
2) センサーを金属プレート,ガラス,および高中密度の他の材料の大きな領域から可能な限り遠くに配置し,誤ってトリガーされないようにします.
3) センサーの周りに長い間振動している物体,例えば振動扇風機などを使用しないでください.振動信号はセンサーを起動するための動き信号とみなされます.
4) センサーを無線ルーターに近い場所に設置しないでください.少なくとも0. 5m以上.
5) MH10 リモコンで感度を設定し,スイッチ設定を表示できます (リモコンのHSボタンは"オン"とLSボタンは"オフ"を表示します).
6) マイクロ波センサーはガラスや木製の壁に侵入し,壁の外に侵入するマイクロ波は,外側で動く物体を検知すると誤ったトリガーを引き起こす可能性があります.誤ったトリガリングを避けるためにセンサーをガラスドア/窓,石膏壁,木製壁の近くには設置しないでください. そして,設置中に適切な検出エリアを選択してください.
A. 2m*2mまたはそれより小さいスペースで使用する場合,検出面積は25%に設定する必要があります (適用:洗面所または受付室).
B. 約3m*3mの部屋で使用すると,検出領域は50%に設定する必要があります (適用:トイレ,入口,または受付室)
C. 約4m*4mの部屋で使用すると,検出面積は75%に設定する必要があります (適用シナリオ:小さなオフィス会議室または図書館)
D. 約5m*5m以上の部屋で使用すると,検出領域は100%に設定する必要があります (適用:大きなオフィス,会議室,図書館)
注:実際のアプリケーションの適切な検出範囲は,実際の環境に基づかなければならない.上記のアプリケーションシナリオの感度選択は参照のみである.
7) 待機時間 設定:シングルスペース:1分~3分,マルチプレイヤースペース,30秒~1分
空間内の小さな動き信号の干渉を避けるため,5分以上遅延を設定することは推奨されません.
