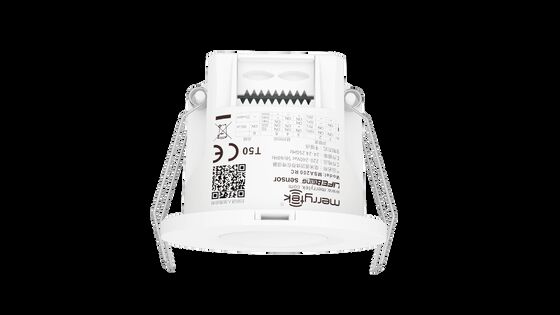

NO接触とAC入力とNC接触の 24GHz利用者検出器

このインベテッドドライコンタクト 占拠感知器は 24GHz ミリ波レーダー技術を使って 動きや軽い動き 呼吸の信号を検出しますヒトと非ヒトの標的を区別しながら,人間の存在を正確に検出できるようにする.

• 生命体 の 動き や 微妙 な 動き や 呼吸 の 信号 を 識別 できる 先進 的 な 生命体 検出 技術
• ロープ リレー の 設計 は 静かに 動作 する こと を 保証 し,ホテル の 用途 に 理想 的 です
• スマートビル,インテリジェントホテル,インテリジェントオフィス,プレゼンス検出システムに適したコンパクトな設置サイズ
• 24-24.25GHz (ISMバンド) ミリメートル波レーダー,5GWiFiへの干渉なし,固体壁を通過する侵入なし

センサーは人間の歩行や軽い動き (身体の動き,頭回り,その他の軽い動きなど) や呼吸を検知し,睡眠状態でないときに人間の存在を検知します.

• 移動信号:検出領域内のセンサーのアクティベーションを誘発する大きな動き
• 軽い動き信号:前向きに傾き,後ろ向きに傾き,身体を揺さぶり,頭を揺さぶり,タイプし,携帯電話の使用を含む非常に小さな動き
• 呼吸信号腹腔と胸腔の膨張によって呼吸パターンの検出

1. 天井に55mmの穴を切る
2. フラットヘッドスクリュードライバーを使用して,クリッピングカバーを削除
3. 電線を端末に接続する
4. ワイヤカバーをインストールし,ワイヤをしっかりと押す
5. 前もって開かれた天井の穴に押すために後ろにスプリングクランプを曲がる
6. 安定し信頼性の高い設置を確保する

1. 糸のために予約された薄い壁を切断
2. 製品をマウント表面にマッチングスクリューで固定する
3. ワイヤリング端末に入力ワイヤーを接続し,しっかりとカバーを閉じる
4. フラットブレードスクリュードライバーで上部のカバーを削除
5. DIPのスイッチとパラメータを調整し,それから上部のカバーを交換
6. 固くブックル固定するまで,天井座席に製品を押す
7. 解体穴にフラット刃のスクリュードライバーを挿入し,下にプリー
8. 設置後に安定性と信頼性を確保する

リモコン設定は,感度調整,遅延設定,オン/オフ制御,リセット機能,センサーの動き設定,指示灯の切り替えをサポートする.

初期化時に,センサーは,自動テストモードに入ります.外部からの動き信号が検出されず,リモコン信号が受信されない..

• 検知エリア: 100%
• 待機時間: 1分
• 日光センサー:無効
• 指示灯: オン

"無効"に設定すると,周囲の照明レベルに関係なく,動きが検出されたときにランプが点灯します.

• 設置 は 資格 の ある 電工 に よっ て 行なわ れる べき です
• 誤り の 発射 を 防ぐ ため に,大型 の 金属 プレート,ガラス,高密度 の 材料 から 遠ざけ て ください
• 製品の動作に影響を与える可能性のある高電流回路の近くに設置を避ける
• 複数のユニットを設置する場合,アンテナの表面が並列で,距離が1m以上あることを確認します.
• AC駆動電源や高電源装置に向かってアンテナ表面を向けるのを避ける
• 製品 の 近く に 長く 振動 し て いる 物体 を 避ける
• 不必要な光が照明感知器の検出窓を照らすのを防ぐ
• 部屋の寸法に基づいて適切な検出領域を選択します.
  • 2m以下の部屋 (トイレ,リビングルーム) 25%
  • 約3mの部屋 (トイレ,廊下,リビング) の場合は50%
  • 約4mの部屋 (小さなオフィス,会議室,図書館) では75%
  • 約5m以上の部屋 (大きなオフィス,会議室,図書館) の場合は100%
• 検知距離は,移動速度,物体サイズ,設置高度,角度,環境要因によって異なります
• 製品仕様とパラメータは,事前通知なしに最適化することができます.
