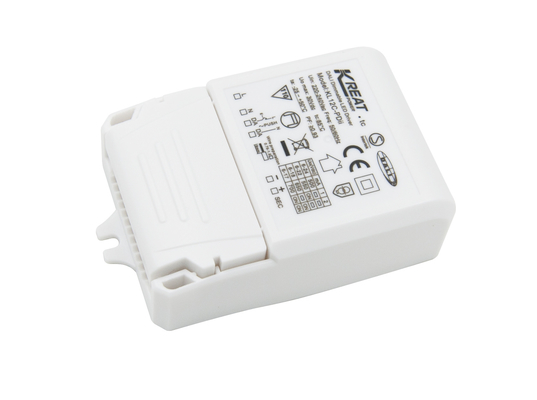

12W 常流ダリ LED ディムブル LED ドライバ
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 稼働電圧 | 198-264VAC 50Hz/60Hz | 予備力 | ≤0.5W ((@230Vac PUSH や DALI が切れている場合) |
|---|---|---|---|
| 動作モード | 一定した流れ | 負荷タイプ | LED |
| 制御方法 | 主要PUSHディムリング,DALIディムリング | 動作温度 | -25°C~50°C 湿度:85% (冷却しない) |
| IP 評価 | IP20 | 保証 | 5年保証 @Ta 全荷重 |
| ハイライト | 12W ダリ ディムブル LED ドライバー,常流ダリ ディムブルLEDドライバ,ダリ・ディム可 LEDドライバ |
||
製品の説明
12W 常流 ダリ LED 暗調可能 LED ドライバー
[製品の特徴]
- 全ディミング範囲で点滅しない
- 待機電力は0.5W未満
- ボタンを押すとプライマリディミング
- DALIインターフェイス DT6
- 保護:短回路/過熱/過電圧
- 高温以上の環境温度では減電電電流
- メモリ機能で暗く押す
- 5 年間の保証
[パラメータ]
| インプット | マイクロシリーズ | KL12C-PDii | |||||||
| 稼働電圧 | 198-264Vac 50Hz/60Hz | ||||||||
| 指定入力電圧 | 220〜240Vac 50Hz/60Hz | ||||||||
| DC 入力電圧範囲 | 200~240Vdc | ||||||||
| 入力電流 | 0.08A マックス | ||||||||
| 入力流入電流 | <15A (半電流パルス幅100μs) @230Vac | ||||||||
| パワーファクター (@230V100%負荷) | ≥0.93C | ||||||||
| 全和音歪み | 典型的な: 18% (@230Vac,100%の負荷) | ||||||||
| 待機電源 | ≤0.5W (@PUSHやDALIがオフになった場合230Vac) | ||||||||
| 効率 ((@230Vac,100%の負荷) | 83% | ||||||||
| 配線方法 | 0.75-1.5mm2 | ||||||||
|
自動断路器
|
KL12C-PDii (ワイヤ内の電流を計算する) | ||||||||
| タイプ | C10 | C13 | C16 | C20 | C25 | ||||
| 番号 | 70 | 80 | 105 | 130 | 160 | ||||
| タイプ | B10 | B13 | B16 | B20 | B25 | ||||
| 番号 | 40 | 50 | 65 | 85 | 100 | ||||
| 生産量 | 動作モード | 恒常電流 | |||||||
| 負荷タイプ | LED | ||||||||
| リップル要件 (フラッキングまたはフラッキングフリー) | 点滅値: 完全ディミング範囲では2%未満 | ||||||||
| 開始時間 | <1s (@230Vac,) | ||||||||
| 無負荷出力電圧 | 30V DC マックス | ||||||||
| 負荷出力電圧範囲 | 3-24V DC | ||||||||
| 全負荷出力 | 12W | ||||||||
| 負荷出力電流 |
350mA ((3-24) 500mA ((3-24) 550mA ((3-22) 700mA ((3-17) |
||||||||
| 常流/電圧 精度 | 常流精度 ± 5% | ||||||||
| 配線方法 | 押す端末,ワイヤの横断面:0.75-1.5mm2 | ||||||||
| 制御方法 | プライマリ PUSH ディムニング | 主要PUSHディム (最大長:20M) | |||||||
| DALI ダムリング | DALI 暗示 (最大長さ:300M) | ||||||||
| 例外P回転Rエクイリメント | 温度を超えた出力 保護 |
はい,自己回復機能なしです (質問できます) | |||||||
| 出力短回路保護 | はい,自己回復機能なしです (質問できます) | ||||||||
|
運用 環境 |
動作温度/湿度 | -25°C~50°C 湿度:85% (冷却しない) | |||||||
| 貯蔵温度/湿度 | -40°C~80°C,湿度:10%~95% | ||||||||
| 最大ケーステンポ (Tc) | 85°C | ||||||||
|
安全性とEMC |
EMC規格 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | |||||||
| DALI プロトコル 標準 | IEC62386-102,IEC62386-207 DT6 | ||||||||
| 安全基準 | EN61347-1 EN61347-2-13 | ||||||||
| 認証 | ENEC CB CE | ||||||||
| 電圧に耐える | 3750Vac, 5mA, 60s (入力L N-出力SEC) | ||||||||
| ほか | 保護の程度 | IP20 | |||||||
| 保護の種類 | クラスII | ||||||||
| 装置の種類 | 独立装置 | ||||||||
| 折りたたみ | 88*52*25.5mm | 116*40.5*22mm | 136*42.5*24mm | ||||||
| ブラックアウトメモリ機能 | そう,PUSH ブラックアウトメモリ | ||||||||
| PUSH 暗化同期 | 20ユニット 最大 | ||||||||
| 梱包の要件 | 指示書+タップボード+外装箱 (K=A) | ||||||||
| 体重 | 105g | ||||||||
| 設計寿命 | 10年 (@タ)-15 °C) | ||||||||
| 保証 | 5年保証 @Ta 全荷重 | ||||||||
| 注:指定がない限り,すべてのパラメータは,230Vacの入力電圧と25度の環境で試験される. | |||||||||
[尺寸 (単位:mm)]
[配線図]
図 ADALI薄いミング
図ですB についてディムを押すミング
[減量]
[Dイミング曲線]
[現在のギア設定]
|
KL12C-PDii 現在のギア設定 |
1 | 2 |
| 350mA ((3-40V) | |
|
| 500mA ((3-40V) | |
|
| 550mA ((3-38V) | |
|
| 700mA ((3-36V) | |
|
[ON/OFF 暗くする動作の説明]
A. PUSH スイッチを短く押す (短く押す時間 0.1S-1S),LED ドライバがオンまたはオフになります.
B. 暗示: PUSH スイッチ (1S-8S) を押して押す. LED ドライバーは暗示,明る化,暗示を実現できる.暗示範囲は 2-100%.
C. メモリー:PUSHディミングは,メモリ機能のディミングを備えています.
D. 暗化同期: 同じPUSHスイッチに接続された電源は,PUSHスイッチを15秒以上押して押すことで同期することができます.
E. DALI ディミングモード:電源をDALIシステムに接続し,DALIホストによってディミングすることができます.ディミング範囲は0-100%.
[注意]
1) 入力電源をオンにする前に,LEDスレッドを負荷に接続する必要があります.そうでなければ,LEDスレッドが損傷する可能性があります.
2) LEDドライブ入力が切れた後,出力には残電圧があり,約3分間維持できます.
