3 in 1 DALI2 PUSH 1-10V ダム LEDドライバー 60W 5年保証付き
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 稼働電圧 | 198-264VAC 50Hz/60Hz | パワーファクター | ≥0.95 (@230Vac,100%の負荷) |
|---|---|---|---|
| 予備力 | ≤0.5W ((@230Vac PUSH や DALI が切れている場合) | 動作モード | 一定した流れ |
| IP 評価 | IP20 | 設置寸法 | 202*58*30mm |
| 体重 | 245g | 人生 | 5000h @Ta フルロード |
| ハイライト | 1-10V ダムLEDドライバ,60W ダムLEDドライバ,1つのDIM LEDドライバーで3つ |
||
製品の説明

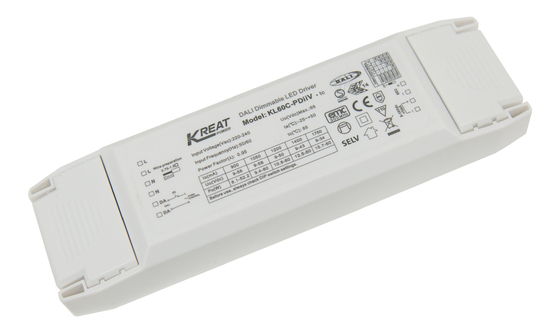

3 in 1 DALI2 PUSH 1-10V ダム LEDドライバー 60W 5年保証付き
[製品の特徴]
- 全ディミング範囲で点滅しない
- 待機電力は0.5W未満
- ボタンを押すとプライマリディミング
- 1~10Vのディマーとポテンチオメーターによる二次ディミング
- DALIインターフェイス DT6
- 10V PWMディミング (3KHz-8KHz) をサポートする
- 保護:短回路/過熱/過電圧
- 高温以上の環境温度では減電電電流
- メモリ機能で暗く押す
- 5 年間の保証
[パラメータ]
| インプット | 稼働電圧 | 198-264VAC 50Hz/60Hz | |||||
| 指定入力電圧 | 220〜240VAC 50Hz/60Hz | ||||||
| DC 入力電圧範囲 | 200-240VDC | ||||||
| 入力電流 | 0.33A マックス | ||||||
| 入力流入電流 | <15A (半電流パルス幅100US) @230VAC | ||||||
| パワーファクター | ≥0.95 (@230Vac,100%の負荷) | ||||||
| 全和音歪み | 典型的な: 15% (@230Vac,100%の負荷) | ||||||
| 待機電源 | ≤0.5W (@PUSHやDALIがオフになった場合230Vac) | ||||||
| 効率性 | 86%マックス (@230Vac,100%ロード) | ||||||
| 配線方法 | 押す端末,ワイヤの横断面:0.75-1.5mm2 | ||||||
|
自動断路器 (電線内の電流を計算する) |
タイプ | C10 | C13 | C16 | C20 | C25 | |
| 番号 | 25 | 30 | 40 | 50 | 66 | ||
| タイプ | B10 | B13 | B16 | B20 | B25 | ||
| 番号 | 15 | 20 | 25 | 28 | 30 | ||
| 生産量 | 動作モード | 恒常電流 | |||||
| 負荷タイプ | LED | ||||||
| 点滅する/点滅しない | 点滅値: 完全ディミング範囲では2%未満 | ||||||
| 開始時間 | <1s (@230Vac) | ||||||
| 無負荷出力電圧 | 68VDC 最大 | ||||||
| 負荷出力電圧範囲 | 6-58VDC | ||||||
| 全負荷出力 | 60W 最大 | ||||||
| 負荷出力電流 | 900~1750mA:詳細については |
||||||
| 常流/電圧 精度 | 常流精度 ± 5% | ||||||
| 配線方法 | 押す端末,ワイヤの横断面:0.75-1.5mm2 | ||||||
| 制御方法 | プライマリ PUSH ディムニング | 主要PUSHディム (最大長:20M) | |||||
| 1~10V 暗示 | 1-10V 暗示 (ポート電流<1MA) (最大長さ:20m) |
||||||
| 暗くする範囲 | 主要PUSHとDALIディミング: 0%~100% 1~10V 暗示:2%~100% |
||||||
| 主要PWMディミング | 1-10Vポート PWMディミング (3KHZ-8KHZ) | ||||||
| 容量計 | はい,100kΩ | ||||||
| DALI ダムリング | DALI 暗示 (最大長さ:300M) | ||||||
| 例外P回転Rエクイリメント | 温度を超えた出力 保護 |
はい,自己回復機能なしです (質問できます) | |||||
| 出力短回路保護 | はい,自己回復機能なしです (質問できます) | ||||||
|
運用 環境 |
動作温度/湿度 | -25°C~50°C 湿度:85% (冷却しない) | |||||
| 貯蔵温度/湿度 | -40°C~80°C,湿度:10%~95% | ||||||
| 最大ケーステンポ (Tc) | 85°C | ||||||
|
安全性とEMC |
EMC規格 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | |||||
| DALI プロトコル 標準 | IEC62386-102 IEC62386-207 DT6 | ||||||
| 安全基準 | EN61347-1 EN61347-2-13 | ||||||
| 認証 | ENEC SEMKO CB CE | ||||||
| 電圧に耐える | 3750Vac, 5mA, 60s (入力L N-出力SEC) | ||||||
| ほか | 保護の程度 | IP20 | |||||
| 保護の種類 | クラスII | ||||||
| 装置の種類 | 独立装置 | ||||||
| 装置の寸法 | 202*58*30mm | ||||||
| ブラックアウトメモリ機能 | そう,PUSH ブラックアウトメモリ | ||||||
| PUSH 暗化同期 | 20ユニット 最大 | ||||||
| 梱包の要件 | 白い箱 + 指示 紙箱 外包箱 ((K=A) | ||||||
| 体重 | 245g | ||||||
| 人生 | 5000h @Ta フルロード | ||||||
| 注:指定がない限り,すべてのパラメータは,230Vacの入力電圧と25度の環境で試験される. | |||||||
[尺寸 (単位:mm)]
[配線図]
- 図.プッシュ・ディムミング
- 図ですB についてDALI薄いミング
- 図ですC について1~10V薄いミング
[減量]
[Dイミング曲線]
[現在のギア設定]
| 電流 (mA) | DIP | ポマックス (W) | Uout ((V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 900 | - | - | - | - | 52.2 | 9 円 | 58 |
| 1050 | - | - | - | オン | 59.8 | 9 円 | 57 |
| 1200 | - | - | オン | オン | 60.0 | 9 円 | 50 |
| 1400 | - | オン | オン | オン | 60.2 | 9 円 | 43 |
| 1750 | オン | オン | オン | オン | 59.5 | 9 円 | 34 |
[ON/OFF 暗くする動作の説明]
A. PUSH スイッチを短く押す (短く押す時間 0.1S-1S),LED ドライバがオンまたはオフになります.
B. 暗示: PUSH スイッチ (1S-8S) を押して押す. LED ドライバーは暗示,明る化,暗示を実現できる.暗示範囲は 2-100%.
C. メモリー:PUSHディミングは,メモリ機能のディミングを備えています.
D. 暗化同期: 同じPUSHスイッチに接続された電源は,PUSHスイッチを15秒以上押して押すことで同期することができます.
E. DALI ディミングモード:電源をDALIシステムに接続し,DALIホストによってディミングすることができます.ディミング範囲は0-100%.
[注意]
1) 入力電源をオンにする前に,LEDスレッドを負荷に接続する必要があります.そうでなければ,LEDスレッドが損傷する可能性があります.
2) LEDドライブ入力が切れた後,出力には残電圧があり,約3分間維持できます.
