RS485通信 24GHzの人間の存在感知センサー FMCW検出モード
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 動作電圧 | 12-24VDC | 動作モード | ON/OFF 機能 |
|---|---|---|---|
| マウント高度 | 2.5-4.0m | 寿命 | 5年保証@Ta 230V フルロード |
| バージョン | RS485通信 | 待機電源 | ≤1W |
| 作業頻度 | 24GHzから24.25GHz | IP 評価 | IP20 |
| ハイライト | 24GHzの人間の存在感知センサー,RS485 人間の存在感知センサー,FMCW 人身検知センサー |
||
製品の説明

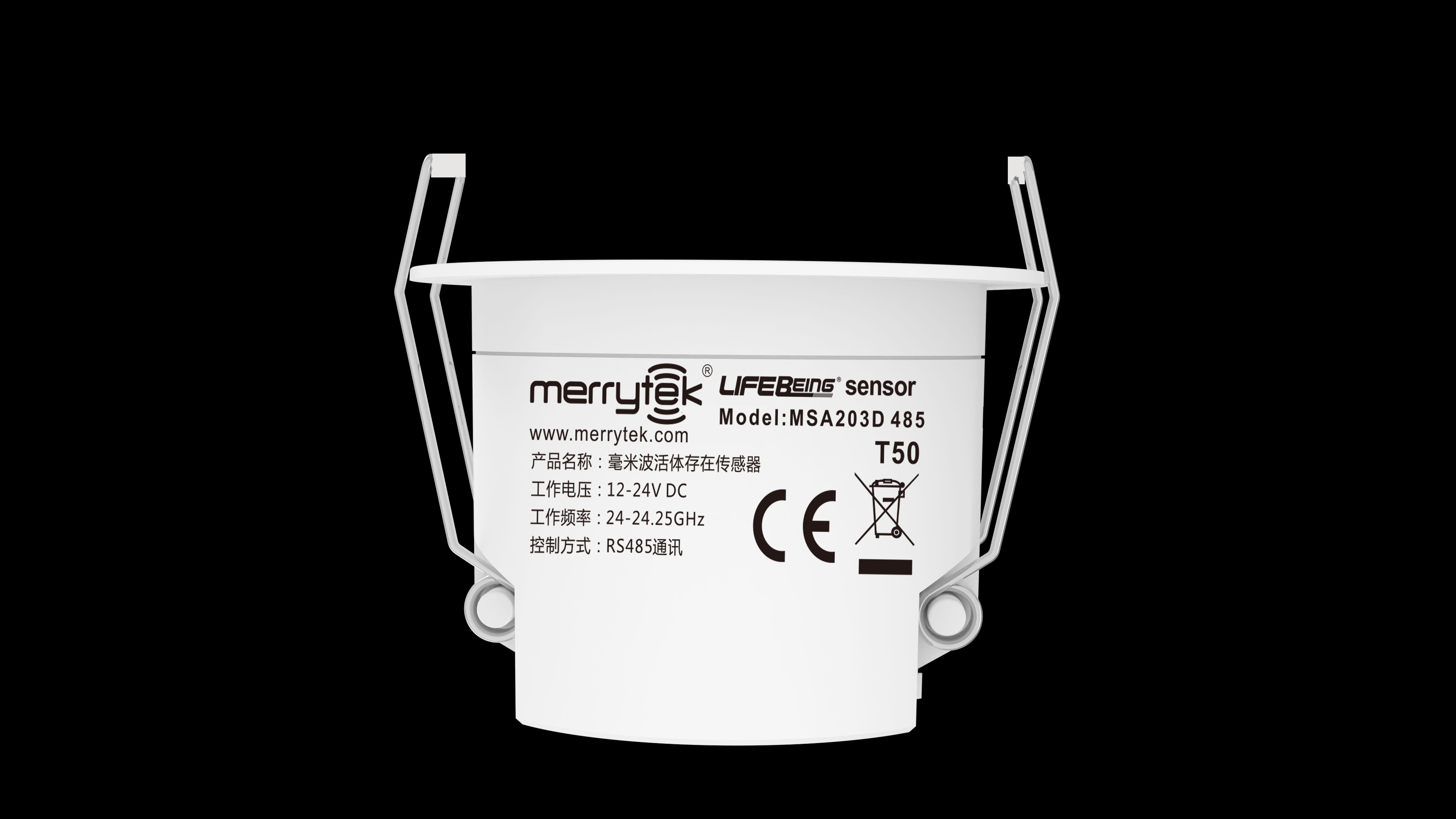

RS485通信 24GHzの人間の存在感知センサー FMCW検出モード
MSA203D 485は,Mairui Technologyの特許大波長直角アンテナをベースとした24GHzレーダーセンサーである.高いアンテナ増幅と広い検出範囲を有する.マイルーイ・テクノロジーのユニークなソフトウェアアルゴリズムと自動車級FMCWレーダー調節方法と組み合わせほぼすべての室内空間で 人間の生命体によって引き起こされる 微妙な動きを正確に検出できます人体の存在に基づく現在のシナリオのための高速で正確なフロントエンドセンサー入力を提供するスマートホームや スマートホテルや スマートオフィスなどです
1特徴
1) 生命体検知技術を採用し 動きやわずかな動きや呼吸のシグナルを検知し 真の存在検知を実現します
2) FMCW を使って人間の体の存在を検出する
3) 超小型の設置サイズで,スマートビル,インテリジェントホテル,インテリジェントオフィス,プレゼンス検出器,その他の関連するインテリジェント制御分野に適用できます.
4 24-24.25GHz (ISMバンド) のミリ波レーダー. 5G WIFIへの干渉もなく,固い壁を通過する検出信号の侵入もありません.
2パラメーター
| 動作電圧 | 12~24V DC |
| 稼動電流 |
@12Vdc: 53±2mA @24Vdc: 32±2mA |
| 待機電源 | ≤1W |
| マイクロ波 動作周波数 | 24GHz-24.25GHz,ISMバンド |
| マイクロ波発射電力は | 5mW 最大 |
| アンテナ 3db ビームアングル | 100° |
| 検出範囲 (半径) | 3.5±0.5m |
| 調整可能な感度レベル | 0〜100% |
| 待機時間 | 3sから7200s |
| 日光センサー | 0-1200lux |
| 設置高度 | 2.5-4.0m |
| 設置 |
1屋根の固定 2Φ45mm 埋め込み型穴の大きさ |
| ワイヤリング | 螺旋端ブロック 0.75mm2-1.5ミリ2 |
| 作業温度 | 0°C+50°C |
| 貯蔵温度 | -25°C+80°C |
| 遵守する | RoHS,REACH |
| パッケージ | 白い箱+K=Kの箱 |
| 生涯 | 5年保証@Ta 230V フルロード |
3.機能
運動信号が活発です わずかな動き&呼吸信号を維持します
センサーは,人間の歩行,軽い動き (身体の動き,頭部を上げ,その他の軽い動きなど) と呼吸を検知し,睡眠状態でない人間の存在を検知します.
* 移動信号検出領域内でセンサーのトリガーに 大きな動きがあります.
* 軽い動きの信号:検出領域内では非常に小さな動きが検出できます.例えば:前向きに傾き,後ろ向きに傾き,身体を揺さぶり,頭を揺さぶり,タイプ,携帯電話で遊ぶ,行動行動の他の小さな範囲.
* 呼吸信号: 検知された呼吸信号 (腹腔と胸腔の膨張行動)
4サイズ(ユニット:mm)
5.ワイヤリング
6.構造
7設置説明書
1) フルッシュの固定
a. 天井に45mmの穴を切る.
b. フラットヘッドのスクリュードライバーを使用して,クリップカバーを外します.
c. 電線を端末に接続する.
d.ワイヤのカバーを設置し,ワイヤを押す.
e. スプリングクランプを後ろに曲がって,天井の開いた穴を押す.
f. 安定・信頼性の高い設置を保証する.
(2) について表面の固定
a. 糸の薄い壁を切断する.
b. 製品をマウント対象表面にマッチングスクリューで固定する.
c. 入力ワイヤをワイヤリング端末に接続し,蓋をしっかりと閉める.
d. フラットブレードスクリュードライバーで上蓋を外す.
ダウンスイッチとパラメータを調整し,上蓋をカバーします.
f. 製品を天井座席に押し付けると,ブックルは製品を固定し,落ちないようにします.
g. 製品と天井座席を分離するには,フラット刃のスクリュードライバーを分解隙間に挿入し,スクリュードライバーを上げ,端で引っ張って,製品は天井座席から飛び出す.
h. 設置後に安定性と信頼性を確保する.
8.検出パターン
コメント:
1) 電磁波伝達特性の影響により,検出範囲は人体サイズ,材料,覆いの厚さに関係しています.レーダーの有効作用範囲は,それに応じて変化します..
2) 毫米波周波数帯の電磁波は,非金属材料の特定の浸透特性を持っています.盾の後ろに動く物体を検知することができます.厚い負荷壁と金属のドアを貫くことはできません
9. 初期化
電源が初めて開くと,指示灯が10秒間点滅し,消えます. 20Sの判断に入ります. 20Sに誰もいないと判断した場合,命令は誰も送らない初期化期間中,この装置は,この状態を正常感知状態に入ります.外部運動センサー信号が検出されない指示灯は RS485 コマンドや メリーテック MH10 リモコンで オンとオフにできます遅延時間と検出範囲 (感知距離) は,RS485コマンドまたはMerytek MH10リモコンで設定できます.
10工場設定
検知エリア:4m 待機時間:30s インディケーターライト:開いている
11申請通知
1) センサーは,専門の電気技師によって設置されるべきです.
2) センサーを金属プレート,ガラス,および高中密度の他の材料の大きな領域から可能な限り遠くに配置し,誤ってトリガーされないようにします.
3) センサーの周りに長い間振動している物体,例えば振動扇風機などを使用しないでください.振動信号はセンサーを起動する動き信号とみなされます.
4) センサーを無線ルーターに近い場所に設置しないでください.少なくとも0. 5m以上.
5) MH10 リモコンで感度を設定し,スイッチ設定を表示できます (リモコンのHSボタンは"オン"とLSボタンは"オフ"を表示します).
6) マイクロ波センサーはガラスや木製の壁に侵入し,壁の外に侵入するマイクロ波は,外側で動く物体を検知すると誤ったトリガーを引き起こす可能性があります.誤ったトリガリングを避けるためにセンサーをガラスドア/窓,石膏壁,木製壁の近くに設置しないでください. そして,設置中に適切な検出エリアを選択してください.
A. 2m*2mまたはそれより小さいスペースで使用する場合,検出面積は25%に設定する必要があります (適用:洗面所または受付室).
B. 約3m*3mの部屋で使用すると,検出領域は50%に設定する必要があります (適用:トイレ,入口,または受付室)
C. 約4m*4mの部屋で使用すると,検出面積は75%に設定する必要があります (適用シナリオ:小さなオフィス会議室または図書館)
D. 約5m*5m以上の部屋で使用すると,検出領域は100%に設定する必要があります (適用:大きなオフィス,会議室,図書館)
注:実際のアプリケーションの適切な検出範囲は,実際の環境に基づかなければならない.上記のアプリケーションシナリオの感度選択は参照のみである.
7) 待機時間 設定:シングルスペース:1分~3分,マルチプレイヤースペース,30秒~1分
空間内の小さな動き信号の干渉を避けるため,5分以上遅延を設定することは推奨されません.
