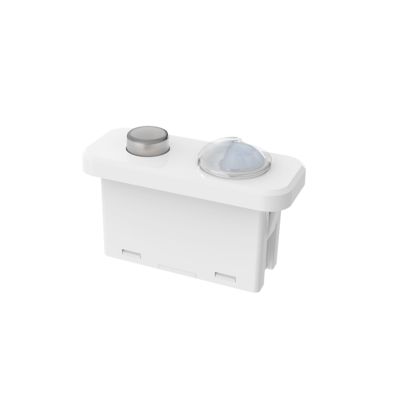

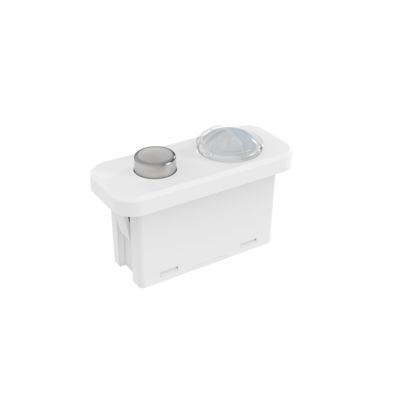

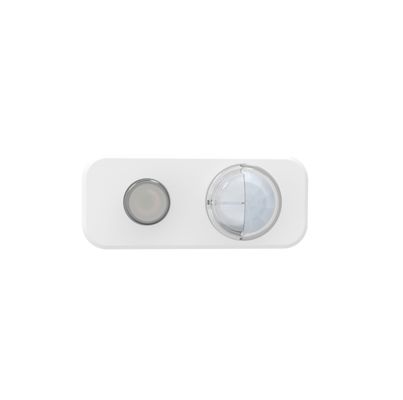

12Vdc PIR モーションセンサー パネルライト,日光優先機能のPWMディミング付き MC182D IR 1
商品の詳細
| 動作電圧 | 12±1VDC | 動作電流 | 25±5ma |
|---|---|---|---|
| 出力信号 | PWM調光 | 取付高さ | 3m（最大4m） |
| 動作温度 | -20℃～+55℃ | 証明書 | CE |
| 一生 | 3年保証@TA（屋内） | ||
| ハイライト | パネルライトPIR運動センサー,PWMディミング PIR モーションセンサー,12Vdc PIR モーションセンサー |
||
製品の説明
[製品の特徴]
- 国際標準Zhaga BooK20(R44 X17；R60 X22)インターフェース
- 最大設置高さ4メートル、オープンオフィス、個室に適しています
- パネルライト、リニアライト用PIRモーションセンサー。
- センサーパラメータはリモコンで調整可能
- 低 設置PIRセンサー
[パラメータ]
| 入力 | |||
| 定格電圧 | 12±1VDC | ||
| 動作電流 | 25±5mA | ||
| リップル電圧 | <100mVp-p | ||
| 出力 | |||
| 出力信号 | PWM調光信号 | ||
| センサーパラメータ検知モード | |||
| PIR検知 | 保持時間 | ||
| 30秒/1分/3分/5分/10分/20分/30分(MH17) | 待機時間 | ||
| 0秒/10秒/1分/3分/5分/10分/30分/+∞(MH17) | 昼光センサー | ||
| 昼光優先 |
オン
|
オフ | 5ルクス |
| 55-105ルクス | 15ルクス | ||
| 65-115ルクス | 30ルクス | ||
| 80-130ルクス | 50ルクス | ||
| 100-150ルクス | 100ルクス | ||
| 150-250ルクス | 150ルクス | ||
| 200-300ルクス | 調光レベル | ||
| 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) | 検知範囲（半径） | ||
| 2.5m (屋内、感度100%、センサーに直射日光なし、温度:25℃ ) | 設置高さ | ||
| 標準3m (最大4m )、注1 & 2参照 | 環境 | ||
| 動作温度(Ta) | |||
| -20℃-55℃ | 保管温度 | ||
| -40℃～+80℃ 湿度: ≤85% (結露なきこと) | 認証基準 | ||
| 認証済み | |||
| CE | 環境要件 | ||
| RoHS 2.0、Reach要件に準拠 | IP等級 | ||
| IP20 | その他 | ||
| 配線3ピンPH2.0端子 | |||
| | Zhaga book20サイズ穴 | ||
| 梱包要件 | 仕切り板+カートン(K=A) | ||
| 正味重量 | 10±3g | ||
| 寿命 | 3年保証 @Ta (屋内) | ||
| 注: | 周囲温度が体温範囲（36℃～37℃/96.8～98.6℉）に近づくと、PIRモーション検知は著しく弱まるか、応答しなくなります。 | ||
|
周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検知が発生する可能性があります。検知感度を下げて改善を試みてください。誤検知が続く場合は、PIRセンサーはこのスペースでの使用には適していません。
|
|||
待機時間を「0秒」に設定
| 2段階調光 | 待機時間を「+∞」に設定 |
| 3段階調光 | 待機時間を「10秒/1分/3分/5分/10分/30分」に設定 |
| 昼光優先 | 該当なし |
| 昼光ハーベスティング | リモート設定DHモード+昼光センサー「5ルクス=100ルクス/15ルクス=200ルクス/30ルクス=300ルクス/50ルクス=400ルクス/100ルクス=500ルクス/150ルクス=600ルクス」 |
| [製品情報] | 寸法（ |
単位: mm)
- 機能
配線
- [設置説明]
-
[検知範囲]
[検知範囲]
[リモコン]
電源投入後、センサーは45～60秒ウォームアップしてから動作を開始します。
[初期化]
電源投入後、センサーは45～60秒ウォームアップしてから動作を開始します。
[デフォルト設定]
感度: 100% 保持時間: 5秒 昼光センサー: 無効
[適用上の注意]
センサーは専門の電気技師が設置する必要があります。設置、配線、パラメータ変更の前に必ず電源を切ってください。
PIRセンサーは素材を透過できません。センサーと移動する人/物との間に障害物がないことを確認してください。
- 寒い冬に厚着をしている場合、センサーが人を検知しにくい場合があります。
- 熱信号は移動信号とみなされ、センサーをトリガーします。センサーをエアコンやその他の熱源に向けないでください。
- センサーは屋内専用です。屋外の太陽光はセンサーの検知に影響を与える可能性があります。
- 継続的な改善のため、この説明書の記載内容は予告なく変更される場合があります。
- 0-10Vドライバーの種類によって調光性能が異なる場合があります。
- 昼光しきい値は、影がなく、周囲光の拡散反射がない晴れた環境で測定されます。周囲のルクスレベルは、環境、天候、気候、時間帯、季節によって異なります。
- 検知距離は、人の身長、設置高さ、設置角度、作業環境温度などに関連しています。周囲温度が体温範囲（36℃～37℃/96.8～98.6℉）に近づくと、PIRモーション検知は著しく弱まるか、応答しなくなります。周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検知が発生する可能性があります。検知感度を下げて改善を試みてください。誤検知が続く場合は、PIRセンサーはこのスペースでの使用には適していません。
- 示されている検知エリアは、屋内オープン環境で身長165cmのテスターによって測定された典型的な値です。
- この製品は、入力電圧が安定しており、リップル係数が低い（リップル係数が100mV未満、負荷電流が25mA以上）電圧安定化
- DC
- 電源と組み合わせて使用する必要があります。 新しい環境に設置する場合、大量設置の前に少なくとも5個の製品を設置してテストしてください。 PIRは焦電赤外線センサーであり、赤外線の変化を検知します。実際の使用中は、人体以外の熱源、熱源の温度が変化しない、または熱源が移動しない、およびその他の関連する環境要因やPIR応用原則の違反など、以下の点に注意してください。以下のような現象により、人体以外の熱源を検知した場合、PIRが誤検知する可能性があります。
- 1. 小動物が検知範囲内に入った場合
- 2. 太陽光、車のヘッドライト、白熱灯などからの遠赤外線がセンサーに直接当たった場合
- 3. 温風、冷房設備の冷風、加湿器からの水蒸気などにより、検知範囲内の温度が急激に変化した場合
以下のような現象により、熱源を検知してもPIRがトリガーしない場合があります
1. センサーと検知対象物の間に、遠赤外線の透過を妨げるガラスやアクリルなどの物質がある場合。
2. 検知範囲内の熱源がほとんど動かないか、高速で動く場合。
