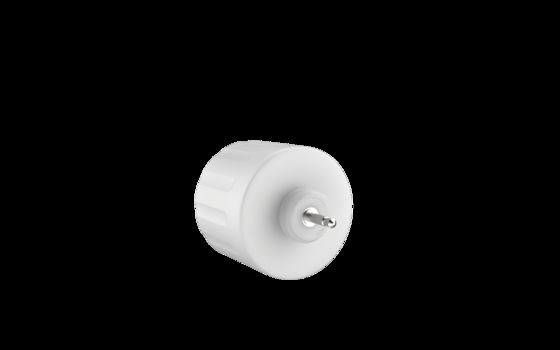

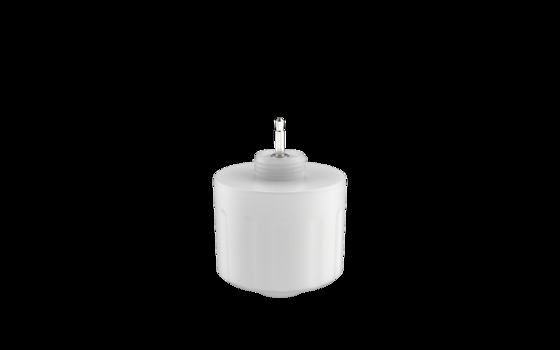

12Vdc PIR Casambiネットワーク調光センサー、最大取付高さ12m、LEDバテン用 MC079D IR DIB1
商品の詳細
| 定格電圧 | 12±1V DC | 出力信号 | 0-10V調光信号 |
|---|---|---|---|
| 取付高さ | 10m (最大12m) | 作業温度（TA） | -25〜55℃ |
| 証明書 | CE | 一生 | 5年保証@TA（屋内） |
| インストール | 外部の | ||
| ハイライト | LED バッテン カザンビ ネットワーク 調光センサー,12m PIR Casambi ネットワーク ディムブルセンサー,12V PIR Casambi ネットワーク ディムブルセンサー |
||
製品の説明
[製品の特徴]
- 12VDC入力、DCシステムまたは LEDドライバー（12V DC補助電源出力付き）。
- 0-10V調光端子、3段階または2段階はオプション、 検知エリア調整可能
- ミニサイズのPIR検知センサー
- 屋内最大取付高さ12m
- すべてのセンサーパラメータはCasambiアプリで設定可能
[パラメータ]
|
入力 |
|
|
定格電圧 |
12±1V DC |
|
動作電流 |
35±5mA |
|
リップル電圧 |
<100mVp-p |
|
出力 |
|
|
出力信号 |
0-10V 調光信号 |
|
センサーパラメータ |
|
|
検知方式 |
PIR |
|
センサー感度 |
] |
|
昼光優先 |
] |
|
待機調光レベル |
] |
|
検知エリア（半径） |
天井取付高さ12m: r≥4m@0.3m/s, r≥3m@1m/s |
|
取付高さ |
10m（最大12m）、注1および2を参照 |
|
ワイヤレスパラメータ |
|
|
BLEモジュール |
Casambi Bluetooth |
|
動作周波数 |
2.402-2.480GHz |
|
送信電力 |
+7dBm(最大) |
|
送信距離 |
ポイントツーポイント送信 最大25m |
|
器具ID |
32022 |
|
環境 |
|
|
動作温度（Ta） |
-25~55℃ |
|
保管温度 |
-40℃~80℃、湿度≤85% (結露なきこと) |
|
認証基準 |
|
|
認証済み |
CE |
|
環境要件 |
RoHS 2.0、Reach要件に準拠 |
|
IP等級 |
IP65 |
|
その他 |
|
|
配線 |
イヤホンジャック |
|
設置 |
外部 |
|
パッケージ |
クラップボード+ボックス (K=A) |
|
正味重量 |
38±3g |
|
寿命 |
5年保証@Ta(屋内) |
|
注: 1. 周囲温度が体温範囲（36℃～37℃/96.8～98.6℉）に近づくと、PIRモーション検知は著しく弱まるか、応答しなくなります。 2. W周囲温度またはLEDトレイ温度が55℃/131℉より高い場合、誤トリガーが発生する可能性があります。検知感度を下げて改善してみてください。誤トリガーが続く場合は、PIRセンサーはそのスペースでの使用には適していません。[機能説明]R ON/OFF機能 |
|
Casambiアプリ設定
|
[2段階調光機能 |
] |
|
[3段階調光機能 |
] |
|
[昼光ハーベスティング |
] |
|
[昼光優先 |
] |
|
[ネットワーク機能 |
] |
|
[製品情報 |
] |
[初期化]寸法初期化中
l機能[
設置説明 ]
[初期化]2)サイドマウントエクステンションブラケット付き初期化中
[
検知範囲
]
[初期化]電源投入後、センサーは45～60秒間ウォームアップしてから動作を開始します。初期化中は、センサーは動きを検知できません。初期化中
n、センサーは動きを検知できません。
- [デフォルト設定] 感度: 100%、保持時間:10秒、昼光センサー: 無効、待機時間:0秒、待機調光レベル:10%[適用上の注意]
センサーは専門の電気技師が設置する必要があります。設置、配線、パラメータ変更の前に必ず電源を切ってください。
PIRセンサーは素材を透過できません。センサーと移動する人/物との間に障害物がないことを確認してください。
寒い冬に厚着をしていると、センサーが人を検知しにくい場合があります。
- 熱信号は移動信号とみなされ、センサーをトリガーします。センサーをエアコンやその他の熱源に向けないでください。
- センサーは屋内専用です。屋外の太陽光はセンサーの検知に影響を与える可能性があります。
- 継続的な改善のため、この説明書の記載内容は予告なく変更される場合があります。
- 0-10Vドライバーの種類によって調光性能が異なる場合があります。
- 昼光しきい値は、影や周囲光の拡散反射がない晴れた環境で測定されます。周囲のルクスレベルは、環境、天候、気候、時間帯、季節によって異なる場合があります。
- 検知距離は、人の身長、取付高さ、取付角度、作業環境温度などに関連しています。 周囲温度が体温範囲（36℃～37℃/96.8～98.6℉）に近づくと、PIRモーション検知は著しく弱まるか、応答しなくなります。周囲温度またはLEDトレイ温度が55℃/131℉より高い場合、誤トリガーが発生する可能性があります。検知感度を下げて改善してみてください。誤トリガーが続く場合は、PIRセンサーはそのスペースでの使用には適していません。
- 提示された検知エリアは、屋内開放環境で165cmのテスターによって測定された典型的な値です。
- この製品は、電圧が安定しており、リップル係数が低い（リップル係数が100mV未満、負荷電流が50mA以上）電圧安定化
- DC
- 電源
- 供給 で使用する必要があります。新しい環境に設置する際は、大量設置の前にまず5個以上の製品を設置してテストしてください。 PIRは赤外線量の変化を検知する焦電赤外線センサーです。実際の使用中は、人体以外の熱源、熱源の温度が変化しない、または熱源が移動しない、その他の関連する環境要因やPIRアプリケーション原則違反の影響などに注意してください。 以下の現象により、人体以外の熱源を検知した場合、PIRが誤トリガーする可能性があります。1. 小動物が検知範囲内に入った場合
- 2. 太陽光、車のヘッドライト、白熱灯などからの遠赤外線がセンサーに直接当たった場合
- 3. 温風、冷房設備の冷風、加湿器からの水蒸気などにより、検知範囲内の温度が急激に変化した場合
- 以下の現象により、熱源を検知してもPIRがトリガーしない場合があります
1. センサーと検知対象物の間に、遠赤外線の透過を妨げるガラスやアクリルなどの物質がある場合。
2. 検知範囲内の熱源がほとんど動かない、または高速で動く場合。
