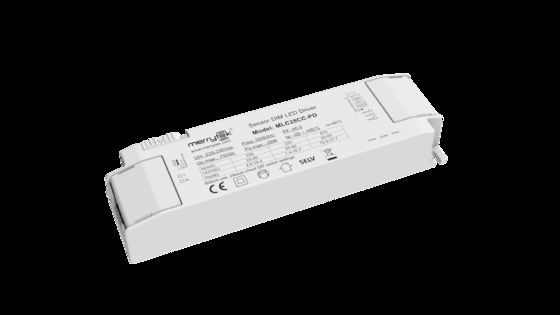

28W 最大センサーDIM LEDドライバー、230mA-615mA出力、色温度選択可能、フリッカーフリー MLC28CC-PD
商品の詳細
| 定格電圧 | 220-240V AC 50Hz/60Hz | 待機電力 | ≤0.5W (無) センサーのスプリントヘッドを装備する) |
|---|---|---|---|
| イングラッシュ電流 | ≤30A ((100us半電流) @230V AC | 動作温度 | 内蔵：-25℃～+60℃ |
| 証明書 | CE | 一生 | 5年保証@Ta50/TC70℃、230V 全負荷 |
製品の説明
[製品の特徴]
- 絶縁された二段回路フレーム、完全調光、ちらつきなし。
- 電流ギアの設定にはDIPスイッチをサポート。CC/CW/WWの選択にはスライドスイッチをサポート。
- 10.5V補助電源をサポートし、センシング分割ヘッドにより統合センシング機能を実現できます。
- 0-10V調光制御ポートを装備。
- さまざまなマイクロ波センサーまたはワイヤレススマートモジュールに適しています。
[パラメータ]
|
製品シリーズ |
MLC28CC-PD |
|
入力 |
|
|
定格電圧 |
220-240V AC 50Hz/60Hz |
|
待機 power |
≤0.5W(センシング分割ヘッドなし) |
|
サージ |
1KV(L/N,EN61000-4-5) |
|
力率 |
≥0.9 (230V 最大負荷) |
|
入力 current |
≤0.16A @230VAC 全負荷 |
|
突入電流 |
≤30A(100us 半電流)@230V AC |
|
動作 efficiency |
≥86% (230V 最大負荷) |
|
出力 |
|
|
動作モード |
CC |
|
負荷の種類 |
LED |
|
ちらつき |
≤5% |
|
定電流精度 |
定電流精度 ±5% |
|
補助ドライバパラメータ |
10.5VDC 電流: 100mA 最大 |
|
無負荷出力電圧 |
75VDC 最大 |
|
全負荷電力 |
28W 最大 |
|
負荷電流 |
615mA / 370mA / 230mA |
|
負荷出力電圧範囲 |
230mA / 27 -45VDC 370mA / 27-45VDC 615mA /27-45VDC 注:45VDC未満 |
|
異常保護要件 |
|
|
保護 モード |
入力過電圧保護; 入力 無負荷 保護 無負荷 保護 入力 短絡 保護 |
|
環境 Requirements |
|
|
動作温度 |
内蔵:-25…+60℃ |
|
Tcase-life(Tc) |
70℃ |
|
Tcase-max |
85℃ |
|
保管温度/湿度 |
-40℃…+80℃ 湿度: ≤85% (非結露) |
|
認証基準 |
|
|
認証 |
CE,UKCA,SAA |
|
環境 要件 |
RoHS2.0, Reach要件 |
|
安全基準(LVD) |
EN61347-1, EN61347-2-13 |
|
EMC 基準 |
EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
|
耐電圧 |
一次対二次: 3.75KVAC |
|
IP等級 |
IP20 |
|
製品カテゴリ |
クラスII |
|
その他 |
|
|
配線方法 |
プッシュ端子、ワイヤ径:0.5-1.0mm2 |
|
設置 |
内蔵 |
|
パッケージ |
PE バッグ 仕切り、カートン(K=A) |
|
正味重量 |
135 ±5g |
|
寿命 |
5年保証@Ta50/TC70℃,230V 全負荷 |
|
故障率 |
‰0.1@4,000H；‰0.2@20,000H,000H；‰0.8@50,000H |

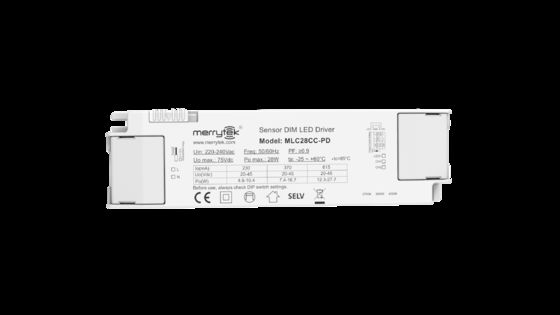

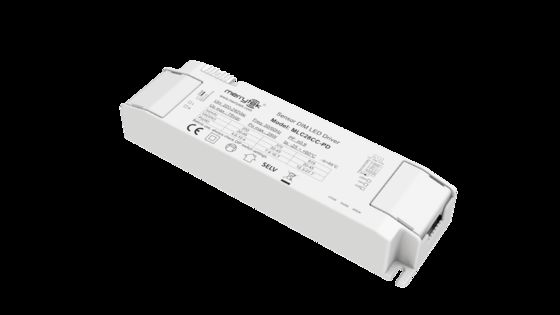

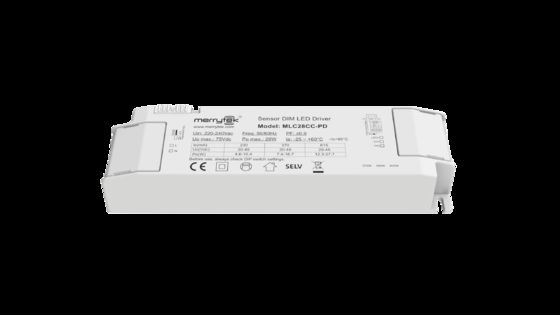

[製品画像]
|
|
|
|
|
MLC28CC-PD |
[製品情報]
- 寸法 (単位: mm)
- 配線と機能
[パラメータ Curve]
|
MLC28CC-PD |
|
|
|
|
|
寿命曲線 |
|
|
|
|
[出力 Current Setting]
- MLC28CC-PD
|
出力電流 |
電圧範囲 |
S1 |
S2 |
|
615mA |
20-45V |
ON |
ON |
|
370mA |
20-45V |
- |
ON |
|
230mA |
20-45V |
- |
- |
[初期化]
電源投入後、半分の明るさになり、セルフテスト後に0-10V/PWMポート電圧設定の明るさに入ります（全明るさは一時停止）。
[デフォルト設定]
注文または顧客の要求に応じて対応する電流ギアを調整します。
[適用上の注意]
- 仕様に従って本製品を使用してください。使用条件を超えて製品を使用すると、故障が発生する可能性があります。
- 本製品は専門の電気技師が設置する必要があります。設置、配線、DIPスイッチの設定変更を行う前に、必ず電源を切ってください。
- 負荷LEDストリングは最初に接続し、その後入力電源をオンにしてください。そうしないと、LEDストリングが損傷する可能性があります。
- LEDドライバ入力の電源がオフになった後、出力端子には残留電圧があり、約3分間持続します。
