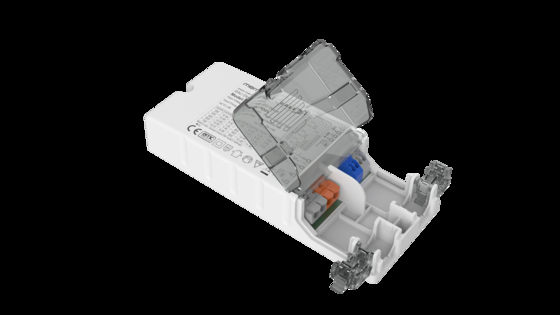

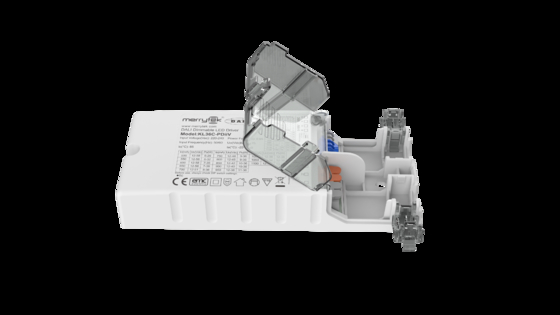

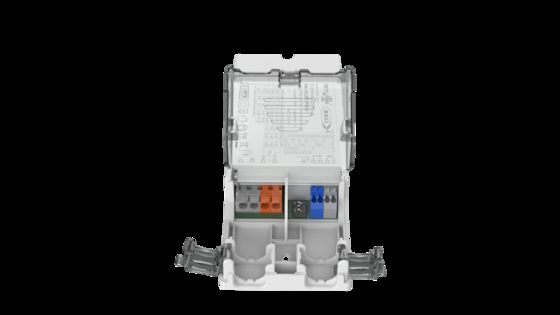

使いやすいシリーズ 36W 定電流調光可能 LED ドライバ、500mA から 1100mA オプション、DALI2 調光および 5 年間の保証期間付き
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | DC 入力電圧範囲 | 200〜240Vdc |
|---|---|---|---|
| 動作モード | 一定した流れ | 制御方法 | DALI DT6 と pushDIM と 1 10v 調節可能 LED ドライバー |
| 力率 | ≥0.95 | 効率 | 88% |
| 現在 | 500-1100MA | 寸法 | 154x63x28mm |
| IP評価 | IP20 | 保証 | 5年 |
| ハイライト | 36W 調光可能 LED ドライバ,DALI2 調光 LED ドライバ,500mA-1100mA 定電流ドライバ |
||
製品の説明
使いやすいシリーズ 36W 定電流調光可能 LED ドライバ 500mA ～ 1100mA オプション、DALI2 調光および 5 年間の保証期間
1. 説明
- 全調光範囲でフリッカーフリー
- スタンバイ電力 0.5W 未満
- プッシュボタンによる一次調光
- 1-10V 調光器による二次調光
- 内蔵 DALI インターフェース DT6
- 保護: 短絡 / 過熱 / 過電圧
35.7CLO 補償
- 高周囲温度での電流のディレーティング
- メモリ機能付き pushDIM
- 5 年間の保証
2. パラメータ
| 入力 | 動作電圧 | 198-264Vac 50Hz/60Hz | ||||||
| 定格入力電圧 | 220-240Vac 50Hz/60Hz | |||||||
| DC 入力電圧範囲 | 200-240Vdc | |||||||
| 入力電流 | 最大 0.19A | |||||||
| 入力突入電流 | <15A (半電流パルス幅 100μs) @230Vac | |||||||
| 力率 (@230V100% 負荷) | ≥ 0.95 | |||||||
| 全高調波歪み | 標準: 15% (@230Vac, 100% 負荷) | |||||||
| スタンバイ電力 | ≤0.5W (@230Vac、DALI オフ時) | |||||||
| 効率 (@230Vac, 100% 負荷) | 最大 88% | |||||||
| 配線方法 | 電線断面積: 0.75-2.5mm- | |||||||
|
自動回路ブレーカー (電線内の電流を計算) |
タイプ | B10 | B13 | B16 | B20 | B25 | / | |
| 数 | 20 | 25 | 35 | - | ON | / | ||
| タイプ | C10 | C13 | C16 | C20 | C25 | C32 | ||
| 数 | 35 | 50 | ON | 75 | 95 | 120 | ||
| 出力 | 動作モード | 定電流 | ||||||
| 負荷タイプ | LED | |||||||
| リップル要件 (フリッカーまたはフリッカーフリー) | フリッカー値: 全調光範囲で 5% 未満 | |||||||
| 起動時間 | <1s (@230Vac); <0.5s (@200Vdc) | |||||||
| 無負荷出力電圧 | 最大 75V DC | |||||||
| 負荷出力電圧範囲 | 9-58V DC | |||||||
| 全負荷出力電力 | 最大 36W | |||||||
| 負荷出力電流 | 500-1100mA 詳細については |
|||||||
| 定電流/電圧精度 | 定電流精度 ±5% | |||||||
| 配線方法 | 電線断面積: 0.75-1.5mm- | |||||||
| 制御方法 | 一次 PUSH 調光 | 一次 PUSH 調光 (最大リード線長: 20m) | ||||||
| DALI 調光 | DALI 調光 (最大リード長: 300m) | |||||||
| 1-10V(0-10V)調光 | 0-10V 調光 (ポート電流＜1mA) オフ機能なし (最大リード長: 20M) |
|||||||
| 調光範囲 | 0%-100% | |||||||
| 例外ProtectionRequirements | 出力過熱 保護 |
はい、自己回復機能なし (問い合わせ可能) | ||||||
| 出力短絡保護 | はい、自己回復機能なし (問い合わせ可能) | |||||||
|
動作 環境 |
動作温度/湿度 | -25℃~50℃ 湿度: 85% (結露しないこと) | ||||||
| 保管温度/湿度 | -40℃~80℃、湿度: 85% (結露しないこと) | |||||||
| 最大ケース温度 (Tc) | 85℃ | |||||||
|
安全性 & EMC |
EMC 規格 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||||||
| DALI プロトコル規格 | IEC62386-101 / 102 / 207 DT6 251 252 253 | |||||||
| 安全規格 | EN61347-1 EN61347-2-13 | |||||||
| 認証 | CE、ENEC、UKCA | |||||||
| 耐電圧 | 3750Vac、5mA、60s (入力 “L N” - 出力 “SEC”) | |||||||
| その他 | 保護等級 | IP20 | ||||||
| 保護の種類 | クラス II | |||||||
| 設置タイプ | 独立設置 | |||||||
| 寸法 | 154*63*28mm | |||||||
| 停電メモリ機能 | はい、PUSH 停電メモリ | |||||||
| PUSH 調光同期 |
並列: 最大 15 台 直列: 最大 25 台 |
|||||||
| 梱包要件 | PE 袋 + 白い箱 + マニュアル + パーティション + 外箱 (K=A) | |||||||
| 重量 | 173±5g | |||||||
| 寿命 | 5 年 @Ta 全負荷 | |||||||
| 注: すべてのパラメータは、特に指定がない限り、230VAC の入力電圧と 25 °C の環境でテストされています。 | ||||||||
-4. 配線図
図 A
DALI調光図電流ギア設定
5. ディレーティング図C電流ギア設定
5. ディレーティング6. 調光曲線7. 電流ギア設定
電流 (mA)
DIP
Pomax(W)Uout(V)
| 1 | 2 | 3 | 4 | ||||
| 500 | - | - | - | ||||
| - | 35.7 | 35.7 | 35.7 | 35.7 | - | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| - | 35.7 | 8. ON/OFF & 調光操作の説明 | 35.7 | 35.7 | - | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| - | 35.7 | 35.7 | 8. ON/OFF & 調光操作の説明 | 35.7 | - | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| - | 35.7 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | 35.7 | ON | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| - | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | 35.7 | ON | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | - |
| ON | 35.7 | 35.7 | 35.7 | 8. ON/OFF & 調光操作の説明 | - | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | - |
| ON | 8. ON/OFF & 調光操作の説明 | 35.7 | 35.7 | 8. ON/OFF & 調光操作の説明 | - | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | - |
| ON | 35.7 | 8. ON/OFF & 調光操作の説明 | 35.7 | 8. ON/OFF & 調光操作の説明 | ON | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | - |
| ON | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | 35.7 | 8. ON/OFF & 調光操作の説明 | - | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| ON | 35.7 | 35.7 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | ON | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| ON | 8. ON/OFF & 調光操作の説明 | 35.7 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | - | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| ON | 35.7 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | ON | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | ON |
| ON | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | 8. ON/OFF & 調光操作の説明 | A. PUSH スイッチを短く押すと (短押し時間 0.1s-1s)、LED ドライバがオンまたはオフになります。 | B. 調光: PUSH スイッチを長押し (1s-8s) すると、LED ドライバは調光、明るくまたは暗くすることができ、調光範囲は 1-100% です。 | C. メモリ: PUSH 調光には調光メモリ機能があります。 |
D. 調光同期: 同じ PUSH スイッチに接続された電源は、PUSH スイッチを 15 秒以上長押しすることで同期できます。
E. DALI 調光モード: 電源を DALI システムに接続すると、DALI ホストで調光できます。調光範囲は 0-100% です。
9. 注意事項
A
ttention
1) 入力電源をオンにする前に、LED ストリングを負荷に接続する必要があります。そうしないと、LED ストリングが損傷する可能性があります。
2) LED ドライブ入力の電源がオフになると、出力に残留電圧が発生し、約 3 分間維持できます。
