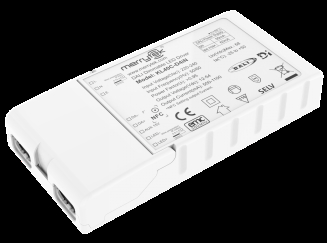

60ワットLEDドライバ 700mA～1400mA 1～10V調光可能 LEDドライバ 5年保証付き
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | DC 入力電圧範囲 | 200〜240Vdc |
|---|---|---|---|
| 動作モード | 60ワットLEDドライバー | 制御方法 | DALI DT6 と pushDIM と 1 10v 調節可能 LED ドライバー |
| 力率 | ≥0.95 | 効率 | 88% |
| 現在 | 700-1400MA | 寸法 | 130x79x26mm |
| IP評価 | IP20 | 保証 | 5年 |
| ハイライト | 60ワット調光可能LEDドライバ,700mA～1400mA LEDドライバ,DALI 2.0調光可能ドライバ |
||
製品の説明
60ワットのLEDドライバ 700mAから1400mA 1 10vディム可能なLEDドライバ 5年間の保証期間
1記述
- 暗調範囲全体で点滅しない
スタンドバイ電源は0.5W以下
- ボタンを押すだけで,プライマリーディミング
- 1-10Vディマーで二次ディミング
-内蔵 DALI インターフェース DT6
防護:短回路/過熱/過電圧
-CLO 補償
- 高温の環境で電流を低下させる
-PushDIMはメモリ機能で
- 5 年間の保証
2.パラメータ
| インプット | 稼働電圧 | 198-264Vac 50Hz/60Hz | ||||||
| 指定入力電圧 | 220-240Vac 50Hz/60Hz | |||||||
| DC 入力電圧範囲 | 200~240Vdc | |||||||
| 入力電流 | 0.3A マックス | |||||||
| 入力流入電流 | < 15A (半電流パルス幅100μs) @230Vac | |||||||
| パワーファクター | ≥0.95 (@230Vac,100%の負荷) | |||||||
| 全和音歪み | 典型的な: 15% (@230Vac,100%の負荷) | |||||||
| 待機電源 | ≤0.5W (@PUSHまたはDALIがオフになった場合230Vac) | |||||||
| 効率性 | 88% マックス (@230Vac,100%ロード) | |||||||
| 配線方法 | ワイヤの横断面:0.75-2.5mm2 | |||||||
|
自動断路器 (電線内の電流を計算する) |
タイプ | B10 | B13 | B16 | B20 | B25 | / | |
| 番号 | 15 | 20 | 25 | 28 | 30 | / | ||
| タイプ | C10 | C13 | C16 | C20 | C25 | C32 | ||
| 番号 | 23 | 32 | 38 | 48 | 60 | 75 | ||
| 生産量 | 動作モード | 恒常電流 | ||||||
| 負荷タイプ | LED | |||||||
| リップル要件 (フラッキングまたはフラッキングフリー) | 点滅値:全ディミング範囲で5%未満 | |||||||
| 開始時間 | <1s (@230Vac); <0.5s (@200Vdc) | |||||||
| 無負荷出力電圧 | 60V DC 最大 | |||||||
| 負荷出力電圧範囲 | 9-53V DC | |||||||
| 全負荷出力 | 60W 最大 | |||||||
| 負荷出力電流 | 詳細については |
|||||||
| 常流/電圧 精度 | 常流精度 ± 5% | |||||||
| 配線方法 | ワイヤの横断面:0.75-1.5mm2 | |||||||
| 制御方法 | プライマリ PUSH ディムニング | 主要PUSHディム (最大長:20M) |
| 0-10V 暗くする | 0-10V 暗示 (ポート電流<1MA) (最大長さ:20m) |
|
| DALI ダムリング | DALI 暗示 (最大リード長さ:300m) | |
| 暗示範囲 | 0%~100% | |
| 例外P回転Rエクイリメント | 温度を超えた出力 保護 |
はい,自己回復機能なし (問い合わせ可能) |
| 出力短回路保護 | はい,自己回復機能なし (問い合わせ可能) | |
|
運用 環境 |
動作温度/湿度 | -25°C~45°C 湿度: 85% (冷却しない) |
| 貯蔵温度/湿度 | -40°C~80°C,湿度: 85% (冷却しない) | |
| 最大ケーステンポ (Tc) | 85°C | |
|
安全性 EMC |
EMC規格 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| DALI プロトコル 標準 | IEC62386-101 / 102 / 207 DT6 / 220 DT19 / 251 / 252 / 253 | |
| 安全基準 | EN61347-1 EN61347-2-13 | |
| 認証 | CE,ENEC,UKCA | |
| 電圧に耐える | 3750Vac, 5mA, 60s (インプット ¥L N-出力 ¥SEC) | |
| ほか | 保護の程度 | IP20 |
| 保護の種類 | クラスI | |
| 装置の種類 | 独立装置または内蔵装置 | |
| サイズ (独立装置) | 160*79*26mm | |
| 寸法 (組み込み装置) | 130*79*26mm | |
| ブラックアウトメモリ機能 | そう,PUSH ブラックアウトメモリ | |
| PUSH 暗化同期 |
平行: 最大15ユニット シリーズ: 最大25台 |
|
| 梱包の要件 | PEバッグ + ホワイトボックス + マニュアル + パーティション + 外部のボックス (K=A) | |
| 重さ (独立装置) | 209±5g | |
| 重さ (組み込み装置) | 185±5g | |
| 人生 | 5年 @Ta 満載 | |
| 注:指定がない限り,すべてのパラメータは,230Vacの入力電圧と25度の環境で試験される. | ||
3寸法 (単位:mm)
図 A 単独設計図 B 組み込み設計
4配線図
図 ADALI薄いミング
図ですB についてディムを押すミング
図ですC について1~10V 暗さミング
5減量する
6暗くなる曲線
7.現在のギア設定
| 電流 (mA) | DIP | ポマックス (W) | Uout ((V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 700 | - | - | - | - | 37.1 | 9 円 | 53 |
| 750 | - | オン | - | - | 39.8 | 9 円 | 53 |
| 800 | - | - | オン | - | 42.4 | 9 円 | 53 |
| 900 | - | オン | オン | - | 47.7 | 9 円 | 53 |
| 1000 | オン | オン | オン | - | 53.0 | 9 円 | 53 |
| 1050 | - | - | - | オン | 55.7 | 9 円 | 53 |
| 1100 | オン | - | - | オン | 58.3 | 9 円 | 53 |
| 1150 | - | オン | - | オン | 59.8 | 9 円 | 52 |
| 1200 | オン | オン | - | オン | 60.0 | 9 円 | 50 |
| 1250 | - | - | オン | オン | 60.0 | 9 円 | 48 |
| 1300 | オン | - | オン | オン | 59.8 | 9 円 | 46 |
| 1350 | - | オン | オン | オン | 59.4 | 9 円 | 44 |
| 1400 | オン | オン | オン | オン | 60.2 | 9 円 | 43 |
8. ON/OFF & 暗くする操作の説明
A. PUSH スイッチを短く押す (短く押す時間 0.1s-1s),LED ドライバがオンまたはオフになります.
B. 暗示: PUSH スイッチを押して押す (1s-8s), LED ドライバーは暗示,明る化または暗示を達成することができ,暗示範囲は1-100%です.
C. メモリー:PUSHディミングにはディミングメモリ機能がある.
D. 暗化同期: 同じPUSHスイッチに接続された電源は,PUSHスイッチを15秒以上押して保持することで同期することができます.
E. DALI ディミングモード:電源をDALIシステムに接続し,DALIホストによってディミングすることができます.ディミング範囲は0-100%.
9. 必要な事項A について意図
1) 入力電源をオンにする前に,LEDスレッドを負荷に接続する必要があります.そうでなければ,LEDスレッドが損傷する可能性があります.
2) LEDドライブ入力が切れた後,出力には残電圧があり,約3分間維持できます.
