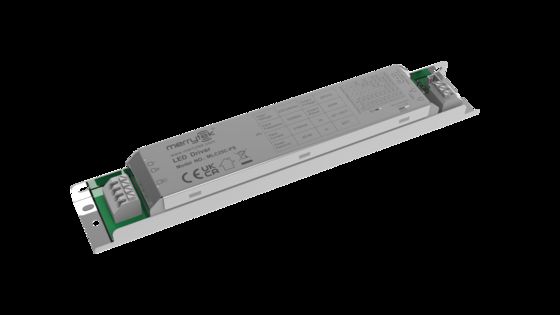

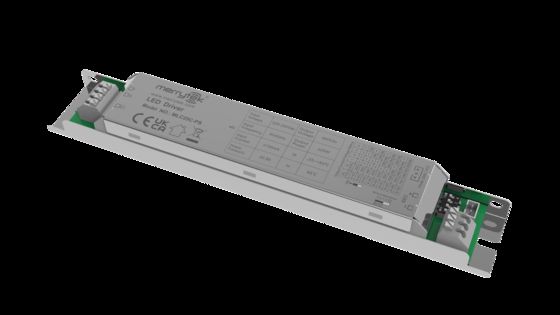

25W隔離センサーDIM LEDドライバー,PWMディミングターミナル,300-700mA電流MLC25C-PS
商品の詳細
| 電圧激動 | 220-240Vac 50Hz/60Hz | 待機電力 | ≤0.5W（Merrytek 5.8Ghzセンシングスプリットヘッド搭載） |
|---|---|---|---|
| 力率 | ≥0.95 (230V 最大負荷) | 作業モデル | 定電流 |
| フレッチャー | ≤5% | IP等級 | IP20 |
| 一生 | 5年保証@Ta 230V フルロード | ||
| ハイライト | 25W isolated LED driver,PWM dimming sensor driver,300-700mA LED driver |
||
製品の説明
25W 絶縁センサーDIM LEDドライバー、PWM調光端子付き、300-700mA電流
製品の特徴
- 絶縁された2段回路フレーム、完全な調光とちらつきなし。
- DIPスイッチで電流ギアを設定可能。
- 12V補助電源をサポートし、センシング分割ヘッドと組み合わせることで統合センシング機能を実現。
- PWM調光制御ポートを装備。
- 様々なマイクロ波センサーまたはワイヤレススマートモジュールに適しています。
パラメータ
| 製品シリーズ | MLC25C-PS |
|---|---|
| 定格電圧 | 220-240V AC 50Hz/60Hz |
| 待機電力 | ≤0.5W (Merrytek 5.8GHzセンシング分割ヘッド装備時) |
| サージ | 1KV(L/N,EN61000-4-5) |
| 力率 | ≥0.95 (230V 最大負荷) |
| 入力電流 | ≤0.13A @230VAC フル負荷 |
| 突入電流 | <15A(100us 半電流)@230V AC |
| 動作効率 | ≥84% (230V 最大負荷) |
| 出力 | |
| 動作モード | CC |
| 負荷の種類 | LED |
| ちらつき | ≤5% |
| 定電流精度 | 定電流精度 ±5% |
| 補助ドライバーパラメータ | 12VDC 電流: 100mA 最大 |
| 無負荷出力電圧 | 60VDC 最大 |
| 全負荷電力 | 25W 最大 |
| 負荷電流 | 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA |
| 負荷出力電圧範囲 | 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC |
| 異常保護要件 | |
| 保護モード | 入力過電圧保護 | 入力無負荷保護 | 入力短絡保護 |
| 環境要件 | |
| 動作温度 | 内蔵: -25℃～+50℃ |
| 最大シェル温度(Tc) | 85℃ |
| 保管温度/湿度 | -40℃～+80℃ 湿度: ≤85% (非結露) |
| 認証基準 | |
| 認証 | CE,UKCA,SAA |
| 環境要件 | RoHS2.0, Reach要件 |
| 安全規格(LVD) | EN61347-1, EN61347-2-13 |
| EMC規格 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| 耐電圧 | 一次対二次: 3.75KVAC 一次対アース :1.5KVAC |
| IP等級 | IP20 |
| 製品カテゴリ | クラスI |
| その他 | |
| 配線方法 | プッシュ端子、ワイヤ径:0.5-1.0mm² |
| 設置 | 内蔵 |
| パッケージ | PE袋仕切り、カートン(K=A) |
| 正味重量 | 144.5±5g |
| 寿命 | 5年保証@Ta 230V フル負荷 |
分割ヘッドの組み合わせ
| MC002D 6 | MC087D 1 | MC087D RC | MC131D A&B |
| MC137D A&B | MSA207D | MC068D RC | MC116D RC |
| MC116D B1 |
製品情報
配線と機能
寸法 (単位:mm)
パラメータ曲線
寿命曲線
出力電流設定
| 出力電流 | 電圧範囲 | S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|
| 300mA | 9-42V | - | - | - | - |
| 350mA | 9-42V | - | - | - | ON |
| 400mA | 9-42V | - | - | ON | - |
| 450mA | 9-42V | - | - | ON | ON |
| 500mA | 9-42V | - | ON | ON | - |
| 550mA | 9-42V | - | ON | ON | ON |
| 600mA | 9-42V | ON | - | ON | ON |
| 650mA | 9-38V | ON | ON | ON | - |
| 700mA | 9-36V | ON | ON | ON | ON |
初期化
電源投入時は点灯したままです。センサーを設定すると、センサーの状態に応じて変化します。
デフォルト設定
注文または顧客の要求に応じて対応する電流ギアを調整します。
適用上の注意
- 仕様に従って本製品を使用してください。使用条件を超えて使用した場合、故障が発生する可能性があります。
- 本製品は専門の電気技師が設置する必要があります。設置、配線、DIPスイッチの設定変更を行う前に、必ず電源を切ってください。
- 負荷LEDストリングは最初に接続し、その後入力電源をオンにしてください。そうしないと、LEDストリングが損傷する可能性があります。
- LEDドライバーの入力電源がオフになった後、出力端子には残留電圧があり、約3分間維持されます。
