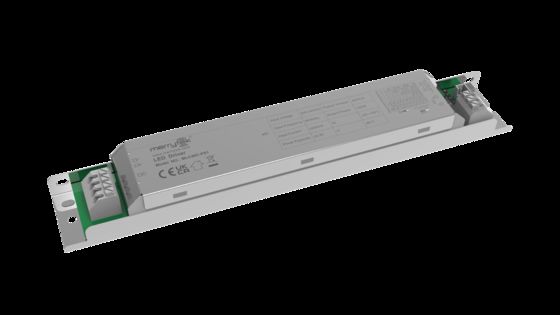

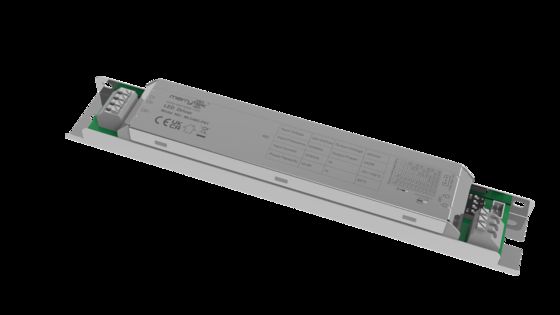

45W隔離センサーDIMLEDドライバー,PWMディミングターミナル,600-1050mA電流MLC40C-PS1
商品の詳細
| 電圧激動 | 220-240Vac 50Hz/60Hz | 待機電力 | ≤0.5W（Merrytek 5.8Ghzセンシングスプリットヘッド搭載） |
|---|---|---|---|
| 力率 | ≥0.95 (230V 最大負荷) | 作業モデル | 定電流 |
| フレッチャー | ≤5% | IP等級 | IP20 |
| 一生 | 5年保証@Ta 230V フルロード | ||
| ハイライト | 45W isolated LED driver,PWM dimming sensor driver,600-1050mA LED driver |
||
製品の説明
45W 絶縁調光LEDドライバー、PWM調光端子付き、600-1050mA電流
製品の特徴
- 絶縁型2段回路フレーム、完全調光、フリッカーフリー
- DIPスイッチで電流ギアを設定可能
- 12V補助電源に対応、センシング分割ヘッドで統合センシング機能を実現
- PWM調光制御ポートを装備
- 各種マイクロ波センサーまたはワイヤレススマートモジュールに適しています
技術パラメータ
| 製品シリーズ | MLC40C-PS1 |
|---|---|
| 定格電圧 | 220-240V AC 50Hz/60Hz |
| 待機電力 | ≤0.5W (Merrytek 5.8GHzセンシング分割ヘッド装備時) |
| サージ | 1KV(L/N,EN61000-4-5) |
| 力率 | ≥0.95 (230V 最大負荷時) |
| 入力電流 | ≤0.23A @230VAC フル負荷時 |
| 突入電流 | <20A(100us 半電流)@230V AC |
| 動作効率 | ≥86% (230V 最大負荷時) |
| 出力 | |
| 動作モード | CC |
| 負荷の種類 | LED |
| フリッカー | ≤5% |
| 定電流精度 | 定電流精度 ±5% |
| 補助ドライバーパラメータ | 12VDC 電流: 100mA 最大 |
| 無負荷出力電圧 | 60VDC 最大 |
| フル負荷電力 | 40W 最大 |
| 負荷電流 | 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA |
| 負荷出力電圧範囲 | 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC |
異常保護要件
| 保護モード | 入力過電圧保護 | 入力無負荷保護 | 入力短絡保護 |
|---|
環境要件
| 動作温度 | 内蔵: -25～+50℃ |
|---|---|
| 最大シェル温度(Tc) | 85℃ |
| 保管温度/湿度 | -40℃～+80℃ 湿度: ≤85% (結露なきこと) |
認証基準
| 認証 | CE,UKCA,SAA |
|---|---|
| 環境要件 | RoHS2.0, Reach要件 |
| 安全規格(LVD) | EN61347-1, EN61347-2-13 |
| EMC規格 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| 耐電圧 | 一次側対二次側: 3.75KVAC 一次側対アース: 1.5KVAC |
| IP等級 | IP20 |
| 製品カテゴリ | クラスI |
その他
| 配線方法 | プッシュ端子、ワイヤ径:0.5-1.0mm² |
|---|---|
| 設置 | 内蔵 |
| パッケージ | PE袋仕切り、カートン(K=A) |
| 正味重量 | 174±5g |
| 寿命 | 5年保証@Ta 230V フル負荷時 |
分割ヘッドの組み合わせ
| MC002D 6 | MC087D 1 | MC087D RC | MC131D A&B |
| MC137D A&B | MSA207D | MC068D RC | MC116D RC |
| MC116D B1 |
製品情報
配線と機能
寸法 (単位:mm)
パラメータカーブ
寿命カーブ
出力電流設定
| 出力電流 | 電圧範囲 | S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|
| 600mA | 9-42V | - | - | - | - |
| 650mA | 9-42V | - | - | - | ON |
| 700mA | 9-42V | - | - | ON | - |
| 750mA | 9-42V | - | - | ON | ON |
| 800mA | 9-42V | - | ON | - | ON |
| 850mA | 9-42V | - | ON | ON | - |
| 900mA | 9-42V | - | ON | ON | ON |
| 950mA | 9-42V | ON | ON | - | ON |
| 1000mA | 9-40V | ON | ON | ON | - |
| 1050mA | 9-38V | ON | ON | ON | ON |
初期化
電源投入時は点灯したままです。センサーが設定されると、センサーの状態に応じて変化します。
デフォルト設定
注文または顧客の要求に応じて対応する電流ギアを調整します。
アプリケーションに関する注意
- 本製品は仕様に従って使用してください。使用条件を超えて使用すると、故障が発生する可能性があります。
- 本製品は専門の電気技師が設置する必要があります。設置、配線、DIPスイッチの設定変更を行う前に、必ず電源を切ってください。
- 負荷LEDストリングは最初に接続し、その後入力電源をオンにしてください。そうしないと、LEDストリングが損傷する可能性があります。
- LEDドライバーの入力電源がオフになった後、出力端子に残留電圧があり、約3分間持続します。
