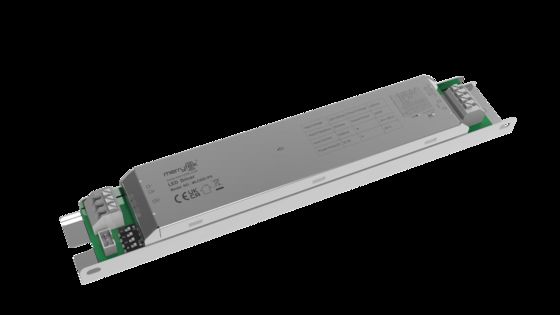

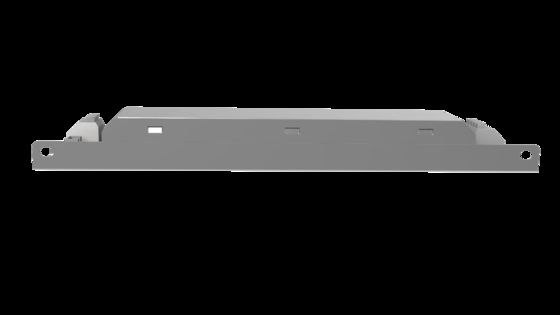

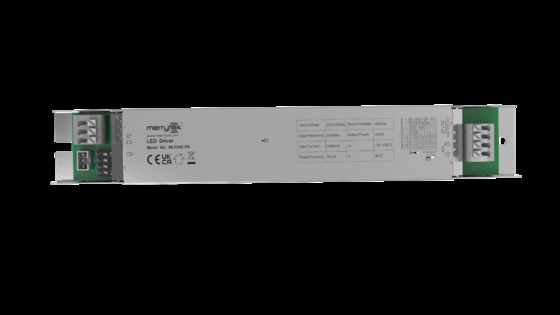

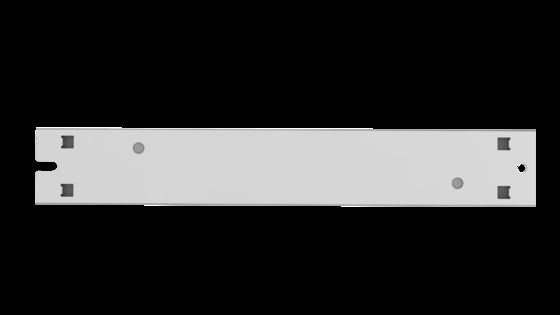

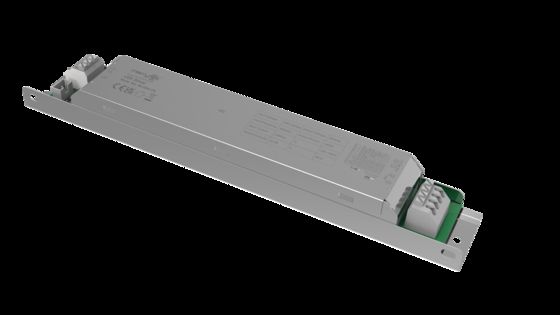

65W 絶縁センサーDIM LEDドライバー、PWM調光端子付き、1200-1600mA電流 MLC65C-PS
商品の詳細
| 電圧激動 | 220-240Vac 50Hz/60Hz | 待機電力 | ≤0.5W（Merrytek 5.8Ghzセンシングスプリットヘッド搭載） |
|---|---|---|---|
| 力率 | ≥0.95 (230V 最大負荷) | 作業モデル | 定電流 |
| フレッチャー | ≤5% | IP等級 | IP20 |
| 一生 | 5年保証@Ta 230V フルロード | ||
| ハイライト | 65W isolated sensor LED driver,PWM dimming terminal LED driver,1200-1600mA current sensor driver |
||
製品の説明
65W隔離センサーDIM LEDドライバー,PWMディミングターミナルで,1200-1600mA電流
製品の特徴
- 隔離された二段階回路フレーム,完全暗く,点滅しない
- 現在のギアを設定するサポートDIPスイッチ
- サポート 12V補助電源,分断感知頭で,統合感知機能を達成することができます
- PWMディミング制御ポートを装備する
- 各種マイクロ波センサーや無線スマートモジュールに適しています
パラメータ
| 製品シリーズ | MLC60C-PS |
| 定数電圧 | 220-240V AC 50Hz/60Hz |
| 待機電源 | ≤0.5W (メリーテック 5.8Ghz センシングスプリートヘッドを装備) |
| 波動 | 1KV ((L/N,EN61000-4-5) |
| パワーファクター | ≥0.95 (最大負荷230V) |
| 入力電流 | ≤0.23A @230VAC フルロード |
| 入力電流 | <20A ((100us半電流) @230V AC |
| 作業効率 | ≥86% (230V最大負荷) |
| 生産量 | |
| 作業モデル | CC |
| 負荷の種類 | LED |
| フリック | ≤5% |
| 常流精度 | 常流精度 ±5% |
| 補助ドライバーのパラメータ | 12VDC 電流:最大100mA |
| 無負荷出力電圧 | 60VDC 最大 |
| 全負荷の電源 | 最大65W |
| 負荷電流 | 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA |
| 負荷出力電圧範囲 | 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC この電流は,電流の電流と電流の電流の間の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流と電流の間隔を保持する電流 |
| 異常性保護の要件 | |
| 保護モード | 入力超電圧保護 負荷なしの入力保護 短回路保護 |
| 環境要件 | |
| 動作温度 | 内蔵: -25...+50°C |
| 最大シェル温度 ((Tc) | 85°C |
| 貯蔵温度/湿度 | -40°C~+80°C 湿度: ≤85% (冷却しない) |
| 認証基準 | |
| 証明書 | CE,UKCA,SAA |
| 環境要求 | RoHS2 について0範囲の要求 |
| 安全基準 (LVD) | EN61347-1,EN61347-2-13 |
| EMC規格 | EN55015,EN61547,EN61000-3-2,EN61000-3-3 |
| 電圧に耐える | 主要から次要: 3.75KVAC 主要から地面:1.5KVAC |
| IP 評価 | IP20 |
| 製品カテゴリー | クラスI |
| ほか | |
| 配線方法 | プレス端末,導線直径:0.5-1.0mm2 |
| 設置 | 内蔵 |
| パッケージ | PEバッグ 紙箱,紙箱 |
| 純重量 | 225±5g |
| 生涯 | 5年保証@Ta 230V フルロード |
スプリットヘッド コロケーション
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
製品情報
配線と機能
尺寸 (単位:mm)
パラメータ曲線
ライフタイム・カーブ
出力電流設定
| 出力電流 | 電圧範囲 | S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|
| 1200mA | 15~42V | - | - | - | - |
| 1250mA | 15~42V | - | - | - | オン |
| 1300mA | 15~42V | - | - | オン | - |
| 1350mA | 15~42V | - | - | オン | オン |
| 1400mA | 15~42V | - | オン | オン | - |
| 1450mA | 15~42V | - | オン | オン | オン |
| 1500mA | 15~42V | オン | - | オン | オン |
| 1550mA | 15~42V | オン | オン | オン | - |
| 1600mA | 15~40V | オン | オン | オン | オン |
初期化
センサーが設定されると センサーの状態に応じて変化します
デフォルト設定
オーダーや顧客の要求に応じて対応する電流ギアを調整する.
申請通知
- この製品を使用するには 仕様に従ってください. 使用条件を超えて使用した場合 障害が発生します.
- この製品は,プロの電気技師によって設置されるべきです. 設置,配線,DIPスイッチの設定を変更する前に電力を切ってください.
- 負荷 LED ストリングは最初に接続され,その後入力電力をオンにする必要があります,そうでなければ LED ストリングを損傷する可能性があります.
- LED駆動の入力が切れた後,出力端には残電圧があり,約3分維持できます.
