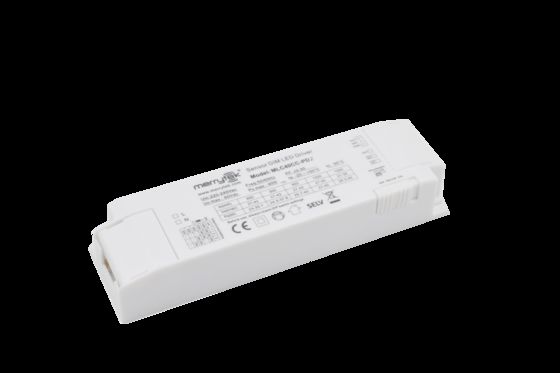

40W 絶縁センサー調光LEDドライバー、色温度選択機能付き、900-1050mA MLC40CC-PD2
商品の詳細
| 電圧激動 | 220〜240Vac 50Hz/60Hz | 待機電力 | ≤0.5W (無) センサーのスプリントヘッドを装備する) |
|---|---|---|---|
| 力率 | ≥0.95 (230V 最大負荷) | イングラッシュ電流 | ≤30A ((100us半電流) @230V AC |
| 作業モード | CC | IP等級 | IP20 |
| 一生 | 5年保証@Ta50/TC70℃、230V 全負荷 | ||
| ハイライト | 40W isolated LED driver,sensor DIM LED driver with warranty,LED driver color temperature selection |
||
製品の説明
40W 絶縁調光LEDドライバー、色温度選択機能付き、900-1050mA
製品の特徴
- 絶縁型2段回路フレーム、フル調光、フリッカーフリー
- DIPスイッチで電流ギアを設定し、スライドスイッチでCC/CW/WWを選択可能
- 8.5V補助電源をサポートし、センシング分割ヘッドにより統合センシング機能を実現可能
- PWM調光制御ポートを装備
- 各種マイクロ波センサーまたはワイヤレススマートモジュールに適しています
パラメータ
| 入力 | |
|---|---|
| 定格電圧 | 220-240V AC 50Hz/60Hz |
| 待機電力 | ≤0.5W (センシング分割ヘッド非装備時) |
| サージ | 1KV(L/N,EN61000-4-5) |
| 力率 | ≥0.95 (230V 最大負荷) |
| 入力電流 | ≤0.23A @230VAC フル負荷 |
| 突入電流 | ≤30A(100us 半電流)@230V AC |
| 動作効率 | ≥86% (230V 最大負荷) |
| 出力 | |
| 動作モード | CC |
| 負荷の種類 | LED |
| フリッカー | ≤5% |
| 定電流精度 | 定電流精度 ±5% |
| 補助ドライバーパラメータ | 8.5 ±0.5VDC 電流: 100mA 最大 |
| 無負荷出力電圧 | 60VDC 最大 |
| フル負荷電力 | 40W 最大 |
| 負荷電流 | 900mA/950mA/1000mA/1050mA |
| 負荷出力電圧範囲 | 900mA / 20 -42VDC 950mA / 20-45VDC 1000mA /20-40VDC 1050mA /20-38VDC |
| 異常保護要件 | |
| 保護モード | 入力過電圧保護; 入力無負荷保護 入力短絡保護 |
| 環境要件 | |
| 動作温度 | 内蔵: -25℃～+60℃ |
| Tcase-max | 85℃ |
| 保管温度/湿度 | -40℃～+80℃ 湿度: ≤85% (結露なきこと) |
| 認証規格 | |
| 認証 | CE,UKCA,SAA |
| 環境要件 | RoHS2.0, Reach要件 |
| 安全規格(LVD) | EN61347-1, EN61347-2-13 |
| EMC規格 | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| 耐電圧 | 一次側対二次側: 3.75KVAC |
| IP等級 | IP20 |
| 製品カテゴリ | クラスII |
| その他 | |
| 配線方法 | プッシュ端子、ワイヤ径:0.5-1.0mm² |
| 設置 | 内蔵 |
| パッケージ | PE袋仕切り、カートン(K=A) |
| 正味重量 | 135 ±5g |
| 寿命 | 5年保証 @Ta50℃/TC70℃、230V フル負荷 |
製品情報
配線と機能
寸法 (単位:mm)
パラメータカーブ
寿命カーブ
出力電流設定
| 出力電流 | 電圧範囲 | S1 | S2 |
|---|---|---|---|
| 1050mA | 20-38V | ON | ON |
| 1000mA | 20-40V | ON | - |
| 950mA | 20-42V | - | ON |
| 900mA | 20-42V | - | - |
初期化
電源投入後、半分の明るさになり、自己テスト後に0-10Vポート電圧設定の明るさに入ります（全明るさは一時停止）。
デフォルト設定
注文または顧客の要求に応じて対応する電流ギアを調整します。
適用上の注意
- 本製品は仕様に従ってご使用ください。使用条件を超えて使用した場合、故障が発生する可能性があります。
- 本製品は専門の電気技師が設置する必要があります。設置、配線、DIPスイッチの設定変更を行う前に、必ず電源を切ってください。
- 負荷LEDストリングは最初に接続し、その後入力電源をオンにしてください。そうしないと、LEDストリングが損傷する可能性があります。
- LEDドライバー入力の電源がオフになった後、出力端子には残留電圧があり、約3分間持続します。
