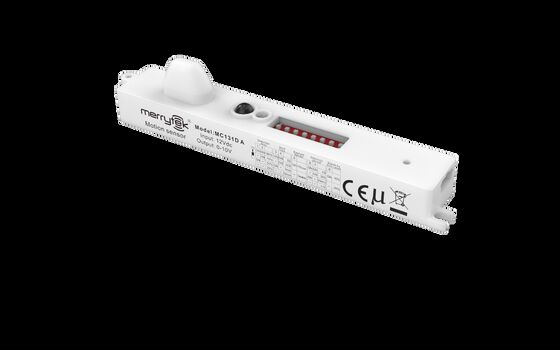

12Vdc ロングストリップ 0-10V調光モーションセンサー、リモコン機能付き、シェーディングなし MC131D A
商品の詳細
| 定格電圧 | 12±0.25VDC | 動作電流 | 22±2mA |
|---|---|---|---|
| 出力信号 | 0 - 10VDC 暗示信号 | 動作周波数 | 5.8GHz ±75MHz,ISM帯 |
| リップル電圧 | < 100mVp-p | 設置高さ | 3m (最大6m) |
| ハイライト | 12V 調光可能モーションセンサー,0-10V 調光可能ストリップセンサー,リモコンモーションセンサー |
||
製品の説明
12Vdc ロングストリップ 0-10V 調光可能モーションセンサー、リモートコントロール機能付き
製品の特徴
- 特許取得済みの小型結合ポールアンテナ
- 長いストリップシェル、小型アンテナ設計、シェーディングなし
- 超低 RF 出力、人間の健康に無害
- パラメータを調整するためのリモートコントロールとDIPスイッチをサポート
- 低い側波、金属環境への高い適応性
- 温度、湿度、騒音、気流、塵、光、その他の環境要因の影響を受けません。
機能の説明
| ✓ スイッチ機能 | ○日光収穫 |
| ✓ 2段階調光機能 | ○昼光優先機能 |
| ✓ 3段階調光機能 |
技術図
寸法
配線と機能
インストール
放射図
別売リモコン MH10
オプションの MH10 コントローラを使用するとリモート コントロール機能が利用できるため、操作の柔軟性が向上します。
初期化
センサーは最初に 100% の明るさでライトを点灯し、10 秒後に消灯します。初期化期間中は、外部のモーション検知信号は検出されません。
デフォルト設定
感度: 100% 遅延時間: 5 秒 日光閾値: 無効 スタンバイ期間: 0 秒 スタンバイ DIM レベル: 10%
申請通知
- センサーは専門の電気技師によって取り付けられる必要があります。設置、配線、ディップスイッチの設定変更等は電源を切ってから行ってください。
- 検知距離は、移動体の移動速度、移動体の大きさ、設置高さ、設置角度、設置環境がオープンかどうか、反射板の材質などに関係します。仕様に記載されている検出距離は、165cm/65kgのテスターでの代表的な値であり、開放的な屋内環境でテストされています。
- マイクロ波センサーを壁面に設置した場合、天井に設置した場合に比べて検知距離が大幅に長くなります。壁設置方式でご使用の場合は感度を下げてご使用いただくか、使用設定を弊社までご確認ください。光感度の閾値は、晴天、影がなく、周囲光が拡散反射する環境下です。時間帯、気候、環境が異なると、光センサーが検出する照度値が異なる場合があります。
- 異なる設置環境ではセンサーのパラメータを再設定する必要がある場合があります。次の手順を参照するか、製造元にお問い合わせください。
- このセンサーは屋内でのみ使用できます。屋外では風雨があり、周囲の動く物体により誤作動が発生します。
- センサー製品の設置高さは 6 メートルを超えることはできません。最適な高さは 3 メートルです。 2 つのセンサー間の距離は 3 メートル以上である必要があります
- センサーが金属ランプ内、金属反射面上、または狭い密閉環境に設置されている場合、マイクロ波が複数回反射され、誤作動の原因となります。センサーの感度を下げるか、メーカーに技術サポートをお問い合わせください。
- センサーの周囲にファン、DC モーター、下水道管、排気口などの移動信号がないことを確認してください。そうしないと、センサーが誤作動する可能性があります。
- 電子レンジは金属を透過できません。密閉型または半密閉型の金属製ランプへの設置は避けてください。また、製品を妨げる金属やガラスがあってはなりません。
- 異なるPWM / 0-10Vドライバーを備えたセンサー、低照度効果は異なる場合があります
- 出力電圧が安定し、リップル係数が低い DC 安定化電源を使用する必要があります。電源のリップルは 100mV 未満である必要があります。負荷電流は 30 mA より大きくなければなりません
- 製品仕様およびパラメータは予告なく最適化される場合があります。
