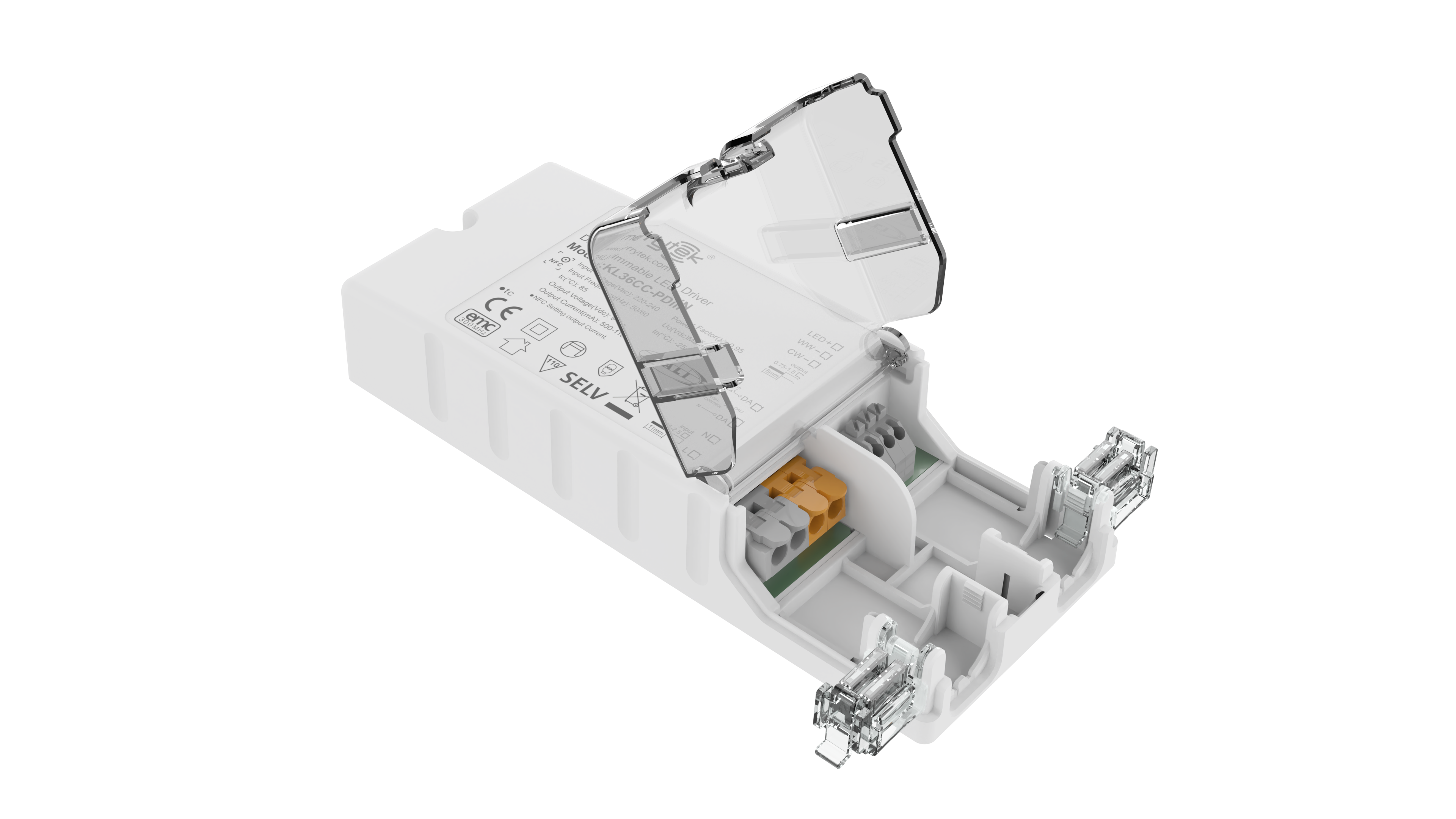

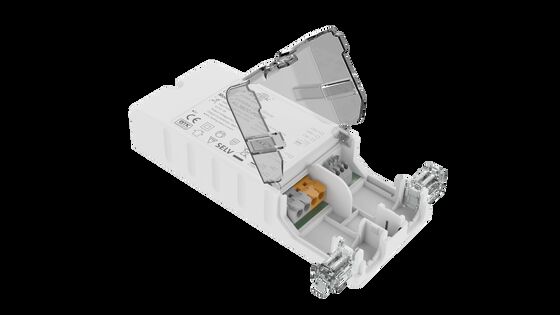

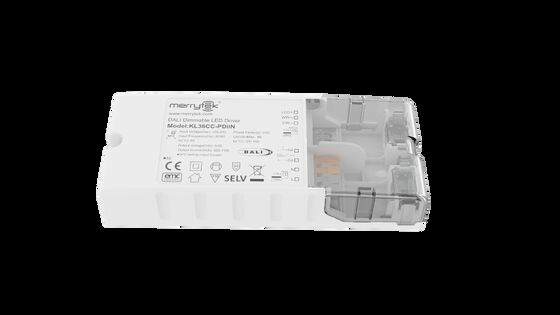

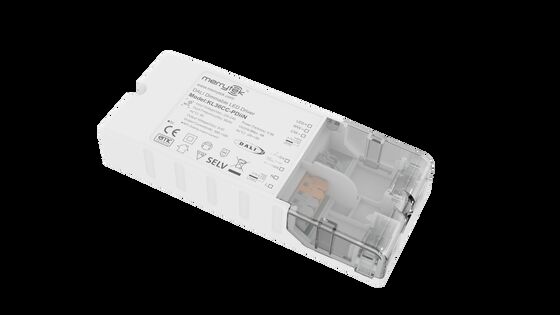

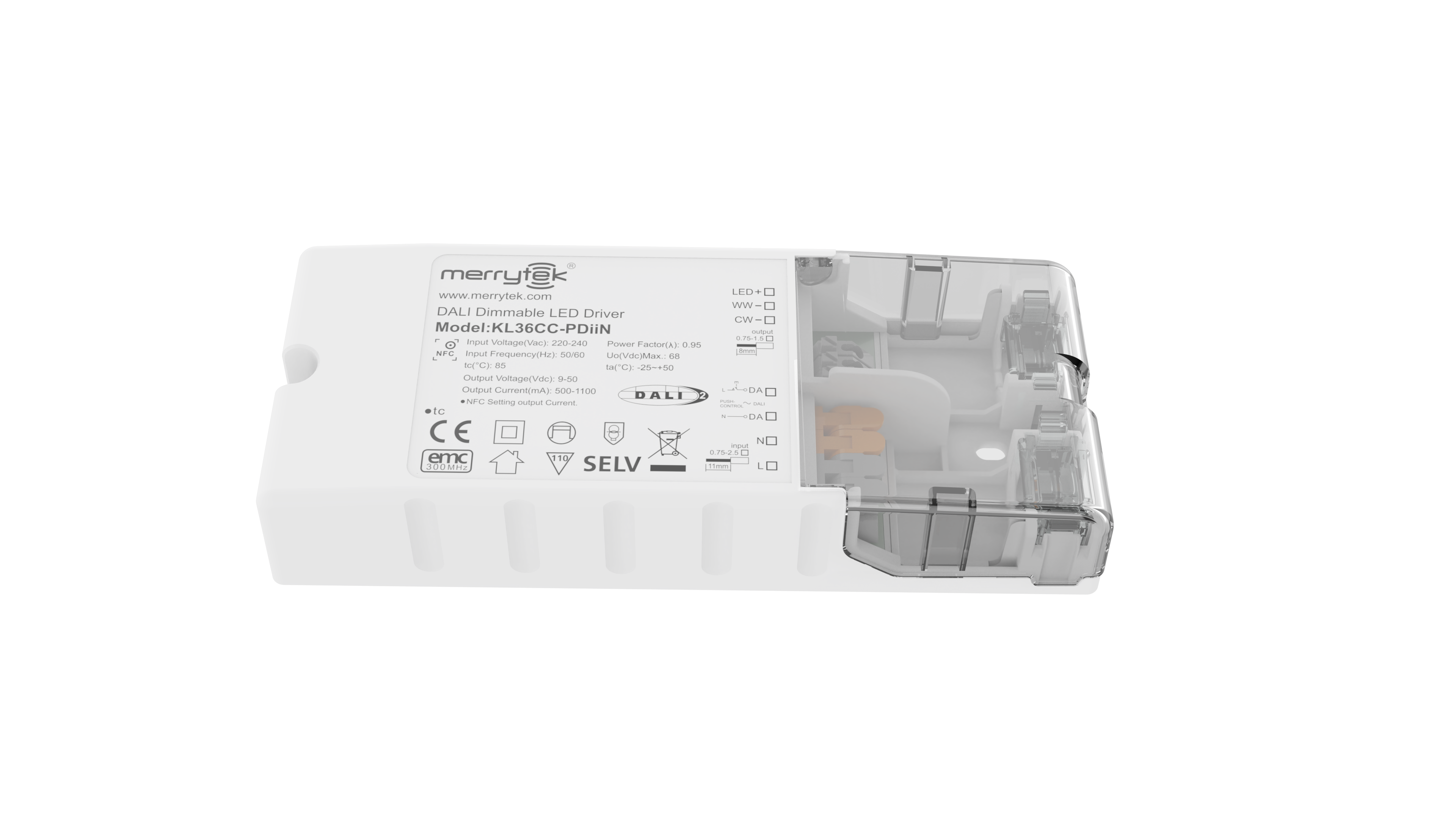

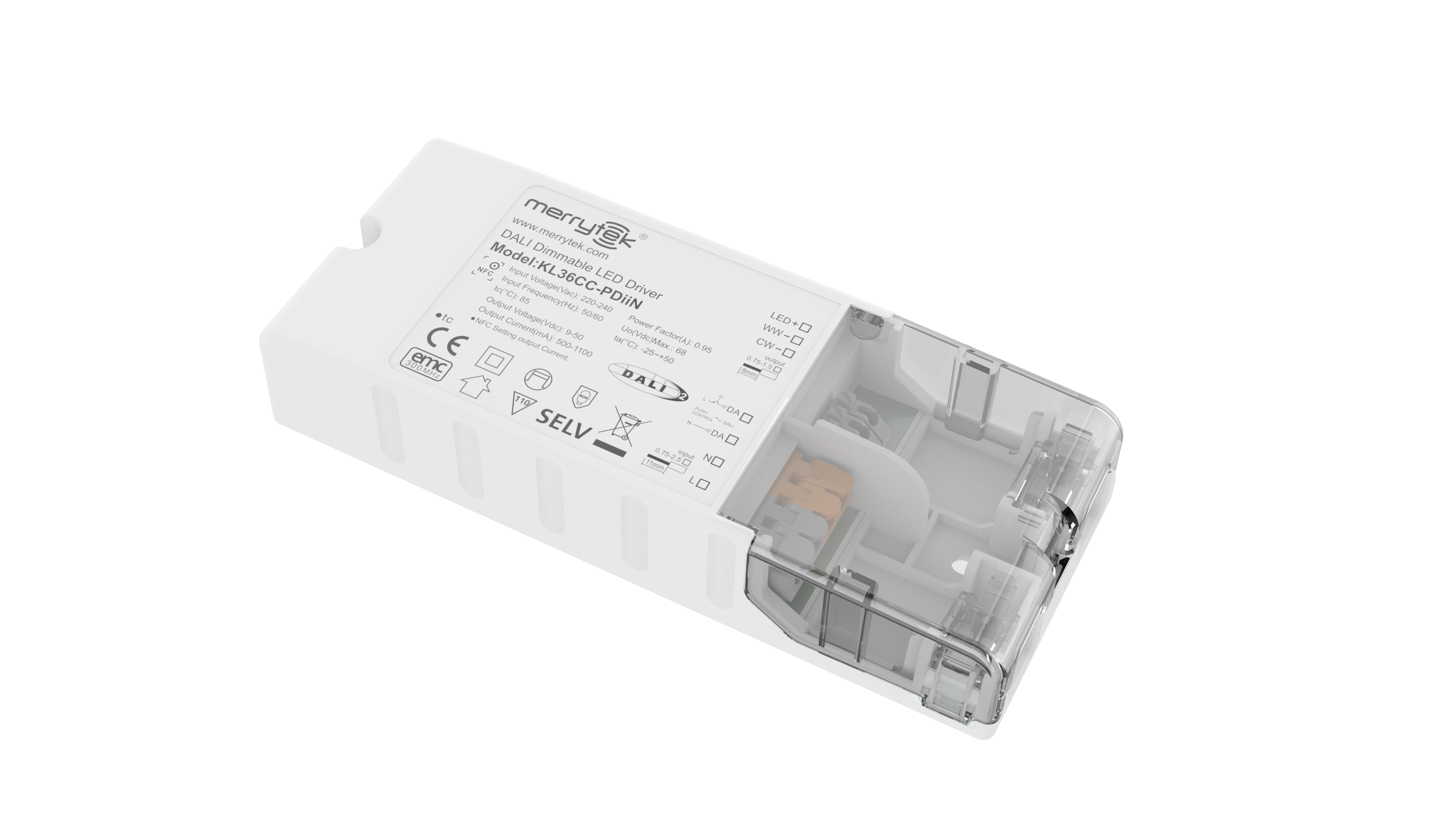

36W NFCプログラマブルDALI DT8 LEDドライバ 定電流 500mA～1100mA 出力
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 動作電圧 | 220〜240Vac 50Hz/60Hz | 力率 | ≥0.95 @230VAC (フルロード) |
|---|---|---|---|
| 待機電源 | ≤0.5W ((@230Vac) | 効率 | 88%最大@230VAC（全負荷時） |
| 動作モード | DALI2 DT8調光&PUSH調光 | 設置寸法 | 154*63*28mm |
| 保証 | 5年 | 出力常流 | 500-1100MA |
| ハイライト | 36W DALI DT8 LEDドライバ,NFCプログラム可能なLEDドライバー,定電流LEDドライバ 500mA |
||
製品の説明
36W NFCプログラマブルDALI DT8 LEDドライバ
定電流500mA～1100mA出力
製品の特長
- 全調光範囲でフリッカーフリー
- スタンバイ電力0.5W以下
- プッシュボタンによる一次調光
- ワイヤレスプログラミング用NFC技術
- 内蔵DALIインターフェースDT8
- 集中供給DC非常時動作DT19
- CLO補償
- 保護：短絡/過熱/過電圧
- 周囲温度が高い場合の電流ディレーティング
- メモリ機能付きプッシュ調光
- 5年保証
技術的パラメータ
入力仕様
| 動作電圧 | 198-264Vac 50Hz/60Hz |
| 定格入力電圧 | 220-240Vac 50Hz/60Hz |
| DC入力電圧範囲 | 200-240Vdc |
| 入力電流 | 最大0.19A |
| 入力突入電流 | <15A（半電流パルス幅100μs）@230Vac |
| 力率（@230V 100%負荷） | ≥0.95 |
| 全高調波歪率 | 標準：15%（@230Vac、100%負荷） |
| スタンバイ電力 | ≤0.5W（DALIオフ時の@230Vac） |
| 効率（@230Vac、100%負荷） | 最大88% |
| 配線方法 | 電線断面積：0.75～2.5mm² |
出力仕様
| 動作モード | 定電流 |
| 負荷タイプ | LED |
| リップル要件 | フリッカー値：全調光範囲で5%未満 |
| 起動時間 | <1秒（@230Vac）; <0.5秒（@200Vdc） |
| 無負荷出力電圧 | 最大68V DC |
| 負荷出力電圧範囲 | 9～50V DC |
| 全負荷出力電力 | 最大36W |
| 負荷出力電流 | 500～1100mA |
| 定電流精度 | ±5% |
| 配線方法 | 電線断面積：0.75～1.5mm² |
制御方法
| 一次PUSH調光 | 一次PUSH調光（最大リード線長：20m） |
| DALI調光 | DALI調光（最大リード長：300m） |
| 調光範囲 | 一次PUSH & DALI調光：0%～100% |
保護要件
| 出力過熱保護 | はい、自己回復機能なし（お問い合わせください） |
| 出力短絡保護 | はい、自己回復機能付き（お問い合わせください） |
動作環境
| 動作温度/湿度 | -25℃～50℃ 湿度：85%（結露しないこと） |
| 保管温度/湿度 | -40℃～80℃、湿度：85%（結露しないこと） |
| 最大ケース温度（Tc） | 85℃ |
安全性とEMC
| EMC規格 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| DALIプロトコル規格 | IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253 |
| 安全規格 | EN61347-1 EN61347-2-13 |
| 認証 | CE、CB、ENEC |
| 耐電圧 | 3750Vac、5mA、60秒（入力「L N」- 出力「SEC」） |
その他の仕様
| 保護等級 | IP20 |
| 保護の種類 | クラスII |
| 設置タイプ | 独立設置 |
| 寸法 | 154×63×28mm |
| 停電メモリ機能 | はい、PUSH停電メモリ |
| PUSH調光同期 | 並列：最大15台 シリーズ：最大25台 |
| 梱包要件 | PEバッグ + クラフトボックス + マニュアル + パーティション + 外箱（K=A） |
| 重量 | 179.5±5g |
| 寿命 | 5年 @Ta全負荷 |
注：すべてのパラメータは、特に指定がない限り、入力電圧230Vacおよび25度の環境でテストされています。
寸法
配線図
チャネルモード：2チャネルあたり1アドレス（209 DT8）; 2チャネルあたり2アドレス（207 DT6）; 2チャネルあたり1アドレス（207 DT6）
図A：PUSH調光（並列） | 図B：PUSH調光（直列）
図C：DALI調光
チャネルモード：1チャネルあたり1アドレス（207 DT6）
図D：PUSH調光（並列） | 図E：PUSH調光（直列）
図F：DALI調光
ディレーティングと調光曲線
調光曲線
電流対応電圧
| 電流（mA） | Pomax（W） | Uout（V） |
|---|---|---|
| 500 | 25.0 | 9～50 |
| 550 | 27.5 | 9～50 |
| 600 | 30.0 | 9～50 |
| 650 | 32.5 | 9～50 |
| 700 | 35.0 | 9～50 |
| 750 | 36.0 | 9～48 |
| 800 | 36.0 | 9～45 |
| 850 | 35.7 | 9～42 |
| 900 | 36.0 | 9～40 |
| 950 | 36.1 | 9～38 |
| 1000 | 36.0 | 9～36 |
| 1050 | 35.7 | 9～34 |
| 1100 | 36.3 | 9～33 |
LED器具モデルを選択する際の参考として、標準的な電流データセットを示しています。モバイルアプリを使用してNFCで1mA単位で調整することで、より多くの電流レベルを設定できます。
Merrytek NFCアプリをダウンロードするには、コードをスキャンしてください
ON/OFF & 調光操作の説明
- A. PUSHスイッチを短く押す（0.1秒～1秒）と、LEDドライバのオン/オフが切り替わります。
- B. 調光：PUSHスイッチを長押し（1秒～8秒）すると、2%～100%の範囲で調光または明るくすることができます。
- C. 色温度調整：PUSHでライトをオフにし、長押しして現在の明るさから色温度を調整します。離してもう一度押すと、逆方向に調整されます。5秒間操作がないと、色調整モードが終了します。
- D. メモリ：PUSH調光には調光メモリ機能があります。
- E. 調光同期：同じPUSHスイッチに接続された電源は、15秒以上長押しすることで同期できます。
- F. DALI調光モード：DALIホストを介してDALIシステムに接続し、0%～100%の範囲で調光します。
重要な注意点
- LEDドライバは、入力電源をオンにする前に負荷に接続する必要があります。そうしないと、LEDドライバが損傷する可能性があります。
- LEDドライブ入力をオフにすると、出力に残留電圧が発生し、約3分間維持されます。
- NFC経由でパラメータを設定する前に、ドライバの電源がオフになっていることを確認してください。
