ウルトラスリーム ライトオン/オフ モーションセンサ 最新のERP標準に準拠
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定格電圧 | AC220～240V、50Hz/60Hz | 待機電力 | ≤0.5W |
|---|---|---|---|
| 作業モード | ON/OFF機能 | 耐荷重 | 400W(誘導); 800W(抵抗膜) |
| 取付高さ | 2.5～6m | 一生 | 5 年保証 @Ta 230V 全負荷 |
| ハイライト | 超薄型三角感光センサー,ダイプスイッチを備えたオンオフモーションセンサー,ERP に準拠する動きセンサーライト |
||
製品の説明

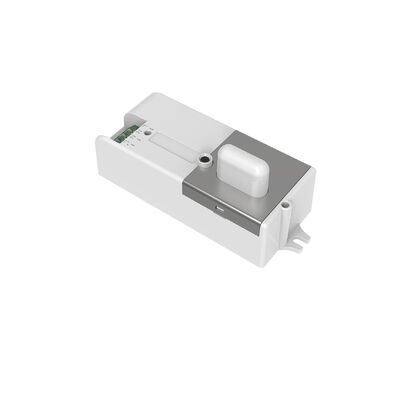

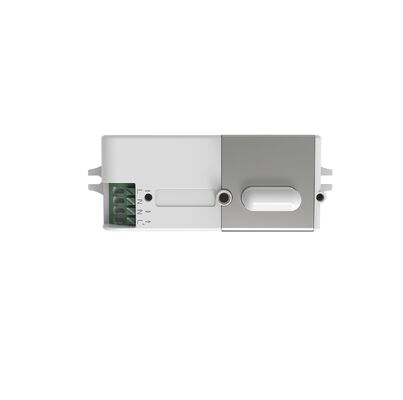

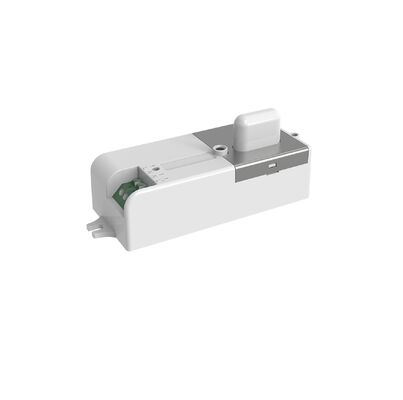

ウルトラスリーム ライトオン/オフ モーションセンサ
製品の特徴
- 5G,Wi-Fi,Bluetoothなどの無線信号からの干渉を防ぎます
- 特許を取得した二極アンテナ設計は,金属LEDプレートにセンサーが組み込まれるときの偽トリガーを避ける信頼性の高い検出を提供します
- RED 認証基準を満たす
- 隔離されていないスイッチ電源は,最新のERP規格にPF値の適合を維持する
- 異なる設置場所のDIPスイッチによる調整可能な検出感度
- トライ・プローフLEDライト用に特別に設計された超薄型
- 最大6mのマウント高度に対応する
- 5 年間の保証
テクニカルパラメータ
| 入力仕様 | |
|---|---|
| 稼働電圧範囲 | 198〜264V AC 50Hz/60Hz |
| 定位電圧 | 220-240V AC 50Hz/60Hz |
| 待機電源 | ≤0.5W |
| 超電圧試験 | L-N: 1kV |
| 出力仕様 | |
| 動作モード | ON/OFF 機能 |
| 負荷の種類 | 誘導性または抵抗性 |
| 負荷容量 | 400W (インダクティブ) 800W (レジスティブ) |
| マックス 突発容量 | 30A (50% Ipeak,第2回 =500uS, 230Vacフルロード,冷却開始); 60A (50% Ipeak,第2回 =200uS, 230Vac,フルロード,冷却開始) |
| センサーパラメータ | |
| 動作頻度 | 5.8 GHz ±75 MHz,ISMバンド |
| 送電力 | 0.5mW 最大 |
| 待ち時間 | 5s/30s/90s/5min/20min/30min |
| 検出感度 | 100%/75%/50%/25% |
| 日光センサー | 2Lux/10Lux/30Lux/50Lux/無効 |
| 半径を検出する | 4-6m (設置高度3m) |
| マウント高度 | 2.5~6m サポート,最大検出半径は4m |
| 角度を検知する | 150° (壁に固定) 360° (天井に固定) |
| 操作環境 | |
| 動作温度 | -25°Cから+60°C |
| 貯蔵温度 | -40°Cから+80°C (湿度: 10%~95% 凝縮しない) |
| 認証基準 | |
| 安全基準 | EN61058-1 |
| EMC 規格 | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| 環境要求 | RoHS に準拠する |
| 証明書 | CE レッド |
| その他の仕様 | |
| ワイヤリング | プレスイン型端末,線直径:0.75-1.5mm2 |
| IP 評価 | IP20 |
| 保護クラス | クラスII |
| 設置 | 内蔵 |
| サイズ | 77.5×34.5×22mm |
| パッケージ | バブルバッグ + クラップボード + カートン (K=A) |
| 純重量 | 58±2g |
| 生涯 | 5年保証 @Ta 230V フルロード |
注:検知領域は,物体の運動体積と運動速度によって影響されます.検知領域は,0.3m/sで歩いている170cmの高さの人物によってテストされます.
機能説明
ON/OFF 機能
センサーは"つだけ接続するように設計されています. 1つ以上の負荷を接続するとセンサーが損傷します.
放射線パターン
天井の設置
天井に設置された高度:3m
感度: 100%/75%/50%/25%
感度: 100%/75%/50%/25%
正常移動 (速度: 1m/s)
ゆっくり移動する (速度:0.3m/s)
天井の高度: 6m
感度:100%/75%
感度:100%/75%
正常移動 (速度: 1m/s)
ゆっくり移動する (速度:0.3m/s)
設置高度6mでは100%/75%の検出感度しか機能しません. 25%/50%の感度では動き信号が検出できません.
DIP スイッチ設定
日光センサーの設定
| スイッチ1 | スイッチ2 | スイッチ3 | 設定 |
|---|---|---|---|
| オン | オン | オン | 2Lux |
| - | オン | オン | 10Lux |
| - | オン | - | 30Lux |
| - | - | オン | 50Lux |
| - | - | - | 無効にする |
時間設定を保持する
| スイッチ4 | スイッチ5 | スイッチ6 | 設定 |
|---|---|---|---|
| オン | オン | オン | 5S |
| オン | オン | - | 30S |
| オン | - | オン | 90S |
| オン | - | - | 5分 |
| - | オン | オン | 20分 |
| - | - | - | 30分 |
検知エリア設定
| スイッチ7 | スイッチ8 | 設定 |
|---|---|---|
| オン | オン | 100% |
| オン | - | 75% |
| - | オン | 50% |
| - | - | 25% |
"無効"は日光センサーが動作しないことを意味します. 周囲の光に関係なく,動きが検出されると光が点きます.
オーバーライド機能
電源を消して,2秒以内に3回 (ON-OFF-ON-OFF-ON) センサーをオン/オフに切り替える.ライトは3回点滅し,その後常にオンになります.センサーの機能を回復するために電源をオフと再びオン.
初期化
電源を入れると,センサーは100%の明るさで自動的に光を入れます. 10秒後には,光を消します. 初期化中に,センサーは動きを検出できません.
工場設定
検知領域: 100% 待機時間: 5S 日光センサー: 停止
申請通知
- センサーはプロの電気技師によって設置されるべきです. 設置,配線,またはDIPスイッチ設定を変更する前に電力を切ってください.
- プラスチックやガラスのランプシェードに設置されたセンサーは 感度を下げます.厚さが3ミリメートル増えるごとに 20%減少します.
- 光感受性の限界値は,影や周囲の光の拡散反射のない日当たりの良い環境で測定される.環境,天候,気候,昼間,季節によって周囲のルックスレベルが異なります.
- センサーパラメータは,異なるインストール環境で再構成する必要があります.
- このセンサーは屋内での使用のみです.屋外での使用は防水に影響します.風,雨,移動する物体は誤ったトリガーを引き起こす可能性があります.
- 誘導センサー間の距離は3m以上である必要があります.
- 誤ったトリガリングを避けるために,金属,ガラス,コンクリートなどの高密度の物体に近いセンサーを配置しないでください.金属ランプ,反射表面,または閉ざされた環境に設置する場合,マイクロ波反射は誤ったトリガーを引き起こす可能性があります - 感度を低下させるまたはサポートのためにメーカーと連絡.
- センサー (ファン,DCモーター,下水道管,空気出口) の周りに動く信号がないことを確認し,誤ったトリガーを防ぐ.
- 新しい照明プロジェクトにおける大量適用前に5つのサンプルを試験する.
- 製品仕様は,継続的な改善のために,予告なしに変更される可能性があります.
- センサーが金属板の下に組み込まれている場合,センサーの表面がスペースなしで金属プレートにシームレスに接近していることを確認します.
