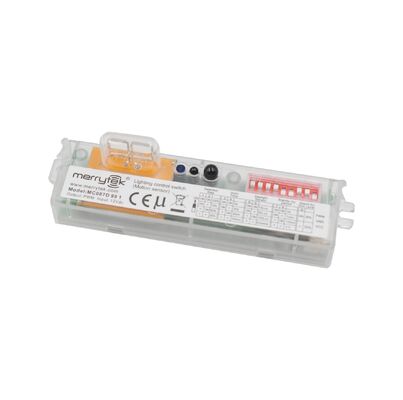

透明シェル PWM調光トライプルーフライトセンサー 駐車場用、特許取得済みアンテナデザイン MC087D 99 1
商品の詳細
| 動作電圧範囲 | 12±1VDC | 出力信号 | PWM / 0-10V調光信号 |
|---|---|---|---|
| 取付高さ | 3m (最大6m) | 作業環境温度 | -25~60℃ |
| 動作電流 | 20±3mA | インストール | 内蔵 |
| パッケージ | カートン (K=A) | 一生 | 5年保証@TA |
| ハイライト | PWM調光防爆型ライト,人感センサー駐車場ライト,特許取得済みアンテナセンサーライト |
||
製品の説明
駐車場用透明シェルPWM調光トライプルーフライトセンサー
製品の特徴
- 12V DC入力、0-10V調光信号またはPWM調光信号出力
- オプションの3段階調光および2段階調光、検出エリア調整可能
- 特許取得済みの対向ダイポールアンテナ設計とアダプティブアルゴリズム
- 金属環境でのサイドローブ放射による誤トリガーを排除
- 駐車場および類似の用途に最適
- リモートコントロールとDIPスイッチ設定で簡単なセットアップ
技術仕様
| 入力仕様 | |
|---|---|
| 定格電圧 | 12±1Vdc |
| 動作電流 | 20±3mA |
| リップル電圧 | <100mVp-p |
| 出力仕様 | |
| 出力信号 | PWM調光信号 | 0-10VDC調光信号 |
| 昼光センサー | |
| 昼光優先ON | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| 昼光優先OFF | 150Lux | 200Lux | 300Lux |
| センサーパラメータ | |
| 送信電力 | 1mW Max. |
| 検出エリア（半径） | 天井設置3m: r≥4m@0.3m/s, r≥2.5m@1m/s 壁設置: r≥5m@0.3m/s, r≥3m@1m/s |
| 設置高さ | 3m (6m Max) |
| 環境仕様 | |
| 動作温度 | -25～60℃ |
| 保管温度 | -40～80℃ |
| 湿度 | ≤85%結露なきこと |
| 認証および規格 | |
| 認証済み | CE |
| 環境要件 | RoHS 2.0, Reach |
| IP等級 | IP20 |
| その他の仕様 | |
| 配線 | 3ピン2.0mm端子 |
| 設置 | 内蔵 |
| パッケージ | クラップボード+カートン(K=A) |
| 寿命 | 5年保証 |
モデルバリエーション
| モデル番号 | MC087D 99 1 |
|---|---|
| セットモード | トップディップ | ボトムディップ | トップディップ | ボトムディップ |
| 取り付け構造 | クランプ構造 | クランプ構造 | ネジ取り付け構造 | ネジ取り付け構造 |
| 出力信号 | PWM調光信号 | PWM調光信号 | PWM調光信号 | PWM調光信号 |
| 製品画像 |  |
機能モード
| 機能 | 設定 |
|---|---|
| ON/OFF機能 | 待機期間を「0秒」に設定 |
| 2段階調光機能 | 待機期間を「+∞」、昼光センサーを「無効」に設定 |
| 3段階調光機能 | 待機期間を「1分/10分」、昼光センサーを「無効以外」に設定 |
| 昼光優先 | 待機期間を「+∞」、昼光センサーを「10Lux/30Lux/50Lux」に設定 |
製品情報
寸法
機能と配線図
設置ガイド
設置上の注意: マイクロ波アンテナと金属板およびランプハウジングの距離は3.2mm以上とし、金属板の段差は2mm以下としてください。それ以外の場合はマイクロ波アンテナの動作に影響します。
DIPスイッチ設定
| 機能 | 検出エリア | 保持時間 | 昼光センサー | 待機期間 | 待機調光レベル | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ON | ON | 100% | ON | ON | 5秒 | ON | ON | 15Lux | ON | ON | 0秒 | ON | 20% |
| Ⅱ | ON | - | 75% | ON | - | 30秒 | ON | - | 50Lux | ON | - | 1分 | - | 30% |
| Ⅲ | - | ON | 50% | - | ON | 3分 | - | ON | 150Lux | - | ON | 10分 | ||
| Ⅳ | - | - | 25% | - | - | 10分 | - | - | 無効 | - | - | +∞ | ||
注: 待機期間ダイヤルコードを+∞に設定すると、半輝度シャットダウンの昼光優先モードに入ります。
放射パターン
初期化とデフォルト設定
初期化プロセス
電源投入後、ライトは100%の明るさで点灯し、10秒後に消灯します。初期化中は、外部の動き検知信号は検出されません。
デフォルト設定
- 感度: 100%
- 保持時間: 5秒
- 昼光センサー: 無効
- 待機期間: 0秒
- 待機調光レベル: 20%
適用ガイドライン
重要な設置上の注意:
- 設置は資格のある電気技師のみが行ってください
- 設置、配線、またはDIPスイッチ設定の変更を行う前に、必ず電源を切ってください
- 検出エリアは、物体の速度、サイズ、設置高さ、角度、環境、反射材によって異なります
- 壁設置は、天井設置と比較して検出エリアを大幅に拡大します
- センサーパラメータは、異なる設置環境に合わせて調整が必要な場合があります
- 屋内使用のみ - 屋外使用は防水性能に影響します
- 最大設置高さ: 6メートル（最適: 3メートル）
- センサー間の最小距離: 3メートル
- 移動物体、ファン、DCモーター、または空気出口の近くへの設置は避けてください
- マイクロ波は金属を透過しません - 密閉された金属筐体には設置しないでください
- 安定した出力電圧と低いリップル係数を持つDC安定化電源を使用してください（<100mV）
- 負荷電流は25mA以上である必要があります
