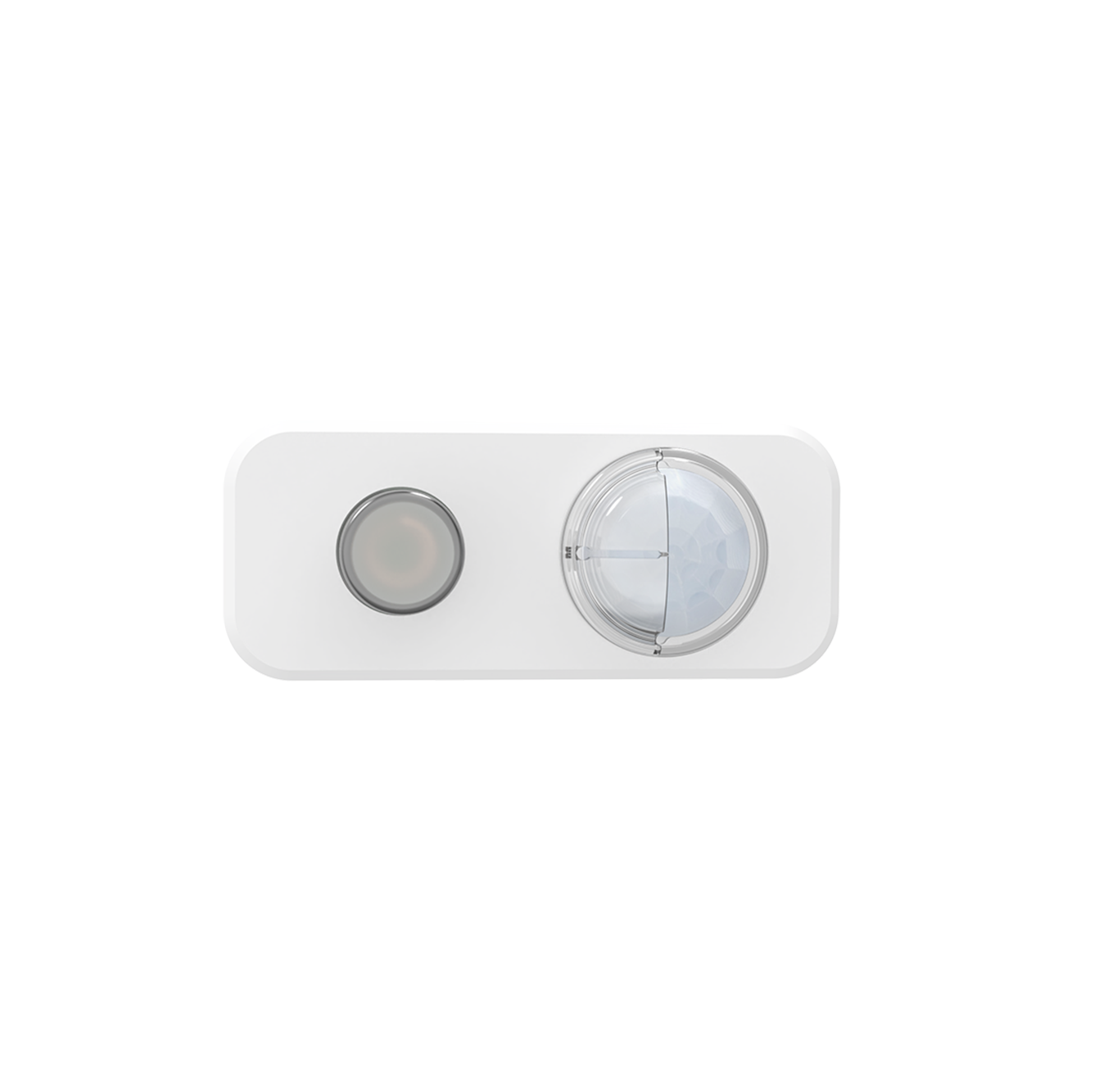

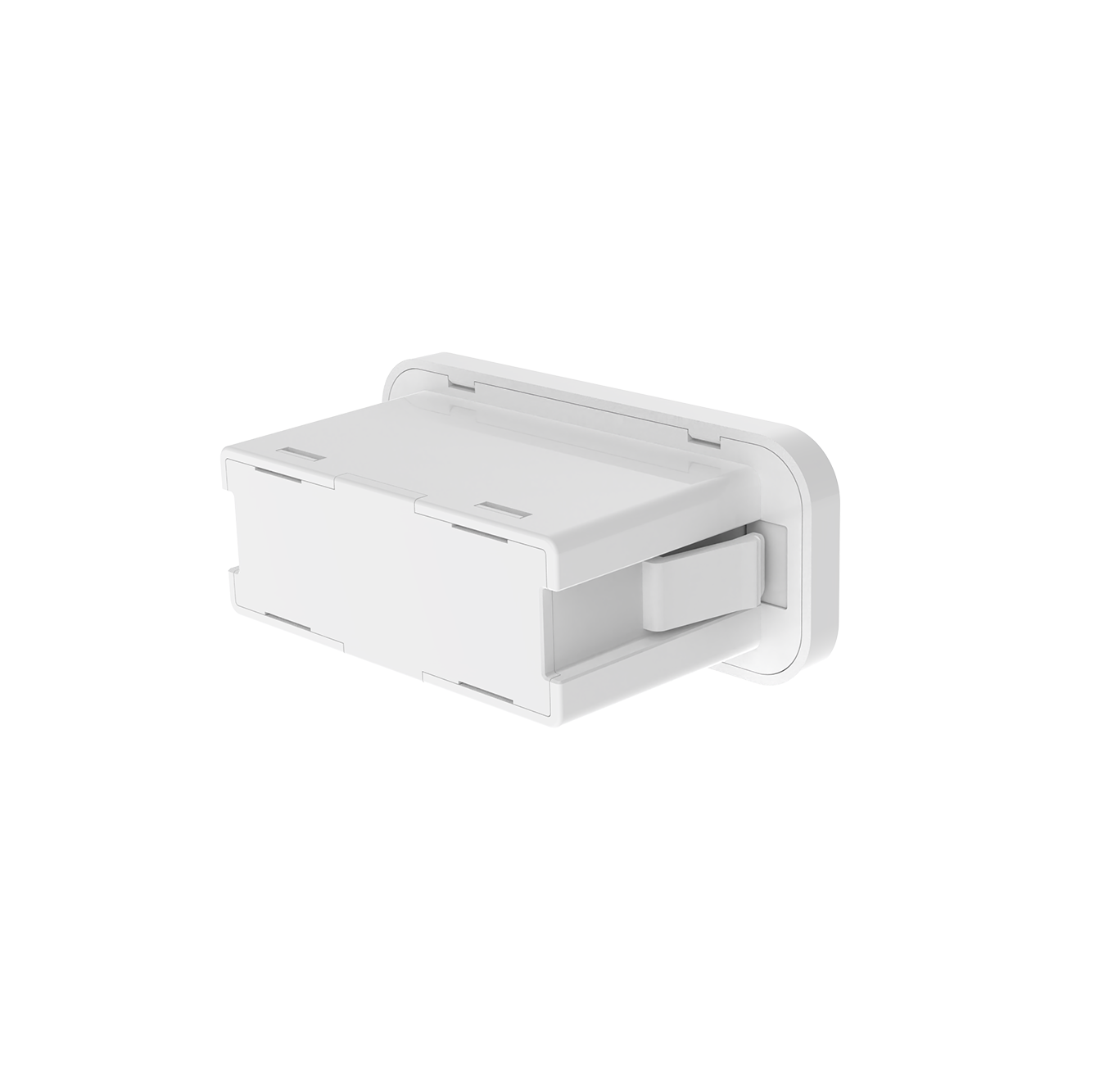

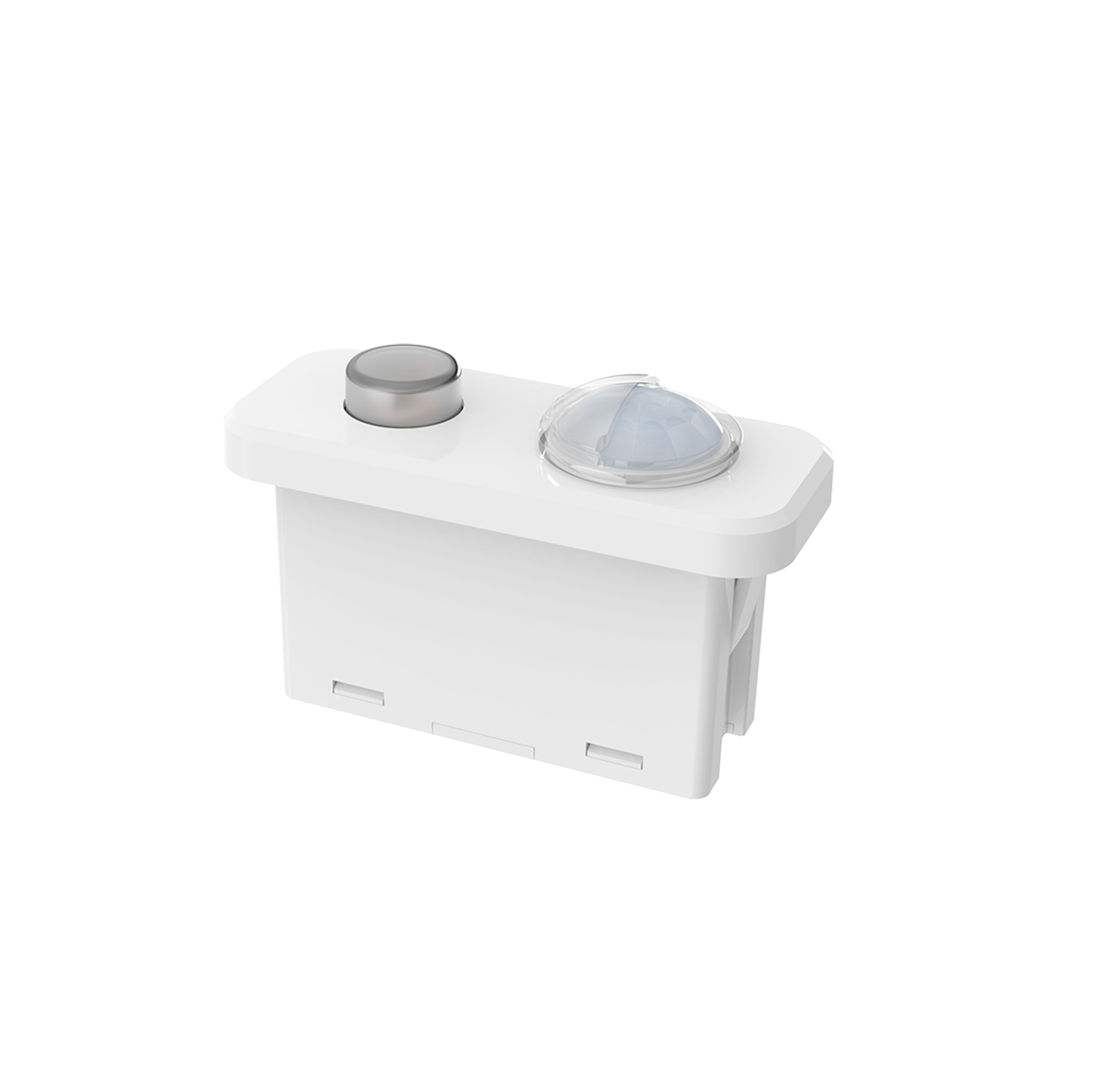

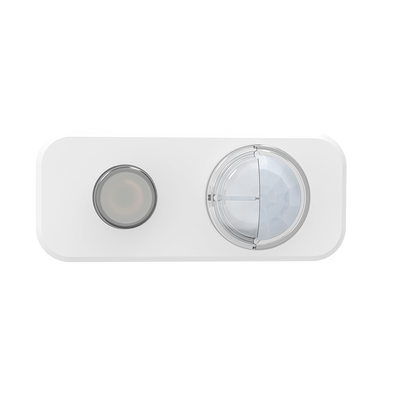

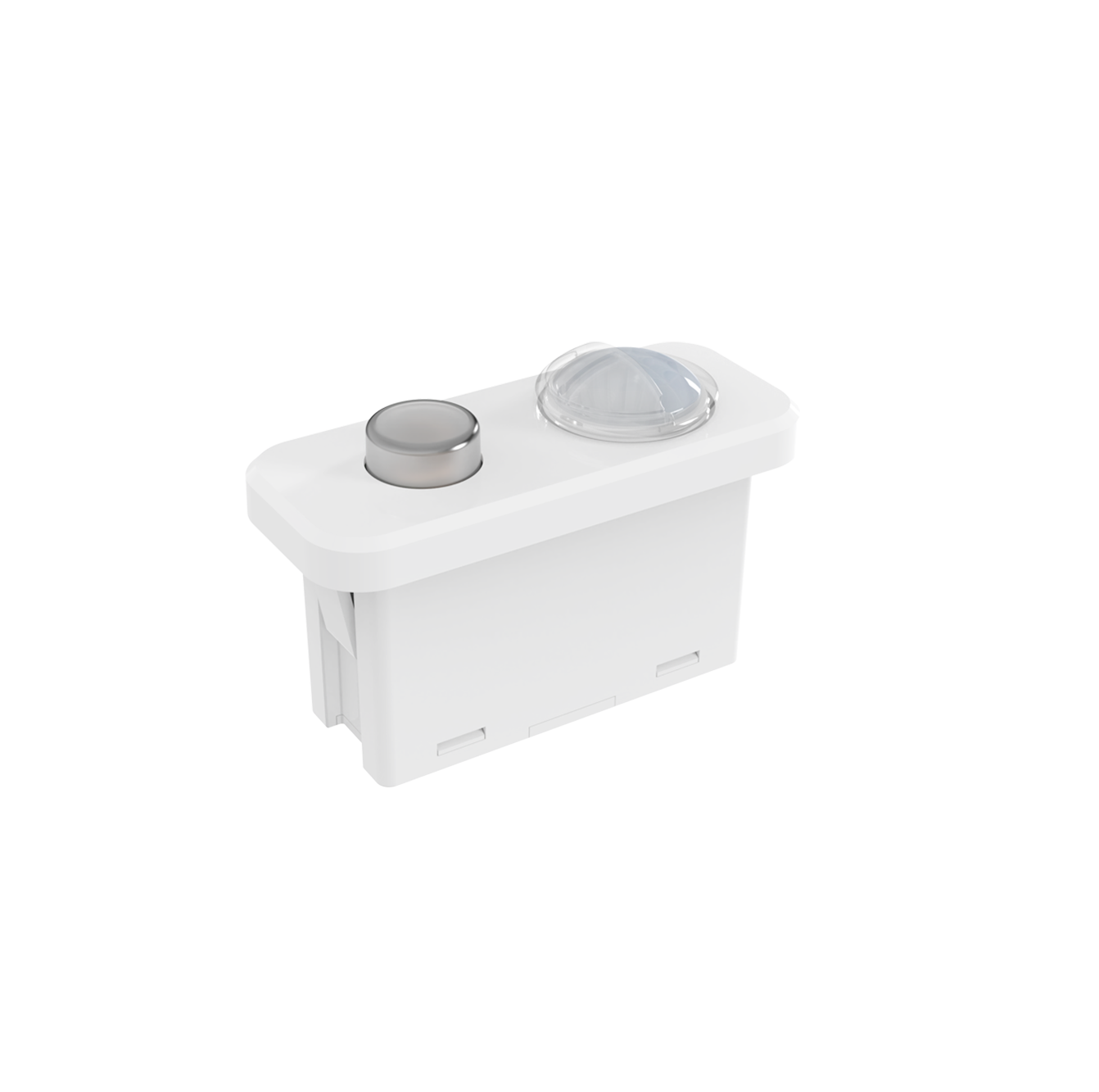

ダリ2&D4i 認証済み,ディマブル PIR モーションセンサー,Zhaga Book20ソケット,プレイ&プラグ
商品の詳細
| 定格電圧 | 12-24V DC | 動作電流 | 12±5mA@16VDC |
|---|---|---|---|
| リップル電圧 | <100MVP-P | 出力信号 | ダリ調光 |
| 検出モード | PIR 検出 | 設置高さ | 通常 3m (最大 4m) |
| IP等級 | IP20 | 一生 | 5年保証@TA（屋内） |
| ハイライト | DALI モーションセンサー ディム可能なPIR,Zhaga Book20ソケットモーション検出器,D4i認定プラグプレイセンサー |
||
製品の説明
DALI-2 & D4i 認定の調光可能な PIR モーション センサー
Zhaga Book20 ソケット互換のプラグアンドプレイ モーション センサー。DALI-2 および D4i 認証を取得し、D4i ドライバーとのシームレスな統合を実現します。
製品の特徴
- DALI-2 および D4i は D4i ドライバーとの互換性を認定済み
- モーション センサー インスタンス タイプ 3 (303) および光センサー インスタンス タイプ 4 (304)
- 屋内最大取り付け高さ 4m、PIR モーション検知機能付き
- すべてのセンサーパラメータはDALIセントラルコントローラー経由で設定可能
- プラグアンドプレイインストール用のZhaga Book20ソケット
技術的パラメータ
| 入力 | |
|---|---|
| 定格電圧 | DC12～24V |
| 動作電流 | 12±5mA @16V DC |
| リップル電圧 | <100mVp-p |
| 出力 | |
| 出力信号 | DALI調光 |
| センサーパラメータ | |
| 検出モード | PIR検出 |
| 検知エリア | DALIマスター設定 |
| ホールドタイム | DALIマスター設定 |
| 昼光センサー | DALIマスター設定 |
| 日光優先 | DALIマスター設定 |
| 調光レベル | DALIマスター設定 |
| 検知範囲（半径） | 天井設置高さ3m：r≧2.5m（感度100％、屋内オープンスペース60㎡） |
| 設置高さ | 通常 3m (最大 4m) |
| DALIパラメータ | |
| モーションインスタンス | 62386-303 |
| 昼光インスタンス | 62386-304 |
| DALI ドロー | 2mA |
| 環境 | |
| 使用温度 | -20℃～+55℃ |
| 保管温度 | -40℃ ～ +80℃、湿度 ≤85% (結露なきこと) |
| 認証基準 | |
| 認定済み | CE |
| 環境要件 | RoHS 2.0、REACH準拠 |
| IP等級 | IP20 |
| その他の仕様 | |
| 配線 | 2ピンPH2.0端子 |
| インストール要件 | Zhaga Book20のインストール |
| 梱包要件 | 下見板 + カートン (K=A) |
| 正味重量 | 15.8±3g |
| 一生 | 5年保証@Ta(屋内) |
機能の説明
| 関数 | 構成 |
|---|---|
| ON/OFF機能 | DALIマスター設定 |
| 2段階調光機能 | DALIマスター設定 |
| 3段階調光機能 | DALIマスター設定 |
| 日光採取 | DALIマスター設定 |
| 日光優先 | DALIマスター設定 |
| ネットワーク機能 | DALIマスター設定 |
製品情報
外形寸法図（単位：mm）
カット穴サイズ
関数
配線
取り付け説明書
検知範囲
初期化
電源を入れた後、センサーは 12 秒間ウォームアップしてから動作を開始します。
デフォルト設定
感度: 100%、ホールド時間: 5 秒、日光センサー: 無効、スタンバイ期間: 0 秒、スタンバイ DIM レベル: 10%
申請通知
- 取り付けは、電源を切った状態で専門の電気技術者が行ってください。
- PIRセンサーは物質を透過できません - センサーと移動物体の間に障害物がないことを確認してください
- 寒い季節に厚着をしていると検出が困難になる場合があります
- エアコンや熱源からの熱信号により、誤作動が発生する可能性があります
- 屋内でのみ使用 - 屋外の太陽光は検出性能に影響を与えます
- 調光性能は DALI-2 ドライバーによって異なります
- 影のない日当たりの良い環境で測定された日光閾値
- 検出距離は高さ、取り付け位置、環境温度に影響されます
- 入力電圧の安定性と低リップル率 (<100mV) を備えた安定した DC 電源が必要
- 新しい環境に大量にインストールする前に、少なくとも 5 台のユニットでテストしてください
ご注意：周囲温度が人体温度範囲（36℃〜37℃）に近づくと、PIRモーション検知が大幅に弱まります。周囲温度または LED トレイの温度が 55℃ を超えると、誤ったトリガーが発生する可能性があります。感度を下げるか、別のセンサーの配置を検討してください。
