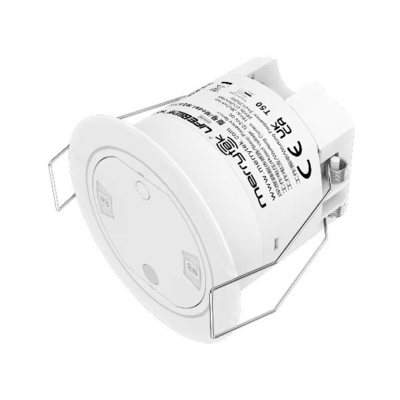

24GHz 中間空間検知エリアシステム インテリジェント照明制御アプリケーションのためのインテリジェントプレゼンスセンサー
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x動作電圧 | 12/24VDC | 通信モード | NO/NC乾燥接触 (工場設定はNO乾燥接触) |
---|---|---|---|
労働力 | ≤1W @24Vdc | 適用する | ホテルルーム/寝室 |
検出の感受性 | 25%から100% | 一時待機時間 | 5s/30s/1min/ 3min/5min/10min/20min/30min 試聴する |
日光の検出の範囲 | 5Lux/15Lux/30Lux/50Lux/100Lux /150Lux/無効 | 設置高度 | 2.5-3.5m (典型的には3m) |
設置 | 切断穴 Φ70mm | 検出範囲 | ≥2.5m (半径) |
ハイライト | 24GHz 統合表示センサー,中間空間検出エリアシステム,インテリジェント照明制御 統合表示センサー |
24GHz 中間空間検出エリアシステム インテリジェント照明制御アプリケーションのための統合表示センサー
1.特徴
1) 正確な存在/不在出力
2) NO/NC乾燥接触出力
3) 24Ghz ISM バンド ミリメートル波レーダー技術
4) 円形感知放射線 単一のセンサーで全空間を効果的に管理する
5) センサーパラメータをリモコンで調整し,グループ割り当て
2パラメーター
入力/出力 | 入力電圧 | 12~24V DC |
定数電圧 | 24V DC | |
稼動電流 |
@12Vdc:最大50mA @24Vdc30mA 最大 |
|
労働力 | ≤1W @24V DC | |
出力信号 | NO/NC乾燥接触 (工場設定はNO乾燥接触) | |
センサーパラメータ | レーダー周波数 | 24GHz-24.25GHz ISM帯 |
送電力 | 5mW 最大 | |
検知領域 | MH10 リモコン設定: 25%~100% | |
待ち時間 | MH10 リモコン設定:5s/30s/1min/3min/5min/10min/20min/30min | |
日光センサーの限界値 | MH10 リモコン設定: 5Lux/15Lux/30Lux/50Lux/100Lux /150Lux/無効 | |
半径検出範囲 (QS1モード100%感度に基づいて) |
運動検出 (高度3m):3-4m 軽微な動きを検知する (高度3m):2.5〜3.5m 存在 (高さ3m):2.5〜3.5m |
|
リモコン | 入手可能 | |
設置高度 | 2.5-3.5m 典型的な値:3m | |
3dBの光角 | 30° (水平) | |
50° (垂直) | ||
応用環境 | 穴を掘る | Φ70mm |
作業温度 | 0°C+50°C | |
貯蔵温度 | -25°C~+80°C | |
証明書規格 | 証明書 | FCC/RED |
環境問題要求事項 | RoHS に準拠する | |
IP 評価 | IP20 | |
注: "N/A"は,利用できないことを意味します. |
3サイズ(ミリ)
4.ワイヤリング
5検知エリア
6角度を調整できる例
7検出信号
この製品は人間の動き,小さな動き,存在のシグナルを検知し,睡眠状態で人間の存在/非人間の検出を実現します.軽い移動存在のシグナル:
わかった移動信号:検知領域内での重要な人間の動き (歩行) を検知する.
わかった軽い移動信号検知領域内にある 人間のわずかな動きを検出します 例えば 前向きに傾き 前向きに傾き 後向きに傾き 腕を振り回し 頭を振ったり タイプしたり 携帯電話で遊ぶなどです
わかった存在信号:呼吸によって引き起こされる人間の腹部と胸部膨張の行動を検知しますが 移動信号や軽微な移動信号は検知できません
