x商品の詳細
| 指定入力電圧 | 220〜240Vac 50Hz/60Hz | 電圧範囲をDC入力 | 200〜240Vdc |
|---|---|---|---|
| 動作モード | 一定した流れ | 制御方法 | DALI DT6 と pushDIM |
| パワーファクター | ≥0.95 | 効率性 | 88% |
| 流動 | 500/550/600/650/700/900/1000mA | サイズ | 136x42.5x24mm |
| IP 評価 | IP20 | 保証 | 5 年 |
製品の説明

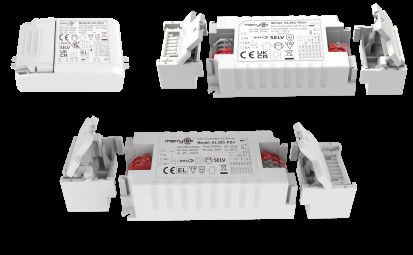

30W DALI DT6 と pushDIM 調整可能な LED 下照明の常流 LED ドライバ
1記述
-集中電源の直流緊急操作DT19
- 暗調範囲全体で点滅しない
スタンドバイ電源は0.5W以下
- ボタンを押して,プライマリーディム
-内蔵 DALI インターフェース DT6
防護:短回路/過熱/過電圧
- 高温の環境で電流を降ろす
-PushDIMはメモリ機能で
-5年間の保証
2.パラメータ
| マイクロシリーズ |
KL30C-PDii KL30C-PDii |
||||||
| インプット | 稼働電圧 | 198-264Vac 50Hz/60Hz | |||||
| 指定入力電圧 | 220-240Vac 50Hz/60Hz | ||||||
| DC 入力電圧範囲 | 200~240Vdc | ||||||
| 入力電流 |
0.16A マックス 0.11A マックス 0.16A マックス |
||||||
| 入力流入電流 | <15A (半電流パルス幅100μs) @230Vac | ||||||
| パワーファクター (@230V100%負荷) |
≥ 095 ≥ 095 ≥ 095 |
||||||
|
全和音歪み (電圧230Vac,100%の負荷) |
典型的な:20% | ||||||
| 待機電源 | ≤0.5W (@PUSHやDALIがオフになった場合230Vac) | ||||||
| 効率 ((@230Vac,100%の負荷) |
88% 88% 88% |
||||||
| 配線方法 | 0.75-1.5mm2 | ||||||
|
自動断路器
|
KL30C-PDii (電線内の電流を計算する) | ||||||
| タイプ | C10 | C13 | C16 | C20 | C25 | ||
| 番号 | 40 | 55 | 65 | 85 | 100 | ||
| タイプ | B10 | B13 | B16 | B20 | B25 | ||
| 番号 | 25 | 30 | 40 | 50 | 60 | ||
| 生産量 | 動作モード | 恒常電流 |
| 負荷タイプ | LED | |
| リップル要件 (フラッキングまたはフラッキングフリー) | 点滅値: 完全ディミング範囲では5%未満 | |
| 開始時間 | <1s (@230Vac) | |
| 無負荷出力電圧 | 59V DC マックス | |
| 負荷出力電圧範囲 | 12~40V DC | |
| 全負荷出力 | 30W | |
| 負荷出力電流:詳細については |
500〜1000mA | |
| 常流/電圧 精度 | 常流精度 ± 5% | |
| 配線方法 | 押すターミナル,wイーレ横切:0.75-1.5mm2 | |
| 制御方法 | プライマリ PUSH ディムニング | 主要PUSHディム (最大長:20M) |
| DALI ダムリング | DALI 暗示 (最大長さ:300M) | |
| 例外P回転Rエクイリメント | 温度を超えた出力 保護 |
はい,自己回復機能なしです (質問できます) |
| 出力短回路保護 | はい,自己回復機能なしです (質問できます) | |
|
運用 環境 |
動作温度/湿度 | -25°C~50°C 湿度:85% (冷却しない) |
| 貯蔵温度/湿度 | -40°C~80°C,湿度:10%~95% | |
| 最大ケーステンポ (Tc) | 85°C | |
|
安全性 EMC |
EMC規格 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| DALI プロトコル 標準 | IEC62386-102,IEC62386-207 DT6 251 252 253 DT19 試験試験終了いたしました | |
| 安全基準 | EN61347-1 EN61347-2-13 | |
| 認証 | CE | |
| 電圧に耐える | 3750Vac, 5mA, 60s (インプット ¥L N-出力 ¥SEC) | |
| ほか | 保護の程度 | IP20 |
| 保護の種類 | クラスII | |
| 装置の種類 | 独立装置 | |
| 折りたたみ | 136*42.5*24mm | |
| 折りたたみなし | 96*42.5*24mm | |
| ブラックアウトメモリ機能 | そう,PUSH ブラックアウトメモリ | |
| PUSH 暗化同期 | 最大15個 | |
| 梱包の要件 | PEバッグ+説明書+タップボード+外装箱 (K=A) | |
| 体重 | 103.9g | |
| 人生 | 5年 @Ta 満載 | |
| 注:指定がない限り,すべてのパラメータは,230Vacの入力電圧と25度の環境で試験される. | ||
3寸法 (単位:mm)
4配線図
図 ADALI薄いミング
図ですB についてディムを押すミング
5減量する
6暗くなる曲線
7.現在のギア設定
●:オン ○:OFF (SEC1 SEC2)
|
KL30C-PDii 現在のギア設定 |
1 | 2 | 3 |
| 500mA (12~40V) | - | - | - |
| 550mA (12~40V) | オン | - | - |
| 600mA ((12-40V) | - | オン | - |
| 650mA (12~40V) | オン | オン | - |
| 700mA (12~40V) | - | オン | オン |
| 900mA (12~33V) | オン | - | オン |
| 1000mA ((12-30V) | オン | オン | オン |
8. ON/OFF & 暗くする操作の説明
A. PUSH スイッチを短く押す (短く押す時間 0.1S-1S),LED ドライバがオンまたはオフになります.
B. 暗示: PUSH スイッチ (1S-8S) を押して押す. LED ドライバーは暗示,明る化,暗示を実現できる.暗示範囲は 2-100%.
C. メモリー:PUSHディミングは,メモリ機能のディミングを備えています.
D. 暗化同期: 同じPUSHスイッチに接続された電源は,PUSHスイッチを15S以上押して押すことで同期することができます.
E. DALI ディミングモード:電源をDALIシステムに接続し,DALIホストによってディミングすることができます.ディミング範囲は0-100%.
9. 必要な事項A について意図
1) 入力電源をオンにする前に,LEDスレッドを負荷に接続する必要があります.そうでなければ,LEDスレッドが損傷する可能性があります.
2) LEDドライブ入力が切れた後,出力には残電圧があり,約3分間維持できます.
