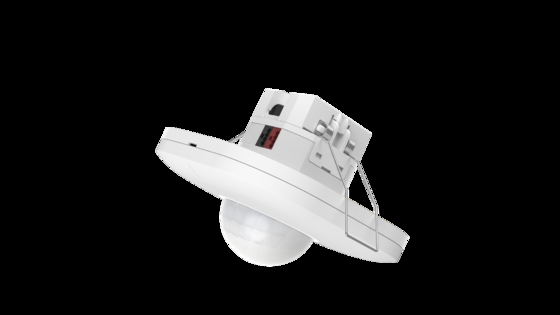

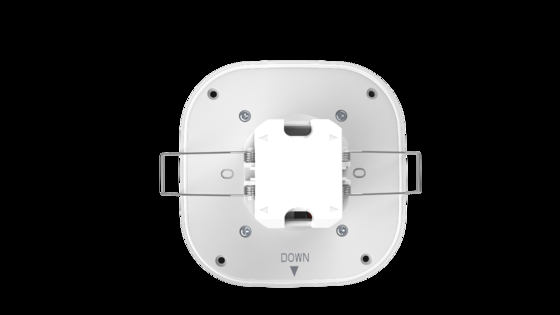

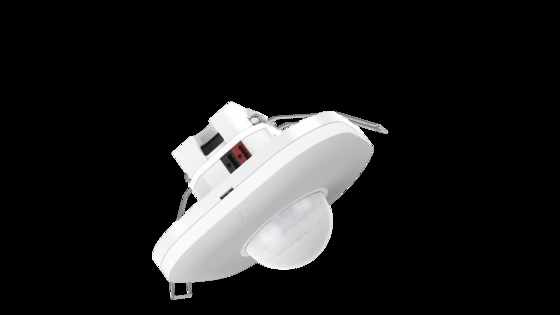

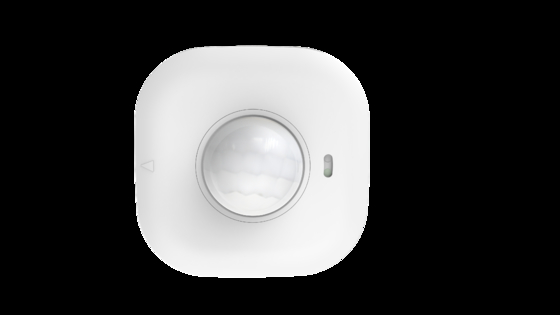

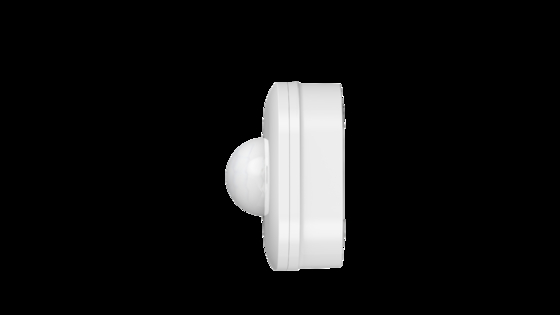

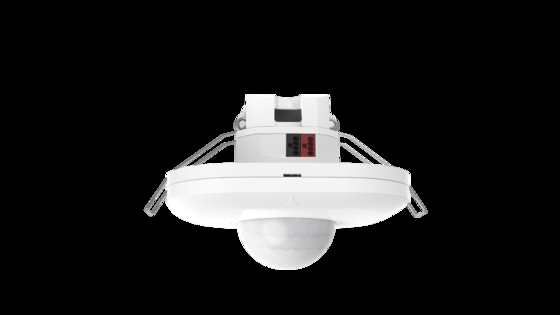

KNX認定の、最大10mの設置高さに対応した高天井倉庫向け人感センサー
| Place of Origin | Shenzhen, China |
|---|---|
| ブランド名 | Merrytek |
| 証明 | CE |
| Model Number | MSA237K 99 IR |
| Minimum Order Quantity | 100PCS |
| 価格 | 交渉可能 |
| Packaging Details | White box+ White box tags+ Clapboard+ Carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Working voltage | 12-30Vdc | Working mode | KNX intelligent communication |
|---|---|---|---|
| Mounting height | 2.5-10m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Function | PIR motion detection+ daylight sensor |
| KNX Certified | Yes | Mounting | Flush mounting/ Surface mounting/ EU86 Box |
製品の説明
KNX認定 高天井倉庫向けに設計された人感センサー（最大設置高さ10m）
1. パラメータ
| 入出力 | KNX端子電圧 | 21-30V DC |
| KNX端子電流 | 3±1mA | |
| 動作電力 | ≤1W @24V DC | |
| センサーパラメータ | 機能 | PIRモーション検知+昼光センサー |
| 検知エリア | ETS/リモート設定:0-100% | |
| 保持時間 | ETS設定:3S-7200S | |
| 半径検知範囲（100%感度の場合） | 4-5m@25℃（設置高さ8mの場合） | |
| リモコン | 利用可能 | |
| 設置高さ | 2.5-10m、標準値:8m | |
|
検知角度
|
120° | |
| アプリケーション environment | ドリル穴 | Φ55mm |
| 動作温度 | -25℃...+50℃（検知範囲は温度によって異なる場合があります） | |
| 保管温度 | -40℃~+80℃ | |
| 認証規格 | 認証 | CE準拠 |
| 環境要件 | RoHS準拠 | |
| IP定格 | IP20（埋め込み型）IP54（表面実装型） | |
| 保証 | 5年間（屋内用途における製品品質問題の場合） | |
| “N/A”は利用不可を意味します | ||
2. 製品機能
3. 寸法
埋め込み型:
表面実装型:
4. 配線
配線レイアウトの提案:
1. KNXバス配線は、信号伝送の安定性を確保するために、エンドツーエンド、スター、またはツリー配線は推奨されません。
2. KNXバス配線は、KNX標準EIBシールド線またはカテゴリ6ネットワークケーブルを推奨します。バス配線の長さは400メートルを超えないように、バスに接続されるセンサーの数は12を超えないように推奨します。
3. バスに接続されるセンサーの数は、電源の電流負荷容量を十分に考慮する必要があります。つまり、すべてのKNXデバイス（センサーを含む）の電流の合計は、KNX電源の負荷電流を超えてはなりません。
5. 検知範囲
6. 初期化
物理アドレスをルーティングし、チャネルパラメータを設定した後、次の手順に従います:
(1) バスインターフェースを接続します。
(2) バスと補助電源をオンにします（注：製品に補助電源があることを確認してください。そうしないと、デバイスが正しく動作しない可能性があります）。
(3) 製品のプログラミングスイッチを押します。LEDライトが赤色に点灯します。
(4) ETSソフトウェアを介してバスインターフェースを使用して物理アドレスをダウンロードします。プログラミングLEDライトが消灯し、物理アドレスのダウンロードが完了したことを示します。
(5) 必要なアプリケーションパラメータを設定した後、アプリケーションをダウンロードします。
(6) アプリケーションをダウンロードした後、製品は初期化に入ります。初期化中、検知機能は無効になります。20秒後、初期化が完了し、製品は正常に動作します。
注：最新バージョンのETS 5または5.7.2を使用してください。このセンサーのETSエンジニアリング設定ファイルは、当社の営業担当者から入手してください。
7. 工場出荷時のデフォルト設定
検知エリア: 100% 保持時間: 30S インジケーターライト: オン
8. リモコン MH18
製品技術の複雑さとアプリケーション環境の違いにより、完全に正確または完全な説明を保証することは困難であるため、この仕様はユーザー参照用です。
当社は、ユーザーに通知することなく製品仕様を変更する権利を留保し、法的意味でのいかなる約束および保証も行いません。同時に、当社は、ユーザーが当社の製品を使用した後に、当社の仕様の内容を補足または修正することを推奨します。
