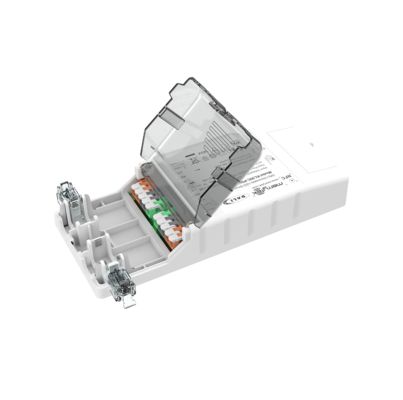

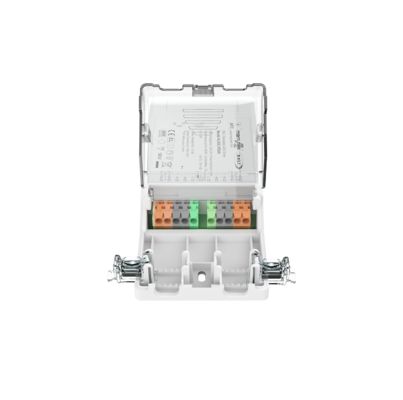

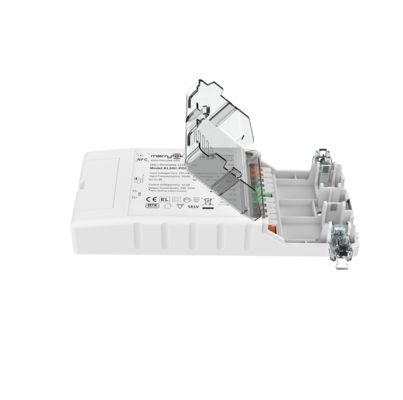

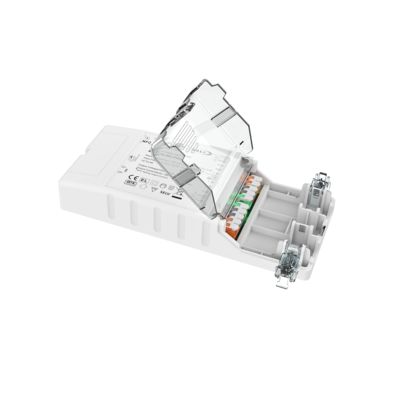

簡単に使える50WNFCプログラム可能なDALI2ディム可能なLEDドライバーシリーズ 700mAから1400mA
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | DC 入力電圧範囲 | 200〜240Vdc |
|---|---|---|---|
| 動作モード | 一定した流れ | 制御方法 | 50W NFC プログラマブル DALI2 調光可能 LED ドライバー |
| 力率 | ≥0.95 | 効率 | 88% |
| 現在 | 700-1400MA | 寸法 | 185×79×30mm |
| IP評価 | IP20 | 保証 | 5年 |
| ハイライト | 50WのDALI2ディム可能なLEDドライバ,NFCプログラム可能なLEDドライバー,700mAから1400mAのディム可能なドライバ |
||
製品の説明
簡単に使える50WNFCプログラム可能なDALI2ディム可能なLEDドライバーシリーズ 700mAから1400mA
1記述
- 暗調範囲全体で点滅しない
-無線プログラミングのためのNFC技術
スタンドバイ電源は0.5W以下
-内蔵 DALI インターフェース DT6
-集中電源の直流緊急操作DT19
防護:短回路/過熱/過電圧
-CLO 補償
- 高温の環境で電流を低下させる
-PushDIMはメモリ機能で
-ループインループアウトデザイン,迅速な配線,便利で時間節約
- 5 年間の保証
2.パラメータ
| インプット | 稼働電圧 | 198-264Vac 50Hz/60Hz | ||||||
| 指定入力電圧 | 220-240Vac 50Hz/60Hz | |||||||
| DC 入力電圧範囲 | 200~240Vdc | |||||||
| 入力電流 | 0.3A マックス | |||||||
| 入力流入電流 | < 25A (半電流パルス幅100μs) @230Vac | |||||||
| 電源因数 (@230V,100%の負荷) | ≥ 095 | |||||||
| 全和音歪み | 典型的な:15% (@230Vac,100%ロード) | |||||||
| 待機電源 | ≤0.5W (@DALIがオフになったとき230Vac) | |||||||
| 効率 ((@230Vac,100%の負荷) | 88% | |||||||
| 配線方法 | ワイヤの横断面:0.75-2.5mm2 | |||||||
| ループイン&ループアウト量 | 22PCS (@230Vac) | |||||||
|
自動断路器 (電線内の電流を計算する) |
タイプ | B10 | B13 | B16 | B20 | B25 | / | |
| 番号 | 20 | 25 | 30 | 40 | 50 | / | ||
| タイプ | C10 | C13 | C16 | C20 | C25 | C32 | ||
| 番号 | 28 | 40 | 45 | 55 | 70 | 90 | ||
| 生産量 | 動作モード | 恒常電流 | ||||||
| 負荷タイプ | LED | |||||||
| リップル要件 (フラッキングまたはフラッキングフリー) | 点滅値:全ディミング範囲で5%未満 | |||||||
| 開始時間 | <1s (@230Vac); <0.5s (@200Vdc) | |||||||
| 無負荷出力電圧 | 75V DC 最大 | |||||||
| 負荷出力電圧範囲 | 12〜58Vdc | |||||||
| 全負荷出力 | 50W 最大 | |||||||
| 負荷出力電流 | 700〜1400mA | |||||||
| 常流/電圧 精度 | 常流精度 ± 5% | |||||||
| 配線方法 | ワイヤの横断面:0.75-1.5mm2 | |||||||
| 制御方法 | プライマリ PUSH ディムニング | 主要PUSHディム (最大鉛線長:20m) | ||||||
| DALI ダムリング | DALI 暗示 (最大リード長さ:300m) | |||||||
| 暗示範囲 | 主要PUSHとDALIディミング: 0%~100% | |||||||
| 例外P回転Rエクイリメント | 温度を超えた出力 保護 |
はい,自己回復機能なし (問い合わせ可能) | ||||||
| 出力短回路保護 | はい,自己回復機能なし (問い合わせ可能) | |||||||
|
運用 環境 |
動作温度/湿度 | -25°C~50°C 湿度: 85% (冷却しない) | ||||||
| 貯蔵温度/湿度 | -40°C~80°C,湿度: 85% (冷却しない) | |||||||
| 最大ケーステンポ (Tc) | 85°C | |||||||
|
安全性 EMC |
EMC規格 | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||||||
| DALI プロトコル 標準 | IEC62386-102,IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253 | |||||||
| 安全基準 | EN61347-1 EN61347-2-13 | |||||||
| 認証 | CE | |||||||
| 電圧に耐える | 3750Vac, 5mA, 60s (インプット ¥L N-出力 ¥SEC) | |||||||
| ほか | 保護の程度 | IP20 | ||||||
| 保護の種類 | クラスI | |||||||
| 装置の種類 | 独立装置 | |||||||
| サイズ | 185*79*30mm | |||||||
| ブラックアウトメモリ機能 | そう,PUSH ブラックアウトメモリ | |||||||
| PUSH 暗化同期 |
平行: 最大15ユニット シリーズ: 最大25台 |
|||||||
| 梱包の要件 | PEバッグ+クラフトボックス+マニュアル+パーティション+外箱 (K=A) | |||||||
| 体重 | 266±5g | |||||||
| 人生 | 5年 @Ta 満載 | |||||||
| 注: 指定がない限り,すべてのパラメータは,230VACの入力電圧と25度の環境で試験する. | ||||||||
3寸法 (単位:mm)
4配線図
図 ADALI薄いミング
図ですB についてディムを押すミング
5減量する
6暗くなる曲線
7.現在のギア設定
| KL50C-PDiiN | |||
| 電流 (mA) | ポマックス (W) | Uout ((V) | |
| 700 | 40.6 | 12 円 | 58 |
| 750 | 43.5 | 12 円 | 58 |
| 800 | 46.4 | 12 円 | 58 |
| 850 | 49.3 | 12 円 | 58 |
| 900 | 50.4 | 12 円 | 56 |
| 950 | 50.4 | 12 円 | 53 |
| 1000 | 50.0 | 12 円 | 50 |
| 1050 | 50.4 | 12 円 | 48 |
| 1100 | 49.5 | 12 円 | 45 |
| 1150 | 49.5 | 12 円 | 43 |
| 1200 | 50.4 | 12 円 | 42 |
| 1250 | 50.0 | 12 円 | 40 |
| 1300 | 49.4 | 12 円 | 38 |
| 1350 | 50.0 | 12 円 | 37 |
| 1400 | 50.4 | 12 円 | 36 |
典型的な電流データセットは,LED灯具モデルを選択する際の参考となる. 1mAステップで調整可能なモバイルAPPを使用してNFCによってより多くの電流レベルを設定することができます.
Merrytek NFC をダウンロードするコードをスキャンします
8. ON/OFF & 暗くする操作の説明
A. PUSH スイッチを短押しします (短押し時間 0.1s-1s),LED ドライバがオンまたはオフになります.
B. 暗示: PUSH スイッチを押して押す (1s-8s), LED ドライバーは暗示,明る化,または暗示を達成できます.暗示範囲は2-100%.
C. メモリー:PUSHディミングにはディミングメモリ機能がある.
D. 暗化同期:同じPUSHスイッチに接続された電源は,PUSHスイッチを15秒以上押して押すことで同期することができます.
E. DALI ディミングモード:電源をDALIシステムに接続し,DALIホストによってディミングすることができます.ディミング範囲は0-100%.
9必要な事項A について意図
1) 入力電源をオンにする前に,LEDスレッドを負荷に接続しなければならない.そうでなければ,LEDスレッドが損傷する可能性があります.
2) LEDドライブ入力が切れた後,出力には残電圧があり,約3分間維持できます.
3) NFC でパラメータを設定する前に,ドライバーがオフにされていることを確認してください.
