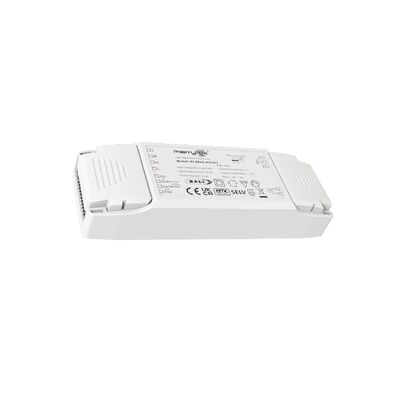

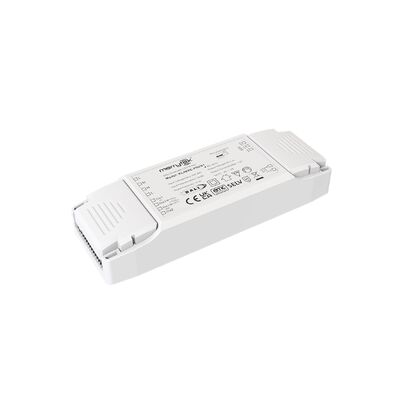

40W 24ボルト ディムブル LED ドライバー DALI DT8 LED ストライプ ディムブル ドライバー 5年間の保証
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | DC 入力電圧範囲 | 200〜240Vdc |
|---|---|---|---|
| 動作モード | 24ボルト調光可能なLEDドライバー | 制御方法 | DALI2、プッシュ、0-10Vdc |
| 力率 | ≥0.95 | 効率 | 89％ |
| 一定の電圧 | 24VDC | 寸法 | 150×52×28mm |
| IP 評価 | IP20 | 保証 | 5年 |
| ハイライト | 40W DALI DT8 ディム可能なLEDドライバー,24V 調節可能なLED ストライプドライバー,保証付きのDALI2.0 LEDドライバー |
||
製品の説明
40W 24ボルト ディムブル LED ドライバー DALI DT8 LED ストライプ ディムブル ドライバー 5 年間の保証
高性能40WLEDドライバ 多重ディミングオプションと強力な保護機能
主要 な 特徴
- 全ディミング範囲で点滅しない
- 待機電力は0.5W未満
- プッシュボタンでプライマリディミング
- 0~10Vのディマーとポテンチオメーターによる二次ディミング
- DALIインターフェイス DT8
- 10V PWMディミング (3KHz-8KHz) をサポートする
- 保護:短回路/過熱/過電圧
- 高温環境で電流を降低する
- メモリ機能で暗く押す
- 5 年間の保証
テクニカルパラメータ
| シリーズ | 名前 | KL40VC-PDiiV1 |
|---|---|---|
| インプット | ||
| 電圧範囲 | 198~264Vac 50Hz/60Hz | |
| 定位電源電圧 | 220~240Vac 50Hz /60Hz | |
| DC電圧範囲 | 200~240Vdc | |
| 入力電流 | 0.21A マックス.@230Vac | |
| 入力電流 | 15A (半電流パルス幅100US) @230VAC | |
| パワーファクター | > 0.95 (@230Vac,100%ロード) | |
| 全和音歪み | 典型的な: 16% (@230Vac,100%の負荷) | |
| 待機電源 | ≤0.5W | |
| 効率 ((@230Vac,100%の負荷) | 89% 最大 | |
| 配線方法 | 押す端末,ワイヤの横断面:0.5-1.5mm2 | |
| ループイン&ループアウト量 | 30PCS ((@230Vac) | |
| 生産量 | ||
| 動作モード | 常電圧 | |
| 負荷タイプ | LED | |
| 点滅する/点滅しない | 閃きがない | |
| 開始時間 | <1s (@230Vac) | |
| 負荷出力電圧範囲 | 24VCV | |
| 負荷出力電流 | 1.67A マックス | |
| 全負荷出力 | 40W マックス | |
| 最低負荷 | 3W | |
| 出力電流/電圧の許容量 | ±5% | |
| 配線方法 | 押す端末,ワイヤの横断面:2*0.5-2.0mm2 | |
| 制御方法 | ||
| プライマリ PUSH ディムニング | 主要PUSHディム (最大鉛線長:20m) | |
| 1-10V ((0-10V) 暗くする | 0-10V 暗化 ((ポート電流<1mA), (最大リードワイヤ長:20m) | |
| 暗くする範囲 | 0%~100% | |
| 2次PWMディムリング | 0-10Vポート PWMディミング (3KHz-8KHz) | |
| 容量計 | はい,100kΩ | |
| DALI 機能 | DALI 暗示 (最大鉛線長:300m) | |
| 例外保護の要件 | ||
| 温度保護上の出力 | そう,回復するために電力をリセット | |
| 出力短回路保護 | そう,回復するために電力をリセット | |
| 操作環境 | ||
| 動作温度/湿度 | -25°C~50°C 湿度:85% (冷却しない) | |
| 貯蔵温度/湿度 | -40°C~80°C,湿度:10%~95% | |
| 最大ケーステンポ (Tc) | 85°C | |
| 安全性とEMC | ||
| EMC規格 | EN55015,EN61547,EN61000-3-2,EN61000-3-3 | |
| DALI 標準 | IEC62386-101 / 102 / 207 DT6 / 209 DT8 | |
| 安全基準 | EN61347-1,EN61347-2-13 | |
| 認定 | CE | |
| 電圧に耐える | 3750Vac, 5mA, 60s (入力"L N"-出力"SEC") | |
| ほか | ||
| IP 評価 | IP20 | |
| 保護の種類 | クラスII | |
| 装置の種類 | 独立装置 | |
| 装置の寸法 | 150*52*28mm | |
| メモリ機能 | はい, (メモリ機能のプッシュ) | |
| PUSH 暗化同期 | 平行 15 ユニット 最大 25 ユニット | |
| 梱包要件 | 指示書+タップボード+外装箱 (K=A) | |
| 体重 | 300g | |
| 人生 | 5 年 @Ta 100% 負荷 | |
注: すべてのパラメータは,指定がない限り,230VACの入力電圧と25度の環境で試験する.
サイズ
配線図
DALI ダムリング
暗くする
減量
暗くなる曲線
操作説明書
- A についてPUSH スイッチを短く押す (短く押す時間 0.1S-1S),LED ドライバがオンまたはオフになります.
- B について暗示: PUSH スイッチ (1S-8S) を押して押す. LED ドライバーは暗示,明る化,または暗示を達成できます. 暗示範囲は 2-100%.
- C について色温調整: ステップ1,PUSH ライトを消す; ステップ2,現在の明るさから色温を調整するためにPUSHを押して押す; PUSHを解放し,再びPUSHを押して押す.反対方向に色温度を調整します; 5秒間動作しない,終了色調整モード.
- D についてメモリ:PUSHディミングにはディミングメモリ機能があります.
- Eさん暗くする同期:同じPUSHスイッチに接続された電源は,より長い15SのためにPUSHスイッチを押して保持して同期することができます
- F についてDALIディミングモード:電源をDALIシステムに接続し,DALIホストによってディミングすることができます.ディミング範囲は0-100%.
- Gさん恒電圧ディムドライバーは,恒電流回路のランプでは使用できません.
注: 異なる規定がない限り,すべてのパラメータは,230VACの入力電圧と25°Cの温度で試験する.
