リレー出力と日光採集機能のCasambi無線網状PIR検出器の使いやすいシリーズ
商品の詳細
| 入力電圧 | AC100-240V | 動作電流 | 20mA マックス |
|---|---|---|---|
| 消費電力 | ≤0.5W | 関数 | 1チャンネルON/OFF + Casambi BLE通信 |
| 利用可能 | Casambi ワイヤレス メッシュ PIR 検出器 (リレー出力付き) | 取り付け高さ | 2.5-4m |
| インストール | フラッシュマウント | サイズをカットします | Φ65mm |
| ハイライト | Casambi 無線PIR検出器,リレー付きの網状PIR運動センサー,日光収集PIRセンサー |
||
製品の説明

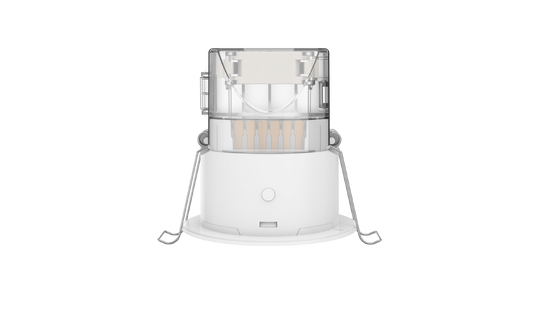

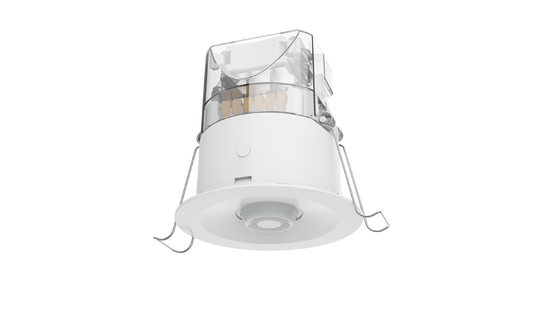

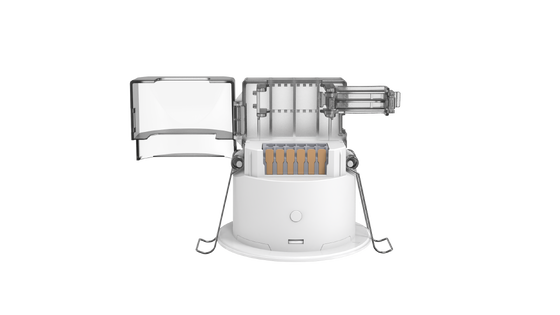

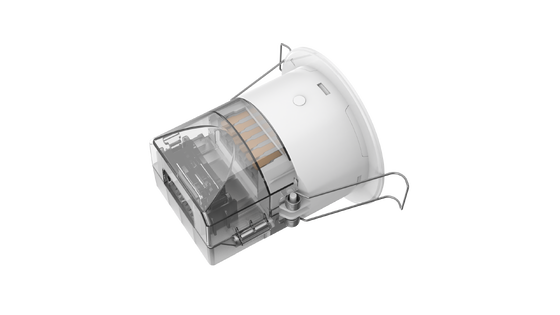

Easy-use Series CasambiワイヤレスメッシュPIR検出器
産業および商業環境における自動照明制御用の、360°天井取り付け機能を備えた高度なPIRモーション検出センサー。リレー出力と昼光利用機能を備えています。
主な特徴
- PIRモーション検出技術
- Casambi BLEエコシステムに接続
- 正確なON/OFF出力制御とCasambi通信
- 昼光優先および昼光しきい値動作モード
- 昼光学習機能
- 検出エリアと保持時間はCasambiアプリで設定可能
- 最大検出範囲：直径10〜14m
- 2〜4mの取り付け高さ
- 最大負荷容量：1200Wの抵抗負荷および600Wの誘導負荷
- 廊下、通路のモーション検出アプリケーションを強く推奨
- 埋め込み型と表面実装型が利用可能
技術仕様
| 入出力パラメータ | |
|---|---|
| 入力電圧 | 100-240V AC |
| 定格電圧 | 230V AC |
| 動作電流 | 最大20mA |
| 消費電力 | ≤0.5W @230VAC |
| 動作モード | 1チャンネルON/OFF + Casambi BLE |
| サージ保護 | 2KV(L/N、EN61000-4-5) |
| サージ容量 | 30A (50% Ipeak、twidth=500us、230Vac全負荷、コールドスタート) |
| 負荷容量 | 1200Wの抵抗負荷または600Wの誘導負荷 |
| センサーパラメータ | |
| 機能 | PIRモーション検出+昼光センサー |
| 検出エリア | Casambiアプリ設定：100%/75%/50%/25% |
| 保持時間 | デフォルト設定2秒+ Casambiアプリで設定されたリンガー時間 |
| 昼光センサー | クローズドループ下でCasambiアプリで設定 |
| 取り付け高さ | 2〜4m（標準値：3m） |
| アプリケーション環境 | |
| ドリル穴 | Φ65mm |
| 動作温度 | -25℃〜+50℃ |
| 保管温度 | -40℃〜+80℃ |
| 認証と規格 | |
| 証明書 | CEに準拠 |
| 環境要件 | RoHSに準拠 |
| IP定格 | IP20 |

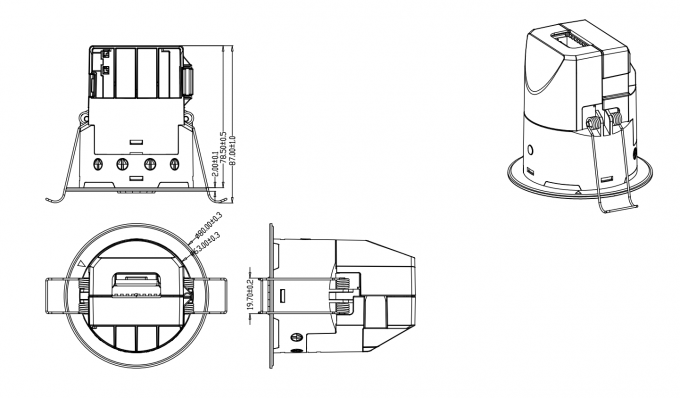

寸法と機能
配線図
重要な配線に関する注意:
- LNはAC入力端子、L'NはAC出力端子です。配線順序が正しいことを確認してください。
- 単一センサー出力の単一負荷要件：抵抗負荷は1200Wを超えないようにし、容量性負荷は600Wを超えないようにしてください。複数の負荷を接続する場合は、サージ容量と総負荷を考慮する必要があります。1つのセンサーが複数の負荷に接続されている場合、突入電流の過負荷によるセンサーの損傷を防ぐために、ACコンタクタまたはACソリッドステートリレーをセンサー出力端子に接続することをお勧めします。
- Bluetooth通信の有効範囲は、開放空間で40mです。視界を遮る壁がある場合、Bluetooth通信の品質が影響を受ける可能性があります。
初期化とデフォルト設定
電源を入れると、センサーは初期化期間に入り、この期間中はリレーが閉じられます。初期化時間後、リレーは開き、検出範囲、保持時間、および昼光値はCasambiアプリを介して設定できます。
工場出荷時のデフォルト設定
- 検出エリア：100%
- 保持時間：2秒
- LEDインジケーター：ON
検出放射パターン
Casambi APP設定
アプリケーションの注意事項
- この赤外線焦電センサーは、専門の電気技師が設置する必要があります。設置と配線の前に電源を切ってください。
- この赤外線焦電センサーの最適な設置高さは3mです。周囲温度による誤トリガーを避けるため、屋外に設置しないでください。温度や気流の変化に敏感な場所に設置しないでください。誤トリガーや過熱が発生し、センサーが故障する可能性があります。
- この赤外線焦電センサーの検出範囲は、スクリーン、家具、大きな鉢植えの植物、その他の障壁によって妨げられないようにしてください。
- この赤外線焦電センサーの正面に反射物がないようにしてください。反射光は誤トリガーを引き起こす可能性があります。
- この赤外線焦電センサーは、Wi-Fiルーター、カメラ、電子レンジなどの大型電磁放射機器から遠ざけてください。電磁干渉を防ぐために、少なくとも2メートル離すことをお勧めします。
- この赤外線焦電センサーの感知距離は、設置高さや周囲温度に応じて、標準値と比較して変動する可能性があります。
