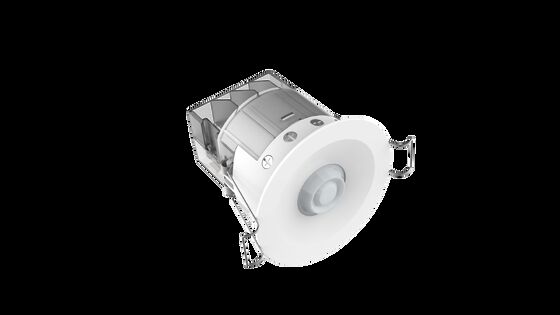

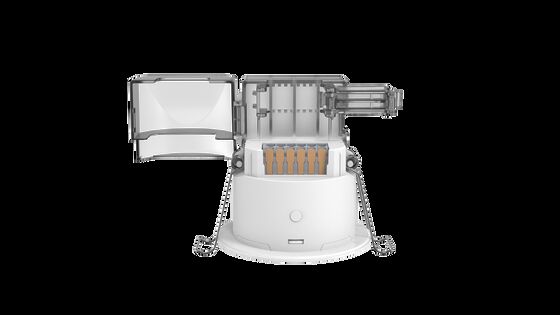

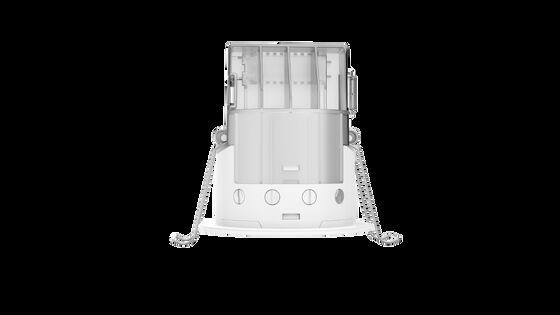

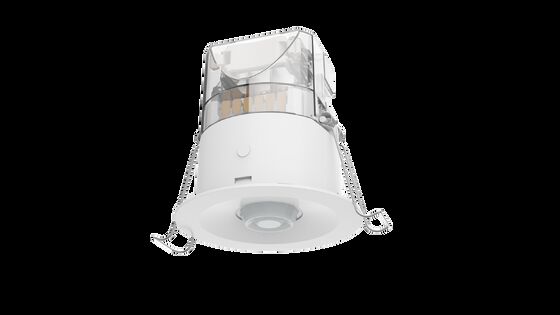

簡単に使用できるシリーズ フラッシュマウント検出器 PIR 360° 天井マウント 占用感知器
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 入力電圧 | AC100-240V | 動作電流 | 20mA マックス |
|---|---|---|---|
| 消費電力 | ≤0.5W | 関数 | ON/OFF 機能 |
| 利用可能 | PIR 360° 天井取り付け占有センサー | 取り付け高さ | 2.5-4m |
| インストール | フラッシュマウント | サイズをカットします | Φ65mm |
| ハイライト | フラッシュマウント PIR 占用感知器,360° 壁に設置された動き探知器,簡単に使用できる PIR モーションセンサー |
||
製品の説明
簡単に使用できるシリーズ フラッシュマウント検出器 PIR 360° 天井マウント 占用感知器
高度なPIR運動検出センサーで,工業および商業環境における自動照明制御のための360°の天井設置機能.
主要 な 特徴
- PIR運動検出技術
- 正確なオン/オフ出力制御
- 日光優先度と日光限界作業モード
- 日光学習機能の能力
- リモコン制御/ポテンチオメーター 検出領域,待機時間,日光限界の調整
- 最大検出範囲:直径10~14m
- 手動負荷制御用のプッシュターミナル
- 全自動および半自動動作モード
- パラレルS端末による複数のセンサーの同期
- 適応操作のためのインテリジェント IQ モード
テクニカル仕様
| 入力/出力パラメータ | |
|---|---|
| 入力電圧 | 100-240V AC |
| 定位電圧 | 230V AC |
| 電力消費量 | 最大 20mA |
| 出力信号 | ≤0.5W @220V DC |
| 動作モード | オン/オフ |
| 超電圧保護 | 2KV ((L/N,EN61000-4-5) |
| 突発容量 | 30A (50% Ipeak, twidth=500us, 230Vacフルロード,冷却開始) |
| 負荷容量 | 1200Wの抵抗負荷または800Wの誘導負荷 |
| センサーパラメータ | |
| 機能 | PIR モーション検出 + 日光センサー |
| 検知領域 | パンテニオメーターまたはリモコン設定を回転する: 100%/75%/50%/25% |
| 待ち時間 | パンテニオメーターまたはリモコン設定を回す: 5s/30s/1min/3min/5min/10min/20min/30min |
| 日光センサー | パンテニオメーターまたはリモコン設定を回す: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/無効 |
| マウント高度 | 2.5-4m (典型的な値:3m) |
| 応用環境 | |
| 穴を掘る | Φ65mm |
| 作業温度 | -25°Cから+50°C |
| 貯蔵温度 | -40°Cから+80°C |
| 認証と基準 | |
| 証明書 | CE に準拠する |
| 環境要件 | RoHS に準拠する |
| IP 評価 | IP20 |
尺寸 と 機能

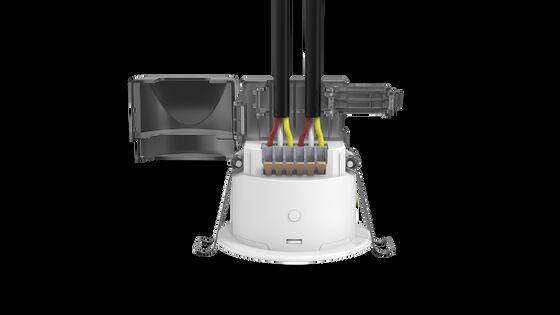

配線図
重要な配線注意事項:
- LNはAC入力端末,L'NはAC出力端末です.正しい配線順序を確保してください.
- 単一負荷要求:抵抗負荷 ≤1200W,容量負荷 ≤800W.多重負荷の場合,交流接触器または固体リレーを使用して,突入電流によるセンサー損傷を防止します.
- S同期ポートは,センサーの損傷を避けるため,N線 (中性線) に接続してはならない.
初期化 & デフォルト設定
オンになると センサーインジケーターが 35秒間 起動して自動的に 消えますセンサーパラメータは,初期化後にポテンチオメーターまたはリモコンによって設定することができます.
工場のデフォルト設定
- 検知エリア: 100%
- 待機時間: 2秒
- 日光センサー:無効
- 日光優先: 障害者
- LED インジケーター: ON
検出放射線パターン
パトנציオメータースイッチ設定
検知エリア設定
| 道具 | 対象 |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
時間設定を保持する
| 道具 | 期間 |
|---|---|
| 1 | テスト2 |
| 2 | 30代 |
| 3 | 1分 |
| 4 | 5分 |
| 5 | 10分 |
| 6 | 30分 |
| 7 | パルスモード |
| 8 | IQモード |
日光 制限 設定
| 道具 | 制限値 |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50ルックス |
| 5 | 100ルックス |
| 6 | 150ルックス |
| 7 | 無効にする |
日光優先設定
| 道具 | オン / オフ 値を切り替える |
|---|---|
| 1 | 50ルックス / 400ルックス |
| 2 | 100ルックス / 500ルックス |
| 3 | 150ルックス / 600ルックス |
| 4 | 200ルックス / 700ルックス |
| 5 | 無効にする |
全自動と半自動モード
"押す"ボタンを押すと,全自動モードが起動します. センサーが動きを検知すると自動的に負荷をオンにします. 動きが検知されない場合,待機時間後に自動的にオフにします.半自動モードに切り替えるために再びボタンを押すセンサーが壁のボタンを押して負荷をオンにするだけで,自動オフ機能が維持されます.
リモコンMH10
服用時の注意事項
- 設置はプロの電気技師のみで行うべきです.設置と配線の前に電源を切断してください.
- 最適の設置高は3mである.環境温度の変化による誤ったトリガー防止のために,屋外での設置を避ける.
- 誤ったトリガーやセンサーの故障を避けるため,温度や空気流の変化に敏感な場所に設置しないでください.
- スクリーン,家具,または大きな物体によって検知範囲が妨げられないようにしてください.
- センサーの直前に反射する物体を避け,反射光による誤ったトリガーを防止する.
- 大型電磁放射線機器 (Wi-Fi ルーター,カメラ,マイクロ波炉) から遠ざけます.干渉を防ぐために最低 2 メートルの距離を維持してください.
- 検出距離は,装置の高さと環境温度によって異なります.
免責事項
製品技術の複雑さとアプリケーション環境の変動により,この仕様は参考にのみ提供されています.我々は,事前通知なしに製品仕様を変更する権利を留保し,法律上のコミットメントや保証を行わないユーザは,アプリケーションの経験に基づいて仕様内容を補完または修正することを奨励します.
詳細な技術情報とアプリケーションサポートについては,当社の販売担当者に連絡してください.
