最大取り付け高さ30m PIRハイベイ 360°センサー ハイベイPIR検出器
商品の詳細
| 入力電圧 | AC220-240V | 動作電流 | 20mA マックス |
|---|---|---|---|
| 消費電力 | ≤0.5W | 関数 | ON/OFF機能 |
| 耐荷重 | 2000W (誘導) | 取付高さ | 30メートル |
| インストール | 表面取り付け | IP等級 | IP54 |
| ハイライト | PIRモーションセンサー ハイベイ,360° PIR検出器 30mレンジ,ハイベイPIRセンサー（保証付き） |
||
製品の説明

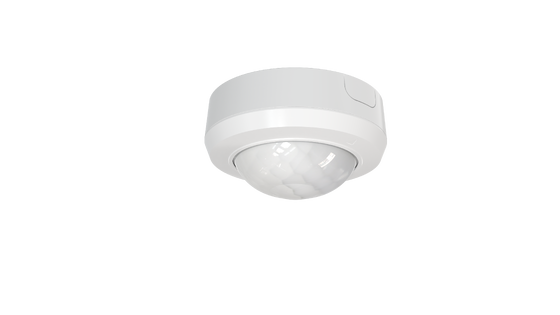

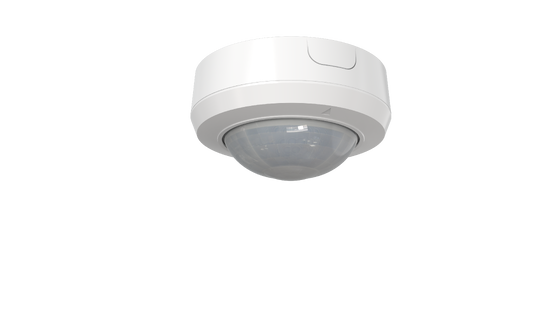

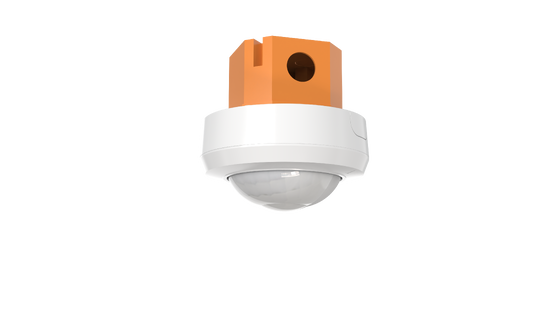

MSA250S IR ハイベイ PIR モーションセンサー
高度に設置できる PIR モーションセンサで 日光検出機能があり, 360°の検出範囲で 30mまでの高度に設置できます.
製品概要
MSA250S IRは,メリーテックの独占的な超高レンズ技術を搭載した高性能PIR運動センサーである. 3-30mの高さでインストールすると,最大30m直径検出カバーを達成する.先進的なソフトウェアアルゴリズムと組み合わせた様々な産業用シナリオにおける人間の動きを正確に検出し,スマート照明アプリケーションを起動します
主要 な 特徴
- 日光センサー機能付きのPIR運動検出
- 単チャンネル ON/OFF出力で正確な動き検出
- 探知領域,待機時間,昼光の限界は,回転スイッチまたはリモコンで調整できます.
- 最大検出範囲: 10mの高さで直径30-36m / 30m高さで直径6-10m
- 26最大負荷容量: 2000Wの抵抗力と 1200Wの誘導力を持つリレー
- 2kV電圧超圧容量保護

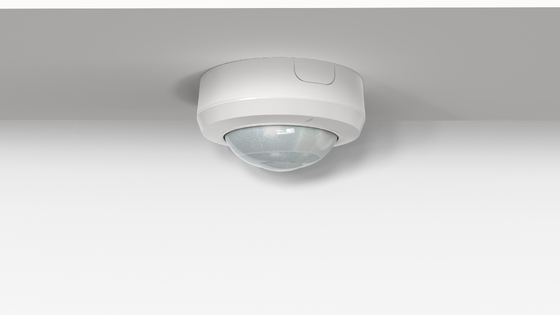

- 表面設置装置
- ロビー,倉庫,および産業用運動検出アプリケーションに最適
テクニカル仕様
| 入力/出力パラメータ | ||
|---|---|---|
| 入力電圧 | 220-240V AC | |
| 定数電圧 | 230V AC | |
| 稼動電流 | 最大 20mA | |
| 電力消費量 | ≤0.5W @230V AC | |
| 出力信号 | オン/オフ | |
| 最大電圧 | 2KV (L/N,EN61000-4-5) | |
| 最大電流 | 75A (50% Ipeak,第2回 =500us, 230Vacフルロード,冷却開始) | |
| 最大負荷 | 2000Wの抵抗負荷と1200Wの誘導負荷 @230Vac | |
| センサーパラメータ | ||
|---|---|---|
| 機能 | PIR モーション検出 + 日光センサー | |
| 検知領域 | 回転スイッチ/MH10 リモート設定: 100%/75%/50%/25% | |
| 待ち時間 | 回転スイッチ/MH10 リモート設定:テスト 2s/30s/1min/5min/10min/30min | |
| 日光センサー | 回転スイッチ/MH10 リモート設定: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/無効 | |
| 半径検出範囲 (100%の範囲) | 15~18m @25°C 10m のマウント高度 (タンジェンス運動) をベースに 3m のマウントの高さ (タンジェンス運動) をベースに3〜5m @25°C |
|
| 日光優先 | 50lux オン / 300lux オフから200lux オン / 600lux オフへの複数の設定 | |
| リモコン | (MH10 リモコン) | |
| マウント高度 | 3~30m (典型的な値: 10m) | |
| 応用環境 | ||
|---|---|---|
| 設置 | 表面の固定 | |
| 作業温度 | -25°C から +50°C (検出範囲は温度によって異なります) | |
| 保存温度 | -25°Cから+50°C,湿度 ≤60% (冷却しない) | |
| 配線規格 | ワイヤの直径: 0.2-2.5mm2 ワイヤの脱毛長: 5-8mm | |
| 保証 | 5年 (室内での使用) | |
| 認証と基準 | ||
|---|---|---|
| 証明書 | CE UACK | |
| 環境要件 | RoHS に準拠する | |
| IP 評価 | IP54 | |
商品の大きさ
配線図
重要な配線注意事項:
1LN端末はAC入力,L'NはAC出力です.正しくワイヤーしてください.
21つのセンサーの最大負荷容量は,単一の負荷に対して2000Wの抵抗力と1200Wの誘導力です.瞬間的な急増過負荷を避けるために出力LN端末にACコンタクタを追加することをお勧めします.
1LN端末はAC入力,L'NはAC出力です.正しくワイヤーしてください.
21つのセンサーの最大負荷容量は,単一の負荷に対して2000Wの抵抗力と1200Wの誘導力です.瞬間的な急増過負荷を避けるために出力LN端末にACコンタクタを追加することをお勧めします.
検出放射線パターン
検出信号情報
この製品は人間の動きのシグナルを検知します.動きのシグナル検出は,検知領域内の重要な人間の動き (歩行) を識別します.
初期化プロセス
オンになると,センサーインジケーターは 20 秒間点滅した後でオフになります. この初期化期間中にセンサーは移動信号を検出しません. 20 秒後,センサーは,この信号を検出します.あなたは回転スイッチまたはリモコンを使用して検出エリアを調整することができます日光センサー,その他のパラメータ
工場のデフォルト設定
検知領域: 100%,オン/オフ端末 待機時間: 2秒,乾燥接触端末 待機時間: 2秒,日光限界: 障害,指示: ON
回転スイッチの配置
検知エリア設定
| 道具 | 検知領域 |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
時間設定を保持する
| 道具 | 待ち時間 |
|---|---|
| 1 | テスト2 |
| 2 | 30代 |
| 3 | 1分 |
| 4 | 5分 |
| 5 | 10分 |
| 6 | 30分 |
日光センサーの設定
| 道具 | 日光限界 |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50ルックス |
| 5 | 100ルックス |
| 6 | 150ルックス |
| 7 | 無効にする |
日光優先設定
| 道具 | 日光優先設定 |
|---|---|
| 1 | 50lux ON / 300lux OFF オン / 300lux OFF オン / 300lux オフ オン / 300lux オフ |
| 2 | 100lux ON / 400lux OFF オン / 400lux オフ オン / 400lux オフ |
| 3 | 150lux ON / 500lux OFF オン / 500lux オフ オン / 500lux オフ |
| 4 | 200lux ON / 600lux OFF オン / 600lux オフ オン |
| 5 | 無効にする |
設置と使用ガイドライン
- センサーは,プロの電気技師によって電源が切れた状態で設置する必要があります.
- 標準的な設置高度は室内でのみ10mです.
- 誤ったトリガーを避けるために熱いまたは急速に変化する温度領域から離れて設置
- 検知領域内には大きな物体がないようにする (センサーは物体を通して検知できない)
- 強い反射物体,WiFiルーター,マイクロ波オーブンの近くには置かないでください.
- 検出領域の機能は,環境温度25°Cに基づいており,性能は温度変化によって異なります.
- トンジェンシャル運動に最適化された検出;PIR特性により半径運動検出範囲が短くなる
免責事項製品技術の複雑さやアプリケーション環境の違いにより,完全に正確または完全な説明を保証することはできません.この仕様は,ユーザー参照のみです.我々は,通知なしに製品仕様を変更する権利を留保し,法的約束や保証を行わない.製品使用経験に基づいて仕様内容を補完または変更することを推奨します詳細については,当社の販売担当者に連絡してください.
