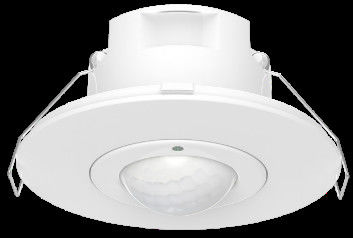

需要に応じて照明制御 KNX運動検出器 知的建物制御のための動きセンサースイッチ
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 入力電圧 | 21-30Vdc (KNX バスの電源) | 稼動電流 | 10mA マックス |
|---|---|---|---|
| 電力消費量 | ≤0.5w | 機能 | PIR モーション検出 + 日光センサー |
| 検出エリア (半径) | 2.5-4m | マウント高度 | 2〜6m |
| 設置 | フラッシュマウント | サイズを切りなさい | Φ60mm |
| ハイライト | ピール・ムーブメント・センサスイッチ,スマートビルディング制御PIRセンサースイッチ,KNX モーション検出器 スイッチ |
||
製品の説明
需要に応じて照明制御 KNX運動検出器 知的建物制御のための動きセンサースイッチ
1特徴
1) PIR モーション検出
2) KNX バスの電源とKNX通信が利用可能
3) 日光センサー検出が可能です.
4) 検出領域と保持時間は,リモートまたはETSによって設定することができます
5) 最大検知範囲:直径2.5~8m
6) 倉庫,ワークショップ,ロビーでの動き検出が強く推奨されています
7) フラッシュマウントまたは表面マウントはオプション
2.パラメータ
| 入力/出力 | 入力電圧 | 21-30V DC KNX バスの電源 |
| KNX電流 | ≤10mA | |
| 消費量 | ≤0.5W @24V DC | |
| センサーパラメータ | 機能 | PIR モーション検出+日光センサー |
| 検知領域 | ETS設定:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100% | |
| 待ち時間 | ETS設定 | |
| 半径検出範囲 (100%感度に基づいて) | 2.5-4m @25°C 3m の設置高度に基づいて | |
| リモコン | 入手可能 | |
| 設置高度 | 2~6m 典型的な値:3m | |
| 申請 enviロンメンt | 穴を掘る | Φ60mm |
| 作業温度 | -25°C...+50°C (検出範囲は異なる温度によって異なります) | |
| 保存温度 | -40°C~+80°C | |
| 保証 | 3年 (製品品質問題に基づいて利用可能) | |
| 証明書規格 | 証明書 | CE に準拠する |
| 環境要件 | RoHS に準拠する | |
| IP 評価 | IP20 | |
| "N/A"は"利用できない"という意味です. | ||
3サイズ
4配線図
ワイヤリングの推奨事項:
1KNX バスの配線は,信号伝達の安定性を確保するために,端,星,または木の配線に手をつないで配線することが推奨されません.
2. KNX バス配線は,KNX 標準 EIB 遮断線またはカテゴリー 6 ネットワークケーブルを推奨します. バス配線の長さは 400 メートルを超えないように推奨されます.バスに接続されたセンサーの数が12個を超えないように推奨されます.
3バスに接続されたセンサーの数が,電源の現在の負荷容量を完全に考慮する必要があります.すべてのKNX装置 (センサーを含む) の電流の合計は,KNX電源の負荷電流よりも大きくならない..
5.プロセス開始 &初期化
物理アドレスをルーティングし,チャネルパラメータを設定した後,次の手順を実行します.
(1) 接続バスインターフェース
(2) バスと補助電源をオンにします (注: 製品に補助電源が設置されていることを確認してください.そうでなければ装置が正常に動作しない可能性があります)
(3) 製品のプログラムスイッチを押すと,LEDライトが赤くなる.
(4) ETS ソフトウェアを通じて物理アドレスをダウンロードするためにバスインターフェースを使用します. 物理アドレスのダウンロードが成功したことを示すために,プログラミング LED ライトがオフです.
(5) 必要なアプリケーションパラメータを設定した後,アプリケーションをダウンロードします.
(6) アプリケーションをダウンロードした後,製品が初期化されます.初期化中に検出機能は無効になります. 20S後に初期化が完了します.製品が正常に動作している場合;
注: ETS 5 または 5 の最新バージョンを使用してください.7このセンサーの ETS エンジニアリング設定ファイルを 販売スタッフから入手してください
6検出放射線
7検出信号
この製品は人間の移動信号を検出し,下記は移動信号の説明です.
移動信号:検知領域内での重要な人間の動き (歩行) を検知する.
8リモコン (MH10)
