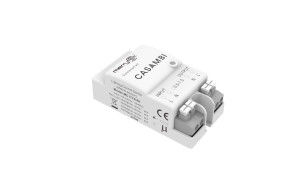

Casambi ON/OFFセンサー コンパクトサイズ設計 ほとんどの照明装置に適している MC177S B1

【製品の特徴】

• Casambi Bluetooth メッシュ ネットワーキングを採用し、casambi アプリを使用してパラメータを設計し、アプリケーション シナリオを設定しました
• 新しい ERP 標準に準拠します。待機電力が低い。
• 5.8GHz マイクロ波ライセンスフリーの ISM 波帯。大量注文はRED&TUV承認に準拠しています。
• コンパクトなサイズ設計で、ほとんどの照明器具に組み込むことができます。
• 接続に便利な入出力端子を装備。
• 5年間の保証

【パラメータ】

【商品情報】

• 寸法(単位:mm)

• 関数

• 配線

[配線図】

*センサーは1つの負荷のみを接続するように設計されています。複数の負荷を接続するとセンサーが損傷する可能性があります。

【取付説明書】

【検知範囲】

【初期化】

初めてセンサーの電源を入れると、インジケーターが 6 回点滅し、15 秒後に消えます。初期化中、センサーは動きを検出できません。

【初期設定】

感度: 100%、保持時間: アプリ設定、日光センサー: アプリ設定

【応募に関するお知らせ】

• センサーは専門の電気技師によって取り付けられる必要があります。取り付け、配線の前に電源を切ってください。
• マイクロ波は金属を透過しません。密閉または半密閉の金属製ランプ内に製品を置かないでください。製品の上を金属やガラスで覆うことはできません。アンテナが金属プレートを通過する必要がある場合は、センサーの上部が金属プレートに近いことを確認してください。
• センサー間の設置間隔は 2m 以上とすることを推奨します。スイッチやルーターなどの無線機器からは離し、センサーとルーターの設置間隔は2m以上を推奨します。マイクロ波センサーのアンテナ表面は、低周波/高周波信号がマイクロ波センサー アンテナの通常動作に影響を与えるのを避けるために、入力 AC および出力 DC から離す必要があります。
• 感知面積は、物体の移動速度、移動物体の大きさ、取り付け高さ、取り付け角度、作業環境、反射材などに関係します。所定の感知面積は、屋内の開放環境で身長165cmのテスターが測定した代表値です。
• 天井設置に適したモデルです。壁面設置の場合、マイクロ波センサーの感知検出範囲が大幅に増加し、マイクロ波が壁を透過したり、光が消えたりする現象が発生する場合があります。したがって、感度を 10% に調整してください。感度 10% が使用できない場合は、壁への設置を避けるか、メーカーに技術サポートを問い合わせてください。
• 昼光閾値は、晴れた日、影がなく、周囲光が拡散反射した状態で測定されます。環境や気候が異なると、昼光センサーが測定する明るさの値も異なります。
• センサーは金属、PCB、LED トレイなどで覆われたり隠れたりしないでください。センサーのアンテナと周囲の物質との間隔は 5mm 以上である必要があります。センサー アンテナの近く、その上下に金属トラックや PCB トラックがあってはなりません。推奨されるカバーの厚さは 2 mm で、センサー アンテナとカバーの間隔は 3.2 mm 以上に保ってください。
• 振動信号は移動信号とみなされ、センサーをトリガーします。大型金属機器、配管、空調吹出口、排気口、排煙機口、揺れる扇風機など、長時間振動する物体からセンサーを設置しないでください。 感知エリアにペットがいると誤作動の原因となる場合があります。
• 高周波信号がマイクロ波センサーのアンテナの通常動作に影響を与えるのを避けるため、マイクロ波モジュールのアンテナ表面は、入力 AC、出力 DC、整流器ブリッジ、変圧器、スイッチ管、その他の高出力デバイスから離す必要があります。
• センサーは屋内専用です。屋外や半屋外で使用した場合は防水効果に影響します。風、雨、動く物体により誤作動が発生する可能性があります。センサーが金属ランプ、金属反射面、または狭い囲まれた環境に設置されている場合、マイクロ波が何度も反射され、誤ったトリガーが発生するため、感度を下げるか、メーカーに技術サポートを問い合わせてください。
• 周囲温度が 80 ℃を超えると、過熱保護が作動する場合があります (冷却後に自動回復)。
• 新しい設置環境の場合は、設置前に 5 個のサンプルをテストすることをお勧めします。
