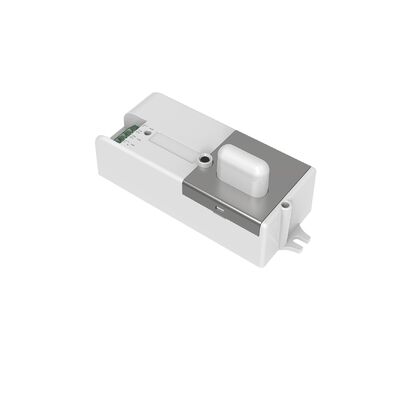

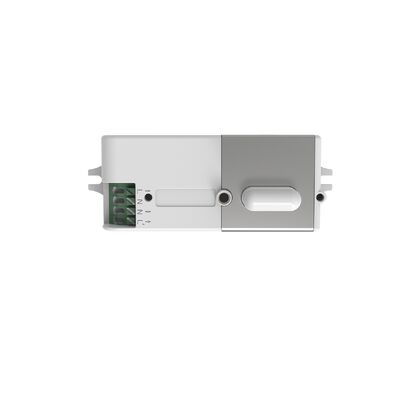

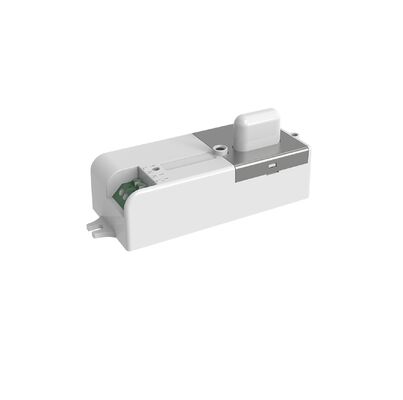

ウルトラスリムトライプルーフライトON/OFFモーションセンサー、最新ERP規格準拠、ディップスイッチ設定 MC098S 3
商品の詳細
| 定格電圧 | AC220～240V、50Hz/60Hz | 待機電力 | ≤0.5W |
|---|---|---|---|
| 作業モード | ON/OFF機能 | 耐荷重 | 400W(誘導); 800W(抵抗膜) |
| 取付高さ | 2.5～6m | 一生 | 5 年保証 @Ta 230V 全負荷 |
| ハイライト | 超薄型三角感光センサー,ダイプスイッチを備えたオンオフモーションセンサー,ERP に準拠する動きセンサーライト |
||
製品の説明
超薄三防灯开关运动传感器
产品特性
- 低阻抗传感器天线专利，有助于抗干扰，如5G、Wi-Fi、蓝牙等无线信号
- 专利偶极天线设计，提供可靠的检测，避免传感器内置于金属LED板时产生误触发
- 符合RED认证标准
- 非隔离开关电源，保持PF值符合最新的ERP标准
- 通过DIP开关可调节检测灵敏度，适用于各种安装场所
- 超薄设计，专为三防LED灯而设计
- 支持最大安装高度6米
- 5年保修
技术参数
| 输入规格 | |
|---|---|
| 工作电压范围 | 198-264V AC, 50Hz/60Hz |
| 额定电压 | 220-240V AC, 50Hz/60Hz |
| 待机功耗 | ≤0.5W |
| 浪涌测试 | L-N: 1kV |
| 输出规格 | |
| 工作模式 | 开关功能 |
| 负载类型 | 感性或阻性 |
| 负载能力 | 400W (感性); 800W (阻性) |
| 最大浪涌能力 | 30A (50% Ipeak, twidth =500uS, 230Vac满载，冷启动); 60A (50% Ipeak, twidth =200uS, 230Vac, 满载，冷启动) |
| 传感器参数 | |
| 工作频率 | 5.8 GHz ±75 MHz, ISM 频段 |
| 发射功率 | 最大0.5mW |
| 保持时间 | 5秒/30秒/90秒/5分钟/20分钟/30分钟 |
| 检测灵敏度 | 100%/75%/50%/25% |
| 日光传感器 | 2Lux/10Lux/30Lux/50Lux/禁用 |
| 检测半径 | 4-6米 (安装高度3米) |
| 安装高度 | 支持2.5-6米，最大检测半径为4米 |
| 检测角度 | 150° (壁挂), 360° (吸顶) |
| 工作环境 | |
| 工作温度 | -25℃ 至 +60℃ |
| 储存温度 | -40℃ 至 +80℃ (湿度: 10%-95% 无冷凝) |
| 认证标准 | |
| 安全标准 | EN61058-1 |
| EMC标准 | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| 环境要求 | 符合RoHS |
| 认证 | CE, RED |
| 其他规格 | |
| 接线 | 压入式端子，线径: 0.75-1.5mm² |
| IP等级 | IP20 |
| 防护等级 | II类 |
| 安装方式 | 内置 |
| 尺寸 | 77.5×34.5×22mm |
| 包装 | 气泡袋 + 隔板 + 纸箱 (K=A) |
| 净重 | 58±2g |
| 寿命 | 5年保修 @Ta 230V满载 |
注意: 检测区域受运动物体体积和运动速度影响。检测区域是通过一名身高170cm的人以0.3m/s的速度行走来测试的。
功能描述
开关功能
该传感器设计为仅连接一个负载。连接多个负载可能会损坏传感器。
辐射模式
吸顶安装
吸顶安装高度: 3米
灵敏度: 100%/75%/50%/25%
灵敏度: 100%/75%/50%/25%
正常移动 (速度: 1米/秒)
缓慢移动 (速度: 0.3米/秒)
吸顶安装高度: 6米
灵敏度: 100%/75%
灵敏度: 100%/75%
正常移动 (速度: 1米/秒)
缓慢移动 (速度: 0.3米/秒)
安装在6米高度时，仅100%/75%检测灵敏度有效。25%/50%灵敏度无法检测到运动信号。
DIP开关设置
日光传感器设置
| 开关1 | 开关2 | 开关3 | 设置 |
|---|---|---|---|
| 开 | 开 | 开 | 2Lux |
| - | 开 | 开 | 10Lux |
| - | 开 | - | 30Lux |
| - | - | 开 | 50Lux |
| - | - | - | 禁用 |
保持时间设置
| 开关4 | 开关5 | 开关6 | 设置 |
|---|---|---|---|
| 开 | 开 | 开 | 5秒 |
| 开 | 开 | - | 30秒 |
| 开 | - | 开 | 90秒 |
| 开 | - | - | 5分钟 |
| - | 开 | 开 | 20分钟 |
| - | - | - | 30分钟 |
检测区域设置
| 开关7 | 开关8 | 设置 |
|---|---|---|
| 开 | 开 | 100% |
| 开 | - | 75% |
| - | 开 | 50% |
| - | - | 25% |
“禁用”表示日光传感器不工作。一旦检测到运动，无论环境光如何，都会打开灯。
强制开启功能
断电，然后在2秒内快速开关传感器3次（开-关-开-关-开）以强制开启传感器功能。灯会闪烁3次，然后一直开启。再次断电并重新通电以恢复传感器功能。
初始化
通电后，传感器自动以100%亮度打开灯。10秒后，灯熄灭。初始化期间，传感器无法检测到运动。
出厂设置
检测区域: 100%, 保持时间: 5秒, 日光传感器: 禁用
应用注意事项
- 传感器应由专业电工安装。请在安装、接线或更改DIP开关设置前关闭电源。
- 安装在塑料和玻璃灯罩内的传感器会降低灵敏度。每增加3毫米厚度，灵敏度降低20%。
- 光灵敏度阈值是在没有阴影或环境光漫反射的晴朗环境中测量的。环境照度因环境、天气、气候、一天中的时间以及季节而异。
- 在不同的安装环境中，传感器参数可能需要重新配置。
- 该传感器仅供室内使用。室外使用会影响防水性能。风、雨和移动的物体可能会导致误触发。
- 任何感应式传感器之间的距离应大于3米。
- 请勿将传感器放置在金属、玻璃或混凝土墙等高密度物体附近，以免误触发。安装在金属灯具、反光表面或封闭环境中时，微波反射可能会导致误触发 - 降低灵敏度或联系制造商寻求支持。
- 确保传感器周围没有移动信号（风扇、直流电机、下水道管道、出风口），以防止误触发。
- 在新的照明项目中，请在批量应用前测试5个样品。
- 产品规格如有变更，恕不另行通知，以进行持续改进。
- 当传感器内置于金属板下方时，请确保传感器表面与金属板无缝贴合，无间隙。
