トリプルーフライト用ON/OFFモーションセンサー、ボトムディップスイッチとリモート設定可能 MC098S F1
商品の詳細
| 定格電圧 | AC220～240V、50Hz/60Hz | 待機電力 | ≤0.5W |
|---|---|---|---|
| 耐荷重 | 400W (誘導); 800W (抵抗膜) | 作業モード | ON/OFF機能 |
| 取付高さ | 3m（最大6m） | 一生 | 5 年保証 @Ta 230V 全負荷 |
| ハイライト | オン/オフ モーションセンサー,底部ダイプスイッチ運動センサー,リモート設定運動センサー |
||
製品の説明
トライプルーフライト用ON/OFFモーションセンサー
ボトムディップスイッチとリモート設定が利用可能
製品の特徴
- 低インピーダンスセンサーアンテナ特許により、5G、Wi-Fi、Bluetoothなどの無線信号からの干渉を防止
- 特許取得済みのダイポールアンテナ設計により、金属LEDプレートにセンサーが組み込まれた際の誤トリガーを回避し、信頼性の高い検出を実現
- バルク注文はRED承認に準拠
- さまざまな設置場所に対応するDIPスイッチによる検出感度調整可能
- トライプルーフLEDランプおよびシーリングランプと互換性のある超薄型設計
- 最大取り付け高さ6mをサポート
- スイッチング電源はランプ全体のPF値を維持し、最新のERP規格に準拠
- パラメータ設定用にダイヤルコードとリモートコントロール（MH03）の両方をサポート
- 5年保証
技術パラメータ
| 入力 | |
|---|---|
| 動作電圧範囲 | 120-277V AC 50Hz/60Hz |
| 定格電圧 | 220-240V AC、50Hz/60Hz |
| 待機電力 | ≤0.5W |
| サージテスト | L--N: 1kV |
| 出力 | |
| 動作モード | ON/OFF機能 |
| 負荷の種類 | 誘導性または抵抗性 |
| 負荷容量 | 400W（誘導性）; 800W（抵抗性） |
| 最大サージ容量 | 30A（50% Ipeak、twidth =500uS、230Vac全負荷、コールドスタート） |
| センサーパラメータ | |
| 動作周波数 | 5.8 GHz ±75 MHz、ISMバンド |
| 送信電力 | 最大1mW |
| 保持時間 | 5秒/30秒/90秒/5分 10秒/90秒/3分/10分（リモートMH03による） |
| 検出感度 | 100%/75%/50%/25% 100%/50%（リモートMH03による） |
| 昼光センサー | 25ルクス/無効 5ルクス/15ルクス/50ルクス/無効（リモートMH03による） |
| 検出半径 | 天井取り付け高さ3m：1m/S ≥2.5m（ランプ内蔵設置の場合） 壁取り付け高さ2m：1M /S ≥4m（ランプ内蔵設置の場合） |
| 取り付け高さ | 3m（最大6m） |
| 検出角度 | 150°（壁取り付け） |
ON/OFF機能
*センサーは1つの負荷のみを接続するように設計されています。複数の負荷を接続するとセンサーが損傷する可能性があります。

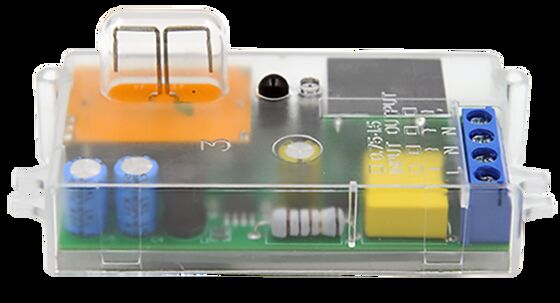

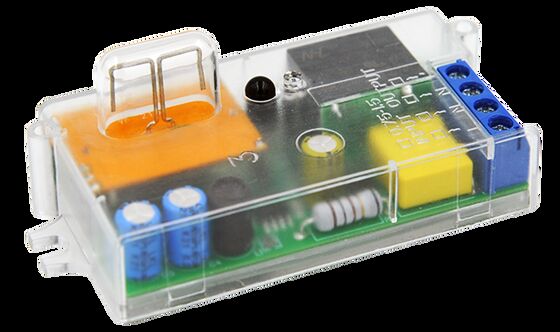

製品構造

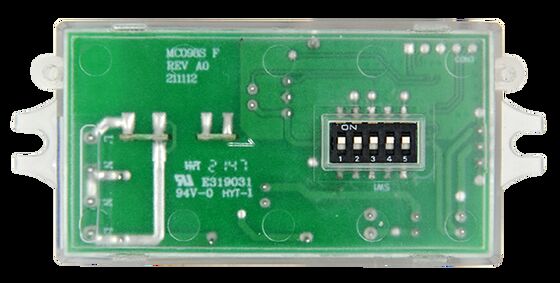

DIPスイッチ設定
検出エリア
| スイッチ1 | スイッチ2 | 感度 |
|---|---|---|
| ON | ON | 100% |
| - | ON | 75% |
| ON | - | 50% |
| - | - | 25% |
保持時間
| スイッチ3 | スイッチ4 | 保持時間 |
|---|---|---|
| ON | ON | 5秒 |
| - | ON | 30秒 |
| ON | - | 90秒 |
| - | - | 5分 |
昼光センサー
| スイッチ5 | 光レベル |
|---|---|
| ON | 25ルクス |
| - | 無効 |
「無効」は昼光センサーが機能しないことを意味します。周囲光に関係なく、動きが検出されるとライトがオンになります。
リモートコントロール（MH03）
検出エリア：100%、保持時間：5秒、昼光センサー：無効
初期化
電源投入後、センサーは自動的に100%の明るさでライトをオンにします。10秒後、ライトをオフにします。初期化中は、センサーは動きを検出できません。
工場出荷時設定
検出エリア：100%、保持時間：5秒、昼光センサー：無効
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線、またはDIPスイッチ設定の変更を行う前に、必ず電源を切ってください。
- マイクロ波は金属を透過しません。密閉または半密閉の金属ランプへの設置は避けてください。製品の上に金属またはガラスのカバーがないことを確認してください。アンテナが金属プレートを通過する必要がある場合は、センサーの上部が金属プレートに押し付けられていることを確認してください。
- マイクロ波センサー間の設置距離は1.5m以上にする必要があります。無線干渉を避けるため、スイッチ、ルーター、その他の無線デバイスから離してください。アンテナ表面は、信号干渉を避けるために、AC入力とDC出力から離してください。
- 長時間の振動機器や移動物体の近くへの設置は避けてください。振動信号が誤検出を引き起こす可能性があります。設置は、大型金属機器、換気パイプ、空調コンセント、排気口、および煙排気装置から離してください。検出エリアを通過するペットがセンサーをトリガーする可能性があります。
- この製品は屋内専用です。半屋外または屋外での設置は、風/雨による誤検出を引き起こす可能性があります。金属ランプ、反射面、または狭い環境に設置した場合、マイクロ波の反射が誤検出を引き起こす可能性があります。感度を下げるか、サポートについてはメーカーにお問い合わせください。
- センサーは天井取り付けに最適化されています。壁取り付けは検出距離を増加させ、壁を透過するマイクロ波やライトが消えない原因となる可能性があります。感度を下げることを試してください。25%で機能しない場合は、壁取り付けを避けるか、メーカーにお問い合わせください。
- 製品仕様およびパラメータは、予告なく最適化される場合があります。
- 検出距離は、物体の移動速度、物体のサイズ、設置高さ、設置角度、環境、および反射材料によって異なります。
- 仕様の検出距離は、屋内開放環境で165cmのテスターを使用して得られた典型的な値です。
- アンテナが金属プレートを通過する必要がある場合は、穴は20×8mm以上とし、センサーの上部を金属プレートに近づける必要があります。アンテナは、センサーシェル上部が金属プレートに近接した開口部に露出させる必要があります。
