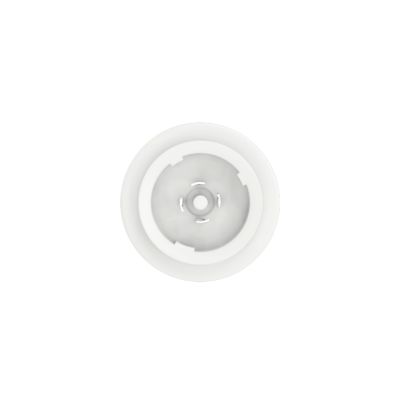

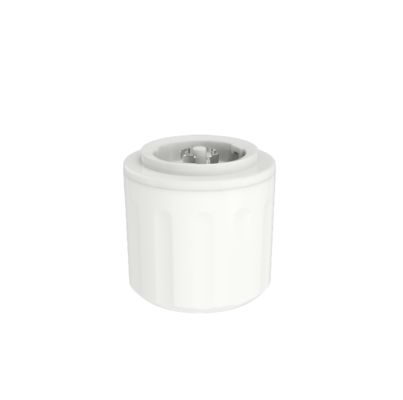

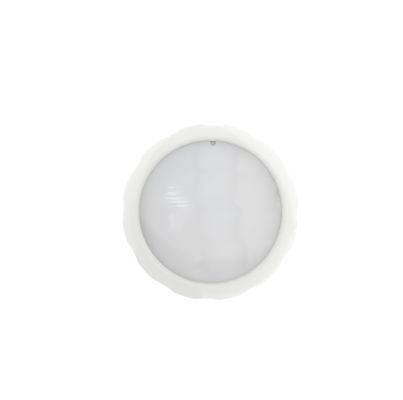

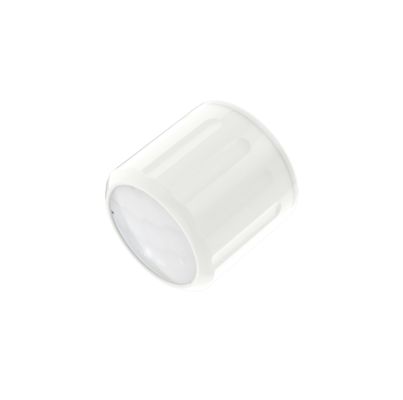

高天井用Zhaga Book18 DALIモーションセンサー、IP65定格、最大設置高さ12m MDA079D IR Z
商品の詳細
| 定格電圧 | 12-24V DC | リップル電圧 | <100MVP-P |
|---|---|---|---|
| 出力信号 | ダリ調光信号 | 取付高さ | 10m（最大12m） |
| 作業温度（TA） | -25〜55℃ | 証明書 | CE |
| 一生 | 5年保証@TA（屋内） | ||
| ハイライト | ハイベイ用ダリ・モーションセンサー,高海域用ワイヤレス運動センサー,ハイベイ用カザンビ・モーションセンサー |
||
製品の説明
[製品の特徴]
- DALI-2&D4i認証済み、D4iドライバーとシームレスに連携
- 人感センサーインスタンスタイプ3 (303); 光センサーインスタンスタイプ4 (304)
- 屋内最大取付高さ12m、PIR人感検知
- すべてのセンサーパラメータはDALIセントラルコントローラー設定で設定可能
- Zhaga book 18ソケット、プラグ＆プレイIP65
[パラメータ]
| 入力 | |
| 定格電圧 | 12-24V DC |
| 動作電流 | 12±5mA@16V DC |
| リップル電圧 | <100mVp-p |
| 出力 | |
| 出力信号 | DALI調光信号 |
| センサーパラメータ | |
| 検知方式 | PIR |
| センサー感度 | DALIマスター設定 |
| 昼光センサー | DALIマスター設定 |
| 待機調光レベル | DALIマスター設定 |
| 検知範囲（半径） | 天井設置12m高: 0.3m/s; r≧4m, 1m/s; r≧3m; |
| 取付高さ | 10m (最大12m)、注1 & 2参照 |
| DALIパラメータ | |
| モーションインスタンス | 62386-303 |
| 昼光インスタンス | 62386-304 |
| DALIドロー | 2mA |
| 環境 | |
| 動作温度 (Ta) | -25~55℃ |
| 保管温度 | -40℃~80℃、湿度≦85% (結露なきこと) |
| 認証基準 | |
| 認証済み | CE |
| 環境要件 | RoHS 2.0、Reach要件に準拠 |
| IP等級 | IP65 |
| その他 | |
| 配線 | 標準Zhaga Book 18コネクタ |
| 外部 | |
| パッケージ | クラップボード+箱 (K=A) |
| 正味重量 | 38±3g |
| 寿命 | 5年保証@Ta (屋内) |
注: | |
[機能説明]
| ON/OFF機能 | DALIマスター設定 |
| 2段階調光機能 | DALIマスター設定 |
| 3段階調光機能 | DALIマスター設定 |
| 昼光ハーベスティング | DALIマスター設定 |
| 昼光優先 | DALIマスター設定 |
| ネットワーク機能 | DALIマスター設定 |
[製品情報]
- 寸法機能
設置
- 検知範囲
電源投入後、センサーは45〜60秒間ウォームアップしてから動作を開始します。初期化中は、センサーは動きを検知できません。
電源投入後、センサーは45〜60秒間ウォームアップしてから動作を開始します。初期化中は、センサーは動きを検知できません。
[
デフォルト設定
]感度: 100%、保持時間: 10秒、昼光センサー: 無効、待機時間: 0秒、待機調光レベル: 10%[適用上の注意]
センサーは専門の電気技師が設置する必要があります。設置、配線、パラメータ変更の前に必ず電源を切ってください。
PIRセンサーは素材を透過しません。センサーと移動する人/物との間に障害物がないことを確認してください。
- 寒い冬に厚着をしていると、センサーが人を検知しにくい場合があります。
- 熱信号は移動信号とみなされ、センサーをトリガーします。センサーをエアコンやその他の熱源に向けないでください。
- センサーは屋内専用です。屋外の太陽光はセンサーの検知に影響を与える可能性があります。
- 継続的な改善のため、本説明書の記載内容は予告なく変更される場合があります。
- 0-10Vドライバーの種類によって調光性能が異なる場合があります。
- 昼光しきい値は、影がなく、周囲光の拡散反射がない晴れた環境で測定されます。周囲のルクスレベルは、環境、天気、気候、時間帯、季節によって異なります。
- 検知距離は、人の身長、取付高さ、取付角度、作業環境温度などに関連します。周囲温度が体温範囲 (36℃~37℃/96.8~98.6℉) に近づくと、PIR人感検知は著しく弱まるか応答しなくなります。周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検知が発生する可能性があります。検知感度を下げて改善を試みてください。誤検知が続く場合は、PIRセンサーはこのスペースでの使用には適していません。
- 提示された検知エリアは、屋内開放環境で身長165cmのテスターによって測定された典型的な値です。
- 本製品は、入力電圧が安定しており、リップル係数が低い (リップル係数が100mV未満、負荷電流が25mA以上) 電圧安定化DC電源と組み合わせて使用する必要があります。
- 新しい環境に設置する際は、大量設置の前に少なくとも5台の製品を設置してテストしてください。
- PIRは赤外線放射の変化を検知する焦電赤外線センサーです。実際の使用においては、人体以外の熱源、熱源の温度変化がない、または熱源が動かないといった現象、およびその他の関連する環境要因やPIRの応用原則違反の影響に注意してください。以下のような現象により、人体以外の熱源を検知した場合、PIRが誤検知する可能性があります。 1. 小動物が検知範囲内に入った場合 2. 太陽光、車のヘッドライト、白熱灯などからの遠赤外線がセンサーに直接当たった場合3. 温風、冷房設備の冷風、加湿器からの水蒸気などにより、検知範囲内の温度が急激に変化した場合
- 以下のような現象により、熱源を検知してもPIRがトリガーしない可能性があります。
- 1. センサーと検知対象物の間に、遠赤外線の透過を妨げるガラスやアクリルなどの物質がある場合
- 2. 検知範囲内の熱源がほとんど動かない、または高速で動く場合
