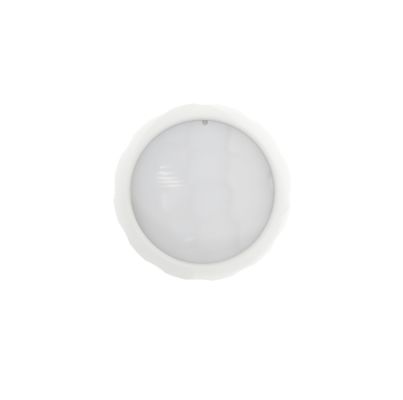

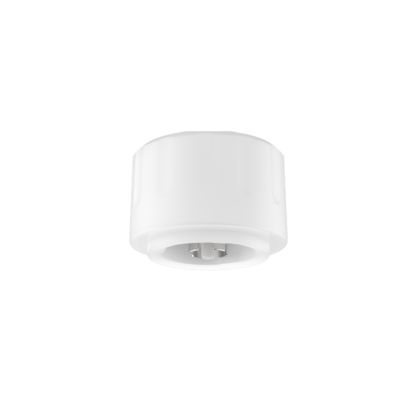

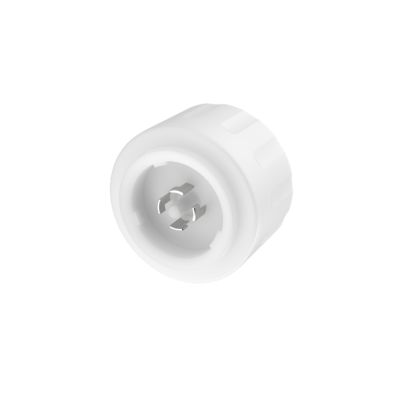

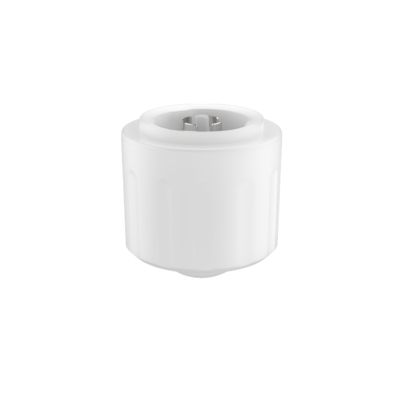

高天井用カズンビ Dali モーションセンサー、最大取付高12m、倉庫での使用に適したMDA079D IR ZB1
| Place of Origin | Shenzhen, China |
|---|---|
| ブランド名 | Merrytek |
| 証明 | CE |
| Model Number | MDA079D IR ZB1 |
| Minimum Order Quantity | 100PCS |
| 価格 | 交渉可能 |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
商品の詳細
| 定格電圧 | 12-24V DC | リップル電圧 | <100MVP-P |
|---|---|---|---|
| 出力信号 | ダリ調光信号 | 取付高さ | 10m（最大12m） |
| 作業温度（TA） | -25〜55℃ | 証明書 | CE |
| 一生 | 5年保証@TA（屋内） | ||
| ハイライト | 倉庫用Casambi DALIモーションセンサー,高天井モーションセンサー 12m範囲,Casambi互換性のあるDALIモーションセンサー |
||
製品の説明
ハイベイ用カスケンビ Daliモーションセンサー、最大設置高さ12m、倉庫での使用に適しています
製品属性
| 属性 | 値 |
|---|---|
| 定格電圧 | 12-24V DC |
| リップル電圧 | <100mVp-p |
| 出力信号 | DALI調光信号 |
| 設置高さ | 10m (最大12m) |
| 動作温度(Ta) | -25~55℃ |
| 認証 | CE |
| 寿命 | 5年保証@Ta(屋内) |
製品の特徴
- DALIバス電源 DC12-24V
- DALI調光端子、3段階または2段階はオプション、検知エリア調整可能
- ミニサイズのPIR検知センサー
- 屋内最大設置高さは12m
- すべてのセンサーパラメータはCasambiアプリで設定可能
技術パラメータ
入力
| 定格電圧 | 12-24V DC |
| 動作電流 | 35±5mA |
| リップル電圧 | <100mVp-p |
出力
| 出力信号 | DALI調光信号 |
センサーパラメータ
| 検知方式 | PIR |
| センサー感度 | Casambiアプリ設定 |
| 昼光優先 | Casambiアプリ設定 |
| 待機調光レベル | Casambiアプリ設定 |
| 検知エリア(半径) | 天井設置高さ12m: r≧4m@0.3m/s, r≧3m@1m/s |
| 設置高さ | 10m (最大12m)、注1 & 2参照 |
ワイヤレスパラメータ
| BLEモジュール | カスケンビブルートゥース |
| 動作周波数 | 2.402-2.480GHz |
| 送信電力 | +7dBm(最大) |
| 送信距離 | ポイントツーポイント送信 最大25m |
| 器具ID | 32022 |
環境
| 動作温度(Ta) | -25~55℃ |
| 保管温度 | -40℃~80℃、湿度≦85% (結露なきこと) |
認証基準
| 認証済み | CE |
| 環境要件 | RoHS 2.0、Reach要件に準拠 |
| IP等級 | IP65 |
その他
| 配線 | 標準ザガブック18コネクタ |
| 設置 | 外部 |
| パッケージ | クラップボード+箱 (K=A) |
| 正味重量 | 38±3g |
| 寿命 | 5年保証@Ta(屋内) |
注1:周囲温度が体温範囲(36℃～37℃/96.8～98.6℉)に近づくと、PIRモーション検知は著しく弱まるか、応答しなくなります。
注2:周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検知が発生する可能性があります。検知感度を下げて改善を試みてください。誤検知が続く場合は、PIRセンサーは使用に適さない可能性があります。
注2:周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検知が発生する可能性があります。検知感度を下げて改善を試みてください。誤検知が続く場合は、PIRセンサーは使用に適さない可能性があります。
機能説明
| 機能 | 設定 |
|---|---|
| ON/OFF機能 | Casambiアプリ設定 |
| 2段階調光機能 | Casambiアプリ設定 |
| 3段階調光機能 | Casambiアプリ設定 |
| 昼光ハーベスティング | Casambiアプリ設定 |
| 昼光優先 | Casambiアプリ設定 |
| ネットワーク機能 | Casambiアプリ設定 |
製品情報
寸法
機能
設置
検知範囲
初期化
電源投入後、センサーは45～60秒間ウォームアップしてから動作を開始します。初期化中は、センサーは動きを検知できません。
デフォルト設定
感度: 100%、保持時間: 10秒、昼光センサー: 無効、待機時間: 0秒、待機調光レベル: 10%
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線、パラメータ変更の前に必ず電源を切ってください。
- PIRセンサーは素材を透過できません。センサーと移動する人/物との間に障害物がないことを確認してください。
- 寒い冬に厚着をしている場合、センサーが人を検知しにくい場合があります。
- 熱信号は移動信号とみなされ、センサーをトリガーします。センサーをエアコンやその他の熱源に向けないでください。
- センサーは屋内専用です。屋外の太陽光はセンサーの検知に影響を与える可能性があります。
- 継続的な改善のため、この説明書のコンテンツは予告なく変更される場合があります。
- 0-10Vドライバーの種類によって調光性能が異なる場合があります。
- 昼光しきい値は、影がなく、周囲光の拡散反射がない晴れた環境で測定されます。周囲のルクスレベルは、環境、天気、気候、時間帯、季節によって異なる場合があります。
- 検知距離は、人の身長、設置高さ、設置角度、作業環境温度などに関連しています。
重要事項:
周囲温度が体温範囲(36℃～37℃/96.8～98.6℉)に近づくと、PIRモーション検知は著しく弱まるか、応答しなくなります。周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検知が発生する可能性があります。検知感度を下げて改善を試みてください。誤検知が続く場合は、PIRセンサーは使用に適さない可能性があります。
周囲温度が体温範囲(36℃～37℃/96.8～98.6℉)に近づくと、PIRモーション検知は著しく弱まるか、応答しなくなります。周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検知が発生する可能性があります。検知感度を下げて改善を試みてください。誤検知が続く場合は、PIRセンサーは使用に適さない可能性があります。
提示された検知エリアは、屋内開放環境で身長165cmのテスターによって測定された典型的な値です。
この製品は、入力電圧が安定しており、リップル係数が低い(リップル係数が100mV未満、負荷電流が25mAより大きい)電圧安定化DC電源と組み合わせて使用する必要があります。
新しい環境に設置する場合、大量設置の前に少なくとも5台の製品を設置してテストしてください。
PIRセンサーの動作に関する注意
PIRは赤外線の変化を検知する焦電赤外線センサーです。実際の使用中は以下の点に注意してください:
誤検知の可能性:
- 小動物が検知範囲に入った場合
- 太陽光、車のヘッドライト、白熱灯などからの遠赤外線がセンサーに直接当たった場合
- 温風、冷房設備の冷風、加湿器からの水蒸気などにより、検知範囲内の温度が急激に変化した場合
非検知の可能性:
- センサーと検知対象物の間に、遠赤外線の透過を妨げるガラスやアクリルなどの物質がある場合
- 検知範囲内の熱源がほとんど動かないか、高速で動く場合
