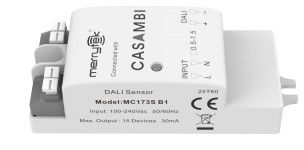

DALI2 Casambiネットワークマイクロ波センサー 220-240Vac 動作電圧 天井灯用 MC173S B1

[製品の特徴]


• Casambi Bluetoothメッシュネットワークを採用し、Casambiアプリを使用してパラメータ設計とアプリケーションシナリオの設定を行います。DALIマイクロ波センサー
• 新しいERP基準に準拠。低スタンバイ電力。
• 5.8GHzマイクロ波免許不要ISM周波数帯。バルク注文はRED&TUV&DALI-2承認に準拠します。
• コンパクトなサイズ設計で、ほとんどの照明器具に内蔵可能です。
• 入出力端子は接続に便利です。
• 5年保証


[パラメータ]



寸法 (


• 単位: mm)

機能

• 配線

[設置説明]

​
​
注意:




               [初期化]
電源投入後、センサーは自動的にライトを100%の明るさで点灯し、10秒後に消灯します。初期化中は、センサーは動きを検出できません。


[デフォルト設定]


感度: 100%、保持時間: 5秒、昼光センサー: 無効


[適用上の注意]

センサーは専門の電気技師が設置する必要があります。設置、配線、またはDIPスイッチの設定を行う前に、必ず電源を切ってください。


• マイクロ波は金属を透過しません。密閉または半密閉の金属製ランプに製品を設置しないでください。製品の上を金属またはガラスで覆わないでください。アンテナが金属板を通過する必要がある場合は、センサーの上部が金属板に近接していることを確認してください。
• センサー間の設置間隔は2m以上を推奨します。スイッチやルーターなどの無線機器から離して設置してください。センサーとルーター間の設置間隔は2m以上を推奨します。マイクロ波センサーのアンテナ面は、AC入力およびDC出力から離して、低周波/高周波信号がマイクロ波センサーアンテナの正常な動作に影響を与えないようにしてください。
• 感度エリアは、物体の移動速度、移動物体のサイズ、設置高さ、設置角度、作業環境、反射材などに関連しています。検出エリアは、屋内開放環境で身長165cmのテスターによって測定された代表値です。
• このモデルは天井設置に適しています。壁設置を使用した場合、マイクロ波センサーの検出エリアが大幅に広がり、マイクロ波が壁を透過したり、ライトが消えなかったりする現象が発生する可能性があります。そのため、感度を10%に調整してください。感度10%が使用できない場合は、壁設置を避けるか、メーカーに技術サポートを依頼してください。
• 昼光しきい値は、影がなく、周囲光が拡散反射している晴れた日に測定されます。異なる環境や気候により、昼光センサーが測定する明るさの値は異なります。
• センサーは金属、PCB、LEDトレイなどで覆ったり隠したりしないでください。センサーアンテナと周囲の材料との間隔は5mm以上にする必要があります。センサーアンテナの近く、またはその上または下に金属やPCBトラックがないようにしてください。推奨されるカバーの厚さは2mmで、センサーアンテナとカバーの間の間隔は3.2mm以上にしてください。
• 振動信号は移動信号とみなされ、センサーをトリガーします。センサーの設置は、大型金属機器、配管、空調吹き出し口、排気口、排煙機ポート、揺れるファンなど、長時間振動する物体から離して設置してください。検出エリア内のペットは誤トリガーの原因となる可能性があります。
• マイクロ波モジュールのアンテナ面は、AC入力、DC出力、ブリッジ整流器、トランス、スイッチングチューブなどの高電力デバイスから離して、高周波信号がマイクロ波センサーアンテナの正常な動作に影響を与えないようにしてください。
• センサーは屋内専用です。屋外または半屋外での使用では防水効果が低下します。風、雨、移動物体は誤トリガーの原因となる可能性があります。センサーを金属製ランプ、金属反射面、または小さな密閉環境に設置した場合、マイクロ波が何度も反射して誤トリガーの原因となるため、感度を下げるか、メーカーに技術サポートを依頼してください。
• 周囲温度が80℃を超えると、過熱保護がトリガーされる場合があります（冷却後に自動復旧）。
• 新しい設置環境の場合、設置前に5個のサンプルをテストすることをお勧めします。
