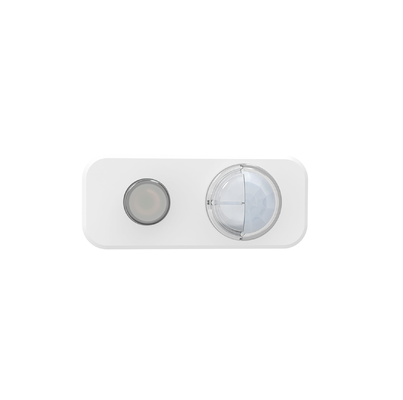

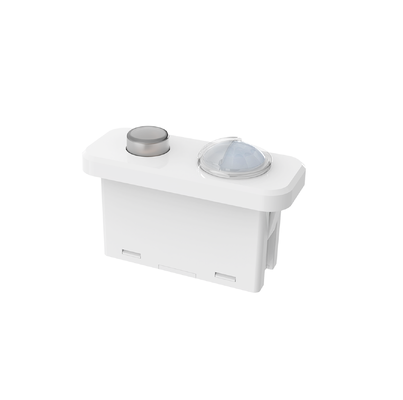

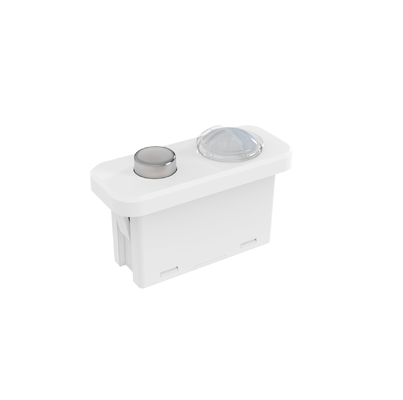

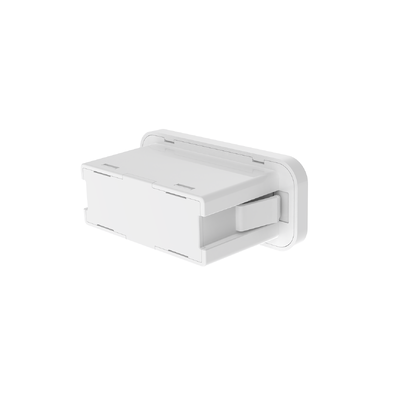

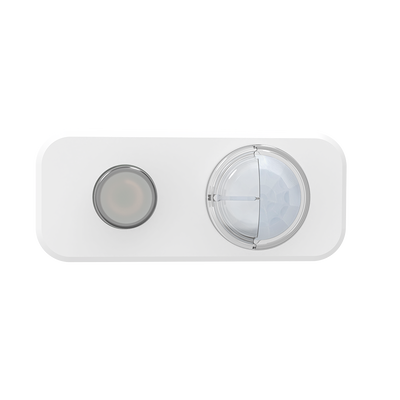

Dali2 & D4i 認定、調光可能 PIR モーションセンサー、Zhaga Book20 ソケット、Play & Plug MDA182D IR
商品の詳細
| 定格電圧 | 12-24V DC | 動作電流 | 12±5mA@16VDC |
|---|---|---|---|
| リップル電圧 | <100MVP-P | 出力信号 | ダリ調光 |
| 検出モード | PIR 検出 | 設置高さ | 通常 3m (最大 4m) |
| IP等級 | IP20 | 一生 | 5年保証@TA（屋内） |
| ハイライト | DALI モーションセンサー ディム可能なPIR,Zhaga Book20ソケットモーション検出器,D4i認定プラグプレイセンサー |
||
製品の説明
DALI-2 & D4i認証 調光PIRモーションセンサー
DALI-2およびD4i認証を取得したZhaga Book20ソケット対応プラグアンドプレイモーションセンサーで、D4iドライバーとのシームレスな統合が可能です。
製品の特徴
- DALI-2 & D4i認証取得済み (D4iドライバーとの互換性)
- モーションセンサーインスタンスタイプ3 (303) およびライトセンサーインスタンスタイプ4 (304)
- 屋内最大設置高さ4m、PIRモーション検知
- すべてのセンサーパラメータはDALIセントラルコントローラーで設定可能
- Zhaga Book20ソケットによるプラグアンドプレイ設置
技術パラメータ
| 入力 | |
|---|---|
| 定格電圧 | 12-24V DC |
| 動作電流 | 12±5mA @16V DC |
| リップル電圧 | <100mVp-p |
| 出力 | |
| 出力信号 | DALI調光 |
| センサーパラメータ | |
| 検知モード | PIR検知 |
| 検知エリア | DALIマスター設定 |
| 保持時間 | DALIマスター設定 |
| 昼光センサー | DALIマスター設定 |
| 昼光優先 | DALIマスター設定 |
| 調光レベル | DALIマスター設定 |
| 検知範囲 (半径) | 天井設置3m高: r≧2.5m (感度100%、屋内開放空間60°) |
| 設置高さ | 標準3m (最大4m) |
| DALIパラメータ | |
| モーションインスタンス | 62386-303 |
| 昼光インスタンス | 62386-304 |
| DALIドロー | 2mA |
| 環境 | |
| 動作温度 | -20℃～+55℃ |
| 保管温度 | -40℃～+80℃、湿度≦85% (結露なきこと) |
| 認証規格 | |
| 認証済み | CE |
| 環境要件 | RoHS 2.0、REACH準拠 |
| IP等級 | IP20 |
| その他の仕様 | |
| 配線 | 2ピンPH2.0端子 |
| 設置要件 | Zhaga Book20設置 |
| 梱包要件 | 段ボール仕切り + カートン (K=A) |
| 正味重量 | 15.8±3g |
| 寿命 | 5年保証 @Ta (屋内) |
機能説明
| 機能 | 設定 |
|---|---|
| ON/OFF機能 | DALIマスター設定 |
| 2段階調光機能 | DALIマスター設定 |
| 3段階調光機能 | DALIマスター設定 |
| 昼光ハーベスティング | DALIマスター設定 |
| 昼光優先 | DALIマスター設定 |
| ネットワーク機能 | DALIマスター設定 |
製品情報
寸法 (単位: mm)
カットアウトサイズ
機能
配線
設置説明
検知範囲
初期化
電源投入後、センサーは12秒間ウォームアップしてから動作を開始します。
デフォルト設定
感度: 100%、保持時間: 5秒、昼光センサー: 無効、待機時間: 0秒、待機調光レベル: 10%
適用上の注意
- 設置は必ず電源を切った状態で、専門の電気技師が行ってください。
- PIRセンサーは素材を透過しません - センサーと移動物体の間に障害物がないことを確認してください。
- 寒い時期に厚着をしている場合、検知が困難になることがあります。
- エアコンや暖房器具からの熱信号が誤作動を引き起こす可能性があります。
- 屋内専用 - 屋外の太陽光は検知性能に影響します。
- 調光性能はDALI-2ドライバーによって異なります。
- 昼光しきい値は影のない晴れた環境で測定されます。
- 検知距離は高さ、設置位置、環境温度によって影響されます。
- 入力電圧の安定性と低リップル係数を持つ安定したDC電源が必要です (<100mV)
- 新しい環境での大量設置の前に、少なくとも5台でテストしてください。
注意: 周囲温度が体温範囲 (36℃～37℃) に近づくと、PIRモーション検知は著しく弱まります。周囲温度またはLEDトレイ温度が55℃を超えると、誤作動が発生する可能性があります - 感度を下げるか、代替のセンサー配置を検討してください。
