28W マックス センサ DIM LED ドライバー, 230mA-615mA 出力,色温 選択可能,フラッカーフリー
| Place of Origin | Shenzhen, China |
|---|---|
| ブランド名 | Merrytek |
| 証明 | CE, UKCA, SAA |
| Model Number | MLC28CC-PD （0-10V）/ PWM optional |
| Minimum Order Quantity | 100PCS |
| 価格 | 交渉可能 |
| Packaging Details | PE bag clapboard, carton（K=A） |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Rated voltage | 220-240V AC 50Hz/60Hz | Stand-by power | ≤0.5W（No Equip with sensing split head） |
|---|---|---|---|
| Inrush current | ≤30A（100us half-current）@230V AC | Operating temperature | Built-in：-25…+60℃ |
| Certificate | CE, UKCA, SAA | Lifetime | 5years warranty@Ta50/TC70℃，230V full load |
製品の説明
[製品の特徴]
- 絶縁された2段回路フレーム、完全調光およびフリッカーフリー。
- DIPスイッチで電流ギアを設定できます。CC/CW/WWを選択するには、スライドスイッチを使用します。
- 10.5V補助電源をサポートし、センシングスプリットヘッドを使用すると、統合センシング機能を実現できます。
- 0-10V調光制御ポートを装備。
- さまざまなマイクロ波センサーまたはワイヤレススマートモジュールに適しています。
[パラメータ]
|
製品シリーズ |
MLC28CC-PD |
|
入力 |
|
|
定格電圧 |
220-240V AC 50Hz/60Hz |
|
スタンバイpower |
≤0.5W(センシングスプリットヘッドなし) |
|
サージ |
1KV(L/N,EN61000-4-5) |
|
力率 |
≥0.9 (230V 最大負荷) |
|
入力current |
≤0.16A @230VAC 全負荷 |
|
突入電流 |
≤30A(100us半電流)@230V AC |
|
動作efficiency |
≥86% (230V 最大負荷) |
|
出力 |
|
|
動作モデル |
CC |
|
負荷の種類 |
LED |
|
フリッカー |
≤5% |
|
定電流精度 |
定電流精度±5% |
|
補助ドライバパラメータ |
10.5VDC電流: 100mA 最大 |
|
無負荷出力電圧 |
75VDC 最大 |
|
全負荷電力 |
28W 最大 |
|
負荷電流 |
615mA / 370mA / 230mA |
|
負荷出力電圧範囲 |
230mA / 27 -45VDC 370mA / 27-45VDC 615mA /27-45VDC 注：45VDC未満 |
|
異常保護要件 |
|
|
保護 モード |
入力過電圧保護; 入力無負荷保護 無負荷保護 入力短絡 保護 |
|
環境Requirements |
|
|
動作温度 |
内蔵：-25…+60℃ |
|
Tcase-life(Tc) |
70℃ |
|
Tcase-max |
85℃ |
|
保管温度/湿度 |
-40℃…+80℃ 湿度：≤85%(結露しないこと) |
|
証明書規格 |
|
|
証明書 |
CE,UKCA,SAA |
|
環境 要件 |
RoHS2.0、Reach要件 |
|
安全規格（LVD） |
EN61347-1、EN61347-2-13 |
|
EMC 規格 |
EN55015、EN61547、EN61000-3-2、EN61000-3-3 |
|
耐電圧 |
一次側から二次側：3.75KVAC |
|
IP定格 |
IP20 |
|
製品カテゴリ |
クラスII |
|
その他 |
|
|
配線方法 |
端子を押す、ワイヤ径:0.5-1.0mm2 |
|
インストール |
内蔵 |
|
パッケージ |
PE バッグ 仕切り板、カートン(K=A) |
|
正味重量 |
135 ±5g |
|
寿命 |
5年保証@Ta50/TC70℃,230V 全負荷 |
|
故障率 |
‰0.1@4,000H；‰0.2@20,000H,000H；‰0.8@50,000H |

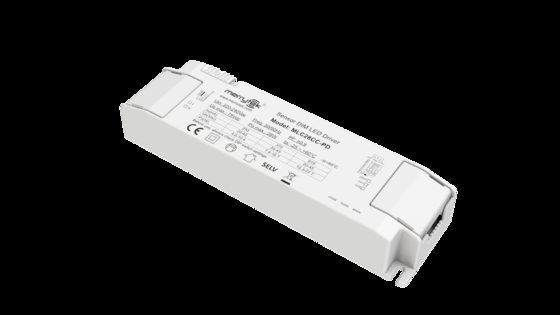

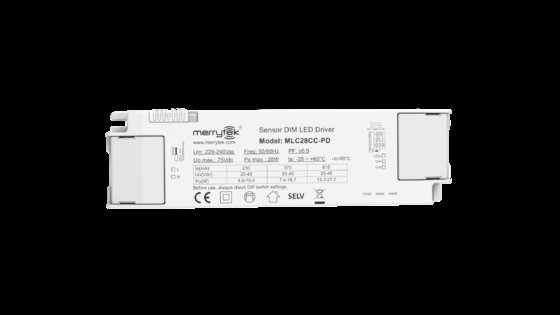

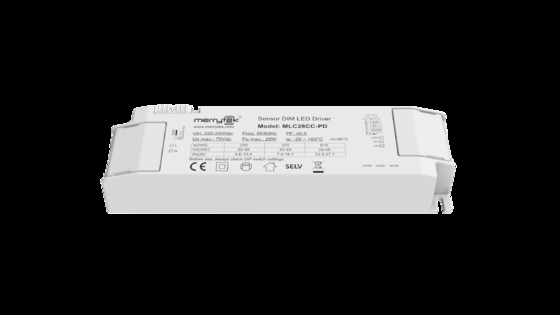

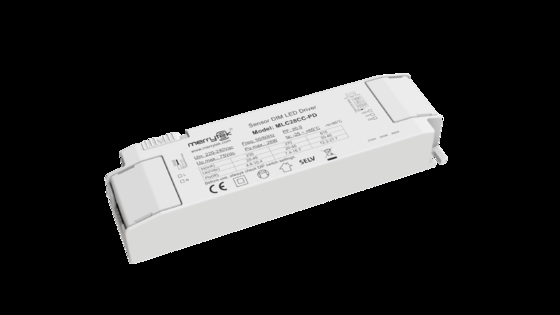

[製品画像]
|
|
|
|
|
MLC28CC-PD |
[製品情報]
- 寸法(単位：mm)
- 配線と機能
[パラメータCurve]
|
MLC28CC-PD |
|
|
|
|
|
寿命曲線 |
|
|
|
|
[出力CurrentSetting]
- MLC28CC-PD
|
出力電流 |
電圧範囲 |
S1 |
S2 |
|
615mA |
20-45V |
ON |
ON |
|
370mA |
20-45V |
- |
ON |
|
230mA |
20-45V |
- |
- |
[初期化]
電源投入後、半分の明るさになり、自己テスト後、0-10V / PWMポート電圧設定の明るさ（フルブライトで中断）に入ります。
[デフォルト設定]
注文または顧客の要求に応じて、対応する電流ギアを調整します。
[アプリケーション通知]
- この製品は、仕様に従ってご使用ください。使用条件を超えて使用すると、故障が発生する可能性があります。
- 製品は専門の電気技師が設置する必要があります。設置、配線、DIPスイッチの設定変更を行う前に、電源を切ってください。
- 負荷LEDストリングを最初に接続してから、入力電源を入れてください。そうしないと、LEDストリングが損傷する可能性があります。
- LEDドライブ入力の電源がオフになると、出力端に残りの電圧が残り、約3分間維持できます。
