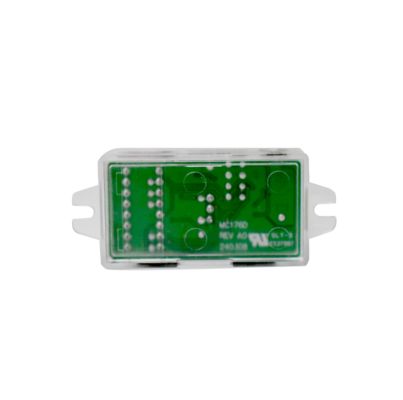

マイクロ波モーションDCセンサー、昼光優先機能付き、DIPスイッチ設定 MC176D
商品の詳細
| 定格電圧 | DC7.5～13V | 動作電流 | 16±2mA |
|---|---|---|---|
| 出力信号 | 5V PWM調光信号 | 動作周波数 | 5.8GHz ±75MHz,ISM帯 |
| 設置高さ | 3m (最大6m) | 使用温度 | 内蔵: -25~60°C |
| 一生 | 5年保証@TA | ||
| ハイライト | デイライトハーベスティング付きマイクロ波モーションセンサー,マイクロ波DCモーションセンサー,DIP スイッチ マイクロ波センサー |
||
製品の説明
マイクロ波モーションDCセンサー、昼光優先機能付き、DIPスイッチ設定
製品の特徴
- 7.5-13VDC入力、DC電源または12VDCと互換性あり
- LEDドライバー電源、補助電源出力用
- 5V PWM調光信号、3段階または2段階調光
- すべてのモーションセンサーパラメータ設定はDIPで
- 軽量化、ランプボードの開口部を減らすことができる、ライトガイドコラムデザインの低インピーダンスアンテナモジュール
- 昼光優先機能
パラメータ
| 入力 | |
|---|---|
| 定格電圧 | 7.5-13VDC |
| 動作電流 | 16±2mA |
| リップル電圧 | 100mVp-p未満 |
| 出力 | |
| 出力信号 | 5V PWM調光信号 |
| 昼光センサー | |
| 昼光しきい値 | 5Lux/15Lux/50Lux/無効 |
| 昼光優先 | ON | OFF |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| 調光レベル | 25% |
| センシングパラメータ | |
| 動作周波数 | 5.8GHz ±75MHz、ISMバンド |
| 送信電力 | 最大1mW |
| 検出エリア | 100%/75%/50%/25% |
| 保持時間 | 5秒/90秒/3分/10分 |
| 待機期間 | 0秒/30秒/10分/+∞ |
| 検出範囲（半径） | 天井設置3m高: r≧4m@0.3m/s, r≧2.5m@1m/s; 水平設置2m高: r≧8m@0.3m/s, r≧4m@1m/s |
| 設置高さ | 3m (最大6m) |
| 環境 | |
| 動作温度 | 内蔵: -25～60℃ |
| 保管温度 | -40℃～80℃、湿度≦85% (結露なきこと) |
| 認証基準 | |
| 認証済み | CE、RED (申請中) |
| 環境要件 | RoHS 2.0、Reach要件に準拠 |
| IP等級 | IP20 |
| その他 | |
| 配線 | 3ピン2.0mm端子 |
| 設置要件 | 内蔵設置 |
| 梱包要件 | バブルバッグ + パーティション + 外箱 (K=A) |
| 正味重量 | 13 ±2g |
| 寿命 | 5年保証@Ta |
機能説明
| MC176D | 機能 |
|---|---|
| ON/OFF機能 | 該当なし |
| 2段階調光機能 | 待機期間を「+∞」に設定 |
| 3段階調光機能 | 待機期間を「30秒/10分」に設定 |
| 昼光ハーベスティング | 該当なし |
| 昼光優先 | 待機期間を「+∞」に設定 |
操作図
ON/OFF機能 (待機期間を「0秒」に設定)
2段階調光機能 (待機期間を「+∞」に設定)
3段階調光機能 (待機期間を「10秒/1分/3分/5分/10分/30分」に設定)
昼光優先
図
寸法 (mm)
配線、機能
DIPスイッチ設定
| 検出エリア | 保持時間 | 昼光センサー | 待機期間 | |
|---|---|---|---|---|
| オン | オフ | |||
| ① ON ON 100% | ON ON 5秒 | ON ON 5Lux | 15Lux | ON ON 0秒 |
| ② - ON 75% | - ON 90秒 | - ON 15Lux | 50Lux | - ON 30秒 |
| ③ ON - 50% | ON - 3分 | ON - 50Lux | 100Lux | ON - 10分 |
| ④ - - 25% | - - 10分 | - - 無効 | - | - - +∞ |
放射線図
初期化
センサーは最初に100%の明るさで点灯し、10秒後に消灯します。初期化期間中は、外部の動き検知信号は検出されません。
デフォルト設定
感度: 100% 保持時間: 5秒 昼光センサー: 無効; 待機期間: 0秒; 待機調光レベル: 25%
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線、DIPスイッチの設定変更などを行う前に、必ず電源を切ってください。
- 検出距離は、移動物体の移動速度、移動物体のサイズ、設置高さ、設置角度、設置環境が開いているかどうか、反射材の材質などの要因に関連します。
- マイクロ波センサーを壁に取り付けた場合、天井に取り付けた場合と比較して検出距離が大幅に増加します。
- センサーパラメータは、異なる設置環境で再構成する必要がある場合があります。以下の指示を参照するか、メーカーにお問い合わせください。
- このセンサーは屋内専用です。屋外の風雨や周囲の移動物体は誤検出の原因となります。
- センサー製品の設置高さは6メートルを超えてはならず、最適な高さは3メートルです。2つのセンサー間の距離は3メートル以上離してください。
- センサーを金属製のランプ、金属製の反射面、または狭い密閉環境に取り付けた場合、マイクロ波が複数回反射し、誤検出の原因となります。
- ファン、DCモーター、下水管、空気出口などの移動信号がセンサーの周囲にないことを確認してください。そうしないと、センサーが誤検出の原因となる可能性があります。
- マイクロ波は金属を透過しません。密閉または半密閉の金属製ランプへの設置は避け、製品を遮る金属やガラスがないようにしてください。
- 異なるPWM / 0-10Vドライバーとのセンサーでは、低光効果が異なる場合があります。
- 安定した出力電圧と低いリップル係数を持つDC安定化電源を使用する必要があります。電源のリップルは100mV未満である必要があります。負荷電流は25mA以上である必要があります。
- 製品仕様およびパラメータは、予告なく最適化される場合があります。
