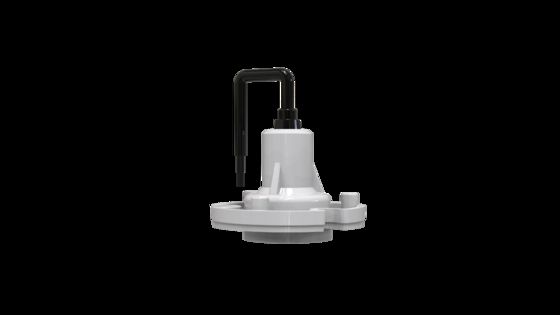

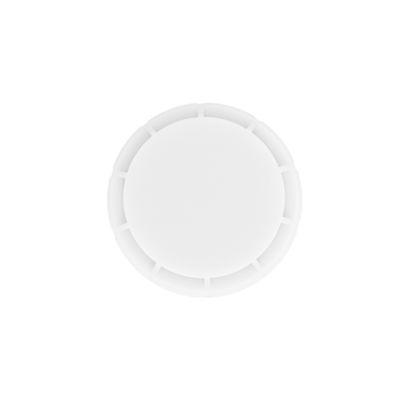

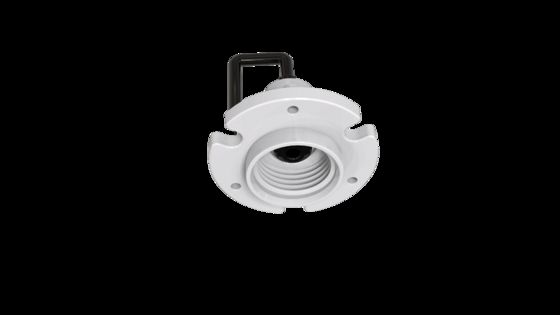

12Vdc ハイベイ マイクロ波モーションセンサー (0-10V調光機能付き、DCプラグ、取付高さ12m) MC079D RC DI
商品の詳細
| 動作電圧 | DC12V | 動作周波数 | 5.8GHz±75MHz、ISM波。 |
|---|---|---|---|
| 取付高さ | 10m（最大12m） | IP等級 | IP65 |
| インストール | 独立 | 一生 | 5 年保証@Ta 9V 全負荷 |
| ハイライト | 12VDCマイクロ波運動センサー,高空の動きセンサー 12m 設置,0~10Vのディミング機能を持つマイクロ波センサー |
||
製品の説明
12Vdc ハイベイ マイクロ波モーションセンサー (0-10V調光機能、DCプラグ、取付高さ12m)
特徴
- 新特許高利得アンテナ; 金属倉庫への適応性が向上; 金属倉庫で使用されるマイクロ波製品の自己励振および誤トリガーの問題を完全に解決します。
- 小型カットサイズ; さまざまな設置環境に適しています。
- 12V DC入力; 12V DC補助電源付きDCシステムおよびLED電源と互換性があります。
- 調光ポート (0-10V): 2段階調光機能および3段階調光機能。

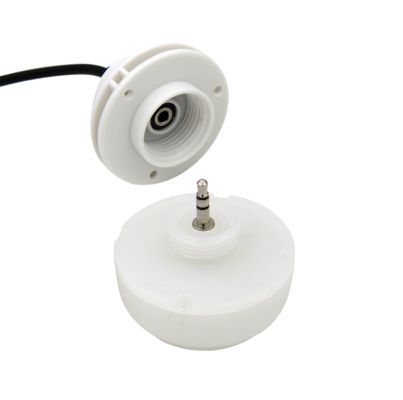

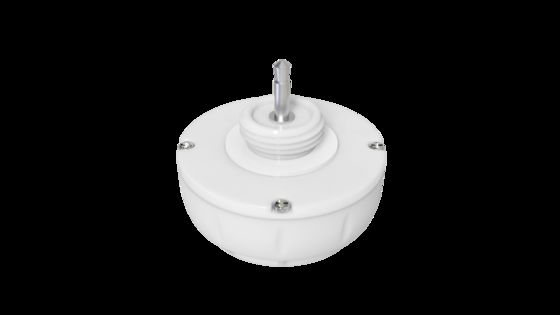

- ミニマイクロ波センサー (3.5mmプラグ付き); 検出エリアを変更できます。
- 取付高さ: 最大12m
- すべてのパラメータは赤外線リモコンで変更できます。
技術パラメータ
| 入力 | |
|---|---|
| 入力電圧 | 11-13VDC |
| 動作電圧 | 12V DC |
| 動作電流 | <30mA |
| リップル電圧 | <100mVp-p |
| 入力 | |
| 0-10VDC調光信号 | はい |
| センサーパラメータ | |
| 動作周波数 | 5.8 GHz ±75 MHz, ISM波。 |
| 送信電力 | 3mW MAX |
| 検出エリア | 100%/75%/50%/25% |
| 保持時間 | 5S/30S/1min/3min/5min/10min/20min/30min |
| 待機期間 | 0s/10S/1min/3min/5min/10min/30min/+∞ |
| 昼光センサー | 5lux/15Lux/30Lux/50Lux/100lux/150lux/無効 |
| センサーパラメータ | |
| 待機DIMレベル | 10% (1.4-1.6V) 20% (1.9-2.1V) 30% (2.9-3.1V) 50% (4.9-5.1V) |
| 検出半径 (検出エリア: 100%) | 天井取付 (高さ:10m): 0.3m/S ≥4m, 1m/S ≥3m |
| 取付高さ | 10m (最大12m) |
| 3db視野角 | 90°@Xzフィールド 130°@Yzフィールド |
| 動作環境 | |
| 動作温度 | -25~70℃ |
| 保管温度 | -40℃~+80℃ 湿度: 10%-95% (結露なきこと) |
| 認証基準 | |
| 認証 | CE |
| 環境要件 | RoHS準拠 |
| IP等級 | IP65 |
| その他 | |
| 配線方法 | 3.5mmプラグ |
| 設置 | スタンドアロン |
| 寸法 | 構造図参照 |
| パッケージ | クラップボード+カートン (K=A) |
| 正味重量 | 64.3g |
| 寿命 | 5年保証@Ta 9Vフルロード |
機能
1) オン/オフ機能 (待機期間を"0"sに設定)
2) 2段階調光機能 (待機期間を"+∞"に設定)
3) 3段階調光機能 (待機期間を"10S/1min/3min/5min/10min/30min"に設定)
寸法 (mm)
機能図と配線
リモコン
MH10
MH12
初期化
センサーは電源投入時に100%の明るさで点灯し、10秒後に明るさを下げます。初期化中は、センサーは動きの信号を検出しません。
工場出荷時設定
検出エリア: 100%; 保持時間: 5S; 待機期間: 0S; 昼光センサー: 無効 (工場出荷時設定は必要に応じて変更可能)
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線、パラメータ変更の前に必ず電源を切ってください。
- マイクロ波は金属を透過しません。製品を密閉された金属製ランプまたは半密閉された金属製ランプ内に設置しないでください。金属またはガラスで製品を覆わないでください。アンテナが金属板を通過する必要がある場合は、センサーの上部が金属板に近接していることを確認してください。
- 任意の誘導センサー間の距離は3メートル以上離してください。電波干渉を避けるため、センサーをスイッチ、ルーター、その他の無線デバイスから3メートル以上離してください。マイクロ波モジュールのアンテナ面は、低周波または高周波信号がマイクロ波センサーのアンテナの通常の動作に影響を与えるのを避けるために、AC入力およびDC出力に直接面さないでください。
- 振動信号は動きの信号とみなされ、センサーをトリガーします。センサーの周囲で長期間振動する物体（大型金属機器、パイプ、エアコンの吹き出し口、排気口、排煙機ポート、揺れるファンなど）の使用は避けてください。検出エリア内のペットが感知をトリガーする可能性があります。
- センサーは屋内専用です。屋外での使用では防水効果が損なわれます。風、雨、周囲の動く物体が誤トリガーの原因となります。金属製ランプ、金属反射面、または狭い密閉環境にセンサーを設置した場合、マイクロ波が繰り返し反射し、誤トリガーの原因となります。感度を下げるか、技術サポートについてはメーカーにお問い合わせください。
- 継続的な改善のため、この説明の内容は予告なく変更される場合があります。
- 異なる0-10Vドライバー、異なる低輝度。昼光しきい値は、影がなく、周囲光の拡散反射がない晴れた環境で測定されます。周囲のルクスレベルは、環境、天候、気候、時間帯、季節によって異なる場合があります。
- 感度距離は、物体の移動速度、移動物体のサイズ、取付高さ、取付角度、作業環境、反射材料などに関連しています。
- 与えられた検出エリアは、屋内開放環境で165cmのテスターによって測定された典型的な値です。
- この製品は、入力電圧が安定しており、リップル係数が低い（リップル係数が100mV未満、負荷電流が25mA以上）電圧安定化DC電源と組み合わせて使用する必要があります。
- 新しい環境に設置する場合は、大量設置の前にまず5個以上の製品を設置してテストしてください。
