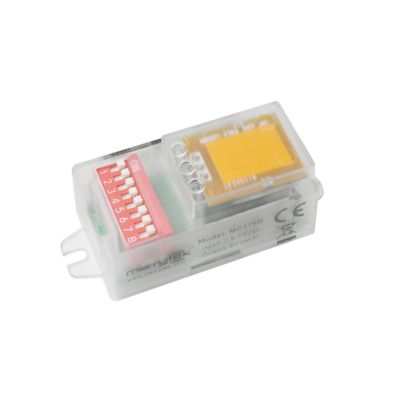

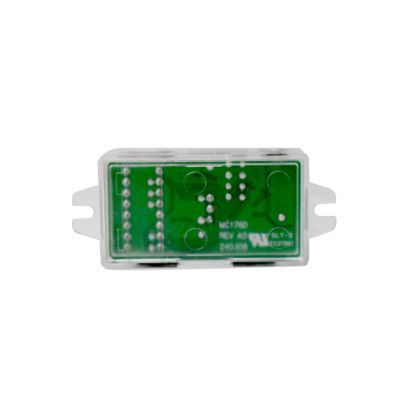

DC調光マイクロ波人感センサー、リモコン対応、昼光優先機能 MC176D 99
商品の詳細
| 定格電圧 | DC7.5～13V | 動作電流 | 16±2mA |
|---|---|---|---|
| 出力信号 | 5V PWM調光信号 | 動作周波数 | 5.8GHz ±75MHz,ISM帯 |
| 設置高さ | 3m (最大6m) | 使用温度 | 内蔵: -25~60°C |
| 一生 | 5年保証@TA | ||
| ハイライト | DC 調光可能なマイクロ波モーション センサー、リモコン付きマイクロ波モーション センサー、日光優先マイクロ波モーション センサー,microwave motion sensor with remote control,daylight priority microwave motion sensor |
||
製品の説明
DCディム可能なマイクロ波運動センサー
リモコン利用可能,昼光優先機能
マイクロ波運動DCセンサーと日光収集機能とリモコン制御機能
製品の特徴
- 7.5-13VDC入力,マッチングDC電源または12VDC
- 補助出力電源のLEDドライバ供給
- 5V PWM ダブリング信号,3段階または2段階ダブリング
- リモコンとDIPによるすべての動きセンサーパラメータ設定
- 低インピーダンスのアンテナモジュールとライトガイドコラム設計 小サイズ,ランプボードの開口を減らすことができます
- 日光優先機能
テクニカルパラメータ
| インプット | |
|---|---|
| 定数電圧 | 7.5-13VDC |
| 稼動電流 | 16±2mA |
| リップル電圧 | < 100mVp-p |
| 生産量 | |
| 出力信号 | 5V PWM ダブリング信号 |
| 日光センサー | |
| 日光の限界 | 5Lux/15Lux/50Lux/無効 |
| 日光優先 | "オン" "オフ" |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| 暗くなるレベル | 25% |
検出パラメータ
| 作業頻度 | 5.8GHz ±75MHz,ISM帯 |
| 送電力 | 1mW 最大 |
| 検知領域 | 100%/75%/50%/25% |
| 待ち時間 | 5s/90s/3分/10分 |
| 待機期間 | 0s/30s/10min/+∞ |
| 検出範囲 (半径) | 天井設置 3m 高さ: r≥4m@0.3m/s, r≥2.5m@1m/s;水平設置 2m 高さ: r≥8m@0.3m/s, r≥4m@1m/s |
| 装置の高さ | 3m (最大6m) |
環境仕様
| 作業温度 | 内蔵: -25~60°C |
| 保存温度 | -40°C~80°C,湿度 ≤85% (冷却しない) |
認証
| 認定 | CE,RED (未定) |
| 環境要件 | RoHS 2 に準拠する0範囲要求 |
| IP 評価 | IP20 |
追加仕様
| ワイヤリング | 3ピンの2.0mm端末 |
| 設置要件 | 内蔵装置 |
| 梱包要件 | バブルバッグ + 隔壁 + 外箱 (K=A) |
| 純重量 | 13 ±2g |
| 生涯 | 5 年間の保証@Ta |
機能説明
| MC176D 99 | 機能 |
|---|---|
| ON/OFF 機能 | N/A |
| 2段階の暗調機能 | 待機期間を"+∞"に設定する |
| 3段階の暗調機能 | 待機期間を"30S/10min"に設定する |
| 日中収穫 | N/A |
| 日光優先 | 待機期間を"+∞"に設定する |
操作図
オン/オフ機能 (待機期間を0秒に設定)
2段階の暗化機能 (待機期間を"+∞"に設定)
3段階の暗調機能 (待機期間を "10S/1min/3min/5min/10min/30min"に設定する)
日光優先
製品図
尺寸 (mm)
配線図
機能図
DIP スイッチ設定
| 検知領域 | 待ち時間 | 日光センサー | 待機期間 |
|---|---|---|---|
| 100% オン | オン オン 5 | オン オン 5Lux 15Lux | オン オン 0S |
| II - ON 75% | - 90年代 | - 15Luxで 50Lux | - 30秒で |
| III ON - 50% | オン - 3分 | オン - 50Lux 100Lux | オン - 10分 |
| IV - - 25% | - - 10分 | - 無効にする - | - - +∞ |
放射線図
リモコンMH10
初期化
センサーは初めて100%の明るさで光を入れ,10秒後に消します.初期化期間中,外部運動センサー信号は検出されません.
デフォルト設定
感度: 100% 待機時間: 5秒 日光センサー: 停止 待機期: 0S 待機時の暗さレベル: 25%
申請通知
- センサーはプロの電気工人が設置する必要があります. 設置,配線,DIPスイッチの設定を変更する前に電力を切断してください.
- 検知距離は,動く物体の移動速度,動く物体の大きさ,設置高度,設置角度,設置環境が開いているかどうか反射器の材料も
- 壁にマイクロ波センサーを設置すると,天井に設置されたものと比較して検出距離は大幅に増加します.
- 異なる設置環境でセンサーのパラメータを再構成する必要があり,以下の説明を参照するか,製造者に連絡してください.
- このセンサーは屋内での使用のみで 屋外の風や雨で 周りの動く物体は 誤ったトリガーになります
- センサー製品の設置高度は6mを超えており,最適な高度は3mで,2つのセンサー間の距離は3m以上である.
- センサーが金属ランプや金属反射表面,狭い閉ざされた環境に設置された場合,マイクロ波は複数回反射され,誤ったトリガーを引き起こす.
- センサーの周りに扇風機,DCモーター,下水道管,空気出口など,動く信号がないことを確認してください. そうでなければ,センサーが誤ったトリガーを引き起こす可能性があります.
- 電子レンジは金属を貫くことはできず,閉ざされた金属ランプや半閉ざされた金属ランプに設置してはならない.また,製品に金属やガラスを遮ってはならない.
- 異なるPWM / 0-10Vドライバを持つセンサー,低光効果は異なる可能性があります.
- 安定した出力電圧と低い波動係数を持つ直流制御電源を使用しなければならない.電源の波動は100mV未満で,負荷電流は25mA以上である.
- 製品仕様やパラメータは事前通知なしに最適化することができる.
