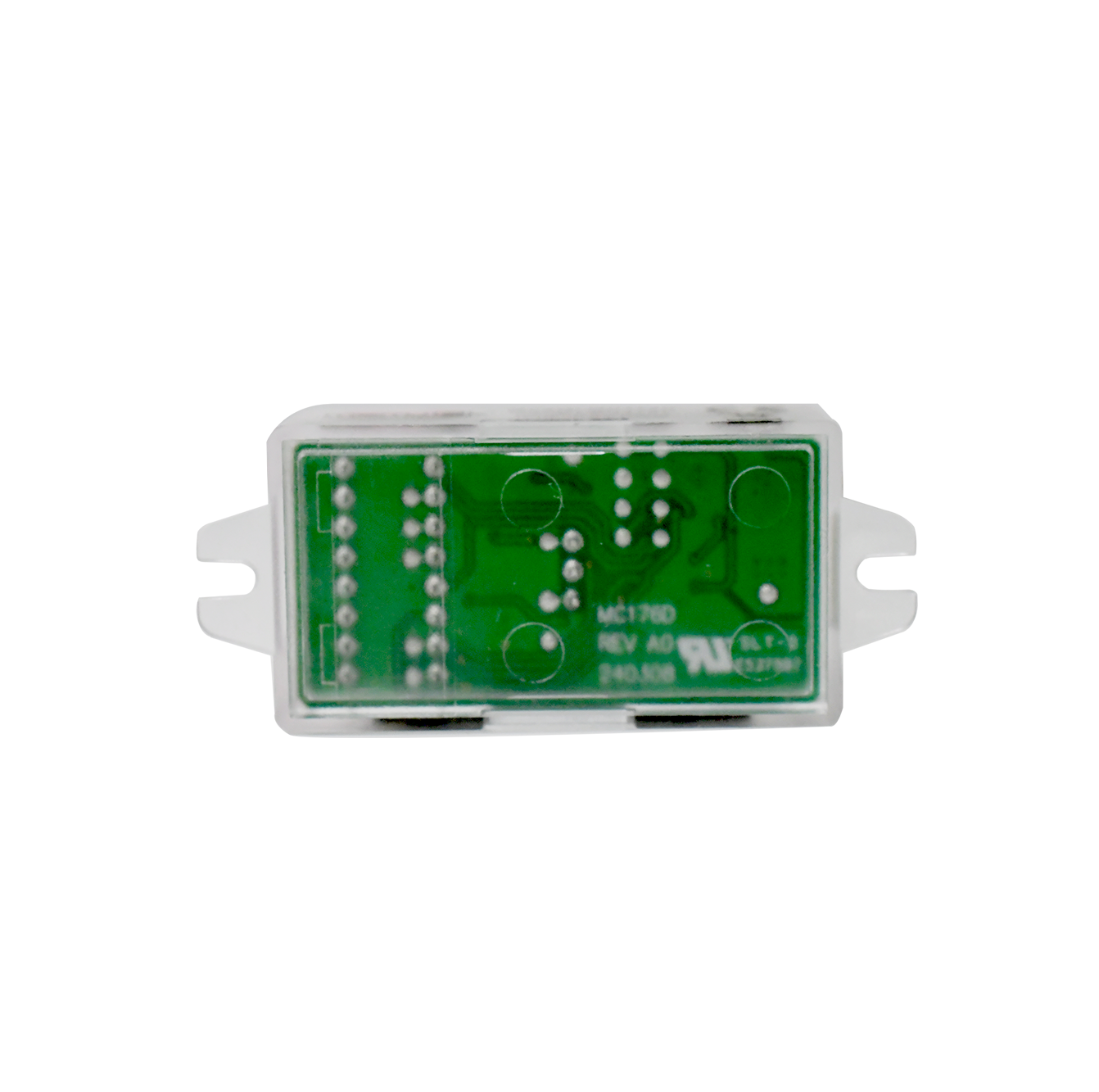

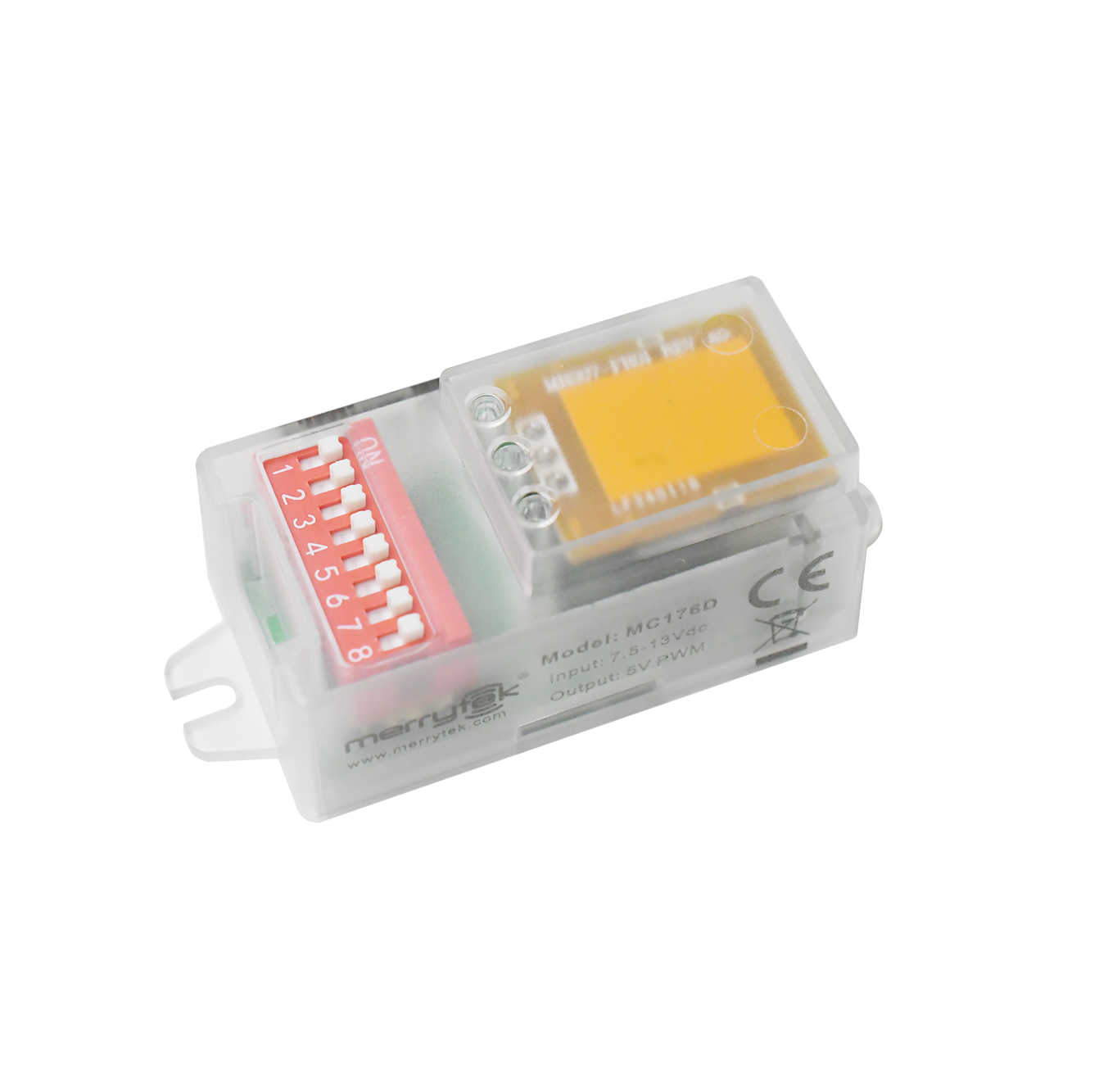

マイクロ波モーションDCセンサー、デイライト優先機能付き、DIPスイッチ設定
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定格電圧 | DC7.5～13V | 動作電流 | 16±2mA |
|---|---|---|---|
| 出力信号 | 5V PWM調光信号 | 作業周波数 | 5.8GHz ±75MHz,ISM帯 |
| 設置高さ | 3m (最大6m) | 使用温度 | 内蔵: -25~60°C |
| 一生 | 5年保証@TA | ||
| ハイライト | デイライトハーベスティング付きマイクロ波モーションセンサー,マイクロ波DCモーションセンサー,DIP スイッチ マイクロ波センサー |
||
製品の説明
マイクロ波モーションDCセンサー 昼光優先機能付き DIPスイッチ設定
製品の特徴
- 7.5 ～ 13VDC 入力、マッチング DC 電源または 12VDC 付き
- 補助電源出力用の LED ドライバ電源
- 5V PWM調光信号、3段階または2段階調光
- DIPによるすべてのモーションセンサーパラメータ設定
- ライトガイドコラム設計の低インピーダンスアンテナモジュールは小型で、ランプボードの開口部を減らすことができます。
- 昼光優先機能
パラメータ
| 入力 | |
|---|---|
| 定格電圧 | DC7.5～13V |
| 動作電流 | 16±2mA |
| リップル電圧 | < 100mVp-p |
| 出力 | |
| 出力信号 | 5V PWM調光信号 |
| 昼光センサー | |
| 昼光閾値 | 5ルクス/15ルクス/50ルクス/無効 |
| 日光優先 | オン |オフ |
| 5ルクス | 15ルクス |
| 15ルクス | 50ルクス |
| 50ルクス | 100ルクス |
| 調光レベル | 25% |
| センシングパラメータ | |
| 動作周波数 | 5.8GHz±75MHz、ISMバンド |
| 送信電力 | 最大1mW |
| 検知エリア | 100%/75%/50%/25% |
| ホールドタイム | 5秒/90秒/3分/10分 |
| 待機期間 | 0秒/30秒/10分/+∞ |
| 検知範囲（半径） | 天井設置高さ 3m: r≥4m@0.3m/s、r≥2.5m@1m/s;水平設置高さ2m：r≧8m@0.3m/s、r≧4m@1m/s |
| 設置高さ | 3m（最大6m） |
| 環境 | |
| 使用温度 | 内蔵：-25～60℃ |
| 保管温度 | -40℃…80℃、湿度≦85%（結露なきこと） |
| 認証基準 | |
| 認定済み | CE、RED (保留中) |
| 環境要件 | RoHS 2.0に準拠、要件を達成 |
| IP等級 | IP20 |
| 他の | |
| 配線 | 3ピン2.0mm端子 |
| インストール要件 | 組み込みのインストール |
| 梱包要件 | バブルバッグ+仕切り+外箱(K=A) |
| 正味重量 | 13±2g |
| 一生 | 5 年保証@Ta |
機能の説明
| MC176D | 関数 |
|---|---|
| ON/OFF機能 | 該当なし |
| 2段階調光機能 | スタンバイ期間は「+∞」に設定してください |
| 3段階調光機能 | 待機時間は「30秒/10分」に設定してください |
| 日光採取 | 該当なし |
| 日光優先 | スタンバイ期間は「+∞」に設定してください |
動作図
On/Off機能（スタンバイ期間を「0s」に設定）
2段階調光機能（待機時間を「+∞」に設定）
3段階調光機能（待機時間を「10秒/1分/3分/5分/10分/30分」に設定）
日光優先
図表
寸法(mm)
配線・機能
ディップスイッチの設定
| 検知エリア | ホールドタイム | 昼光センサー | 待機期間 | |
|---|---|---|---|---|
| オンにする | 消す | |||
| Ⅰ オン オン 100% | オンオン5S | オン オン 5Lux | 15ルクス | オン オン 0S |
| Ⅱ - オン 75% | - オン 90S | - 15ルクスオン | 50ルクス | - オン 30 秒 |
| Ⅲ オン - 50% | オン - 3分 | オン - 50ルクス | 100ルクス | オン - 10分 |
| Ⅳ - - 25% | - - 10分 | - - 無効にする | - | - - +∞ |
放射図
初期化
センサーは最初に 100% の明るさでライトを点灯し、10 秒後に消灯します。初期化期間中は、外部のモーション検知信号は検出されません。
デフォルト設定
感度: 100% 保持時間: 5 秒 日光センサー: 無効。スタンバイ期間: 0S;スタンバイ調光レベル: 25%
申請通知
- センサーは専門の電気技師によって取り付けられる必要があります。設置、配線、ディップスイッチの設定変更等は電源を切ってから行ってください。
- 検知距離は、移動体の移動速度、移動体の大きさ、設置高さ、設置角度、設置環境がオープンかどうか、反射板の材質などに関係します。
- マイクロ波センサーを壁面に設置した場合、天井に設置した場合に比べて検知距離が大幅に長くなります。
- 異なる設置環境ではセンサーのパラメータを再設定する必要がある場合があります。次の手順を参照するか、製造元にお問い合わせください。
- このセンサーは屋内でのみ使用でき、屋外では風雨があり、周囲の動く物体があると誤作動の原因となります。
- センサー製品の設置高さは 6 メートルを超えることはできません。最適な高さは 3 メートルです。 2 つのセンサー間の距離は 3 メートル以上である必要があります。
- センサーが金属ランプ内、金属反射面上、または狭い密閉環境に設置されている場合、マイクロ波が複数回反射され、誤作動の原因となります。
- センサーの周囲にファン、DC モーター、下水道管、排気口などの移動信号がないことを確認してください。そうしないと、センサーが誤作動する可能性があります。
- 電子レンジは金属を透過できないため、密閉型または半密閉型の金属製ランプへの設置は避け、製品を妨げる金属やガラスがあってはなりません。
- 異なる PWM / 0-10V ドライバーを備えたセンサー、低照度効果が異なる場合があります。
- 出力電圧が安定し、リップル係数が低い DC 安定化電源を使用する必要があります。電源のリップルは 100mV 未満である必要があります。負荷電流は 25mA より大きくなければなりません。
- 製品の仕様およびパラメータは予告なく最適化される場合があります。
