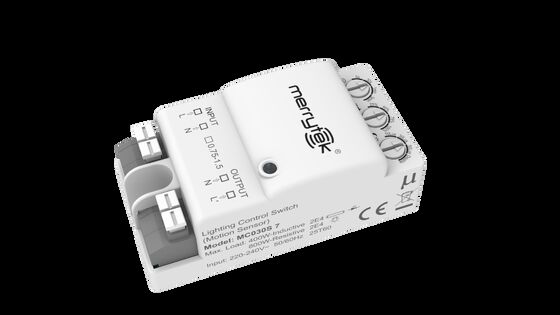

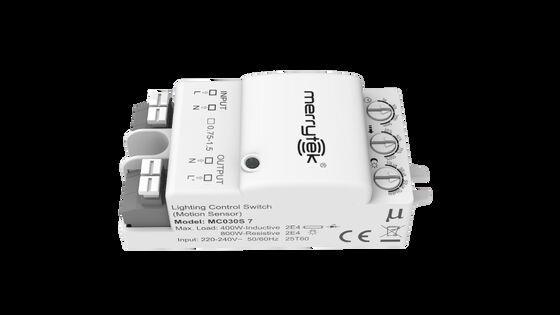

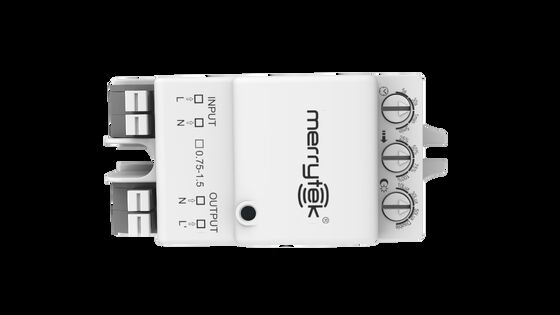

マイクロ波ON/OFFモーションセンサー、ロータリースイッチ設定、低待機電力付き
商品の詳細
| 電圧範囲 | AC110-240V 50/60Hz | 出力制御 | オンオフ |
|---|---|---|---|
| 動作周波数 | 5.8 GHz ±75MHz,ISM波帯 | 取付高さ | 3m（天井取付）、最大6m） |
| 動作温度 | -25~60°C | 一生 | 5年保証@TA |
| ハイライト | ロータリースイッチ付きマイクロ波モーションセンサー,低電力マイクロ波モーションセンサー,マイクロ波ON OFFモーションセンサー |
||
製品の説明
マイクロ波 ON/OFF モーションセンサー,回転スイッチ設定,低待機電源
製品の特徴
- 低待機電源で新しいERP規格に準拠
- 5.8GHzマイクロ波免許ISM波帯;REDとTUVの承認に準拠する大量注文
- コンパクトサイズ設計,ほとんどの灯具に組み込める
- シンプルな操作:検出エリア,保持時間,日光センサーおよび他のパラメータを変更するために回転スイッチを調整
- 便利な接続のための入力と出力端末
- 5 年間の保証
テクニカルパラメータ
| インプット | |
|---|---|
| 電圧範囲 | 110-240VAC 50/60Hz |
| 待機電源 | ≤0.1W |
| 超電圧試験 | L-N: 4kV |
| 生産量 | |
| 出力制御 | オンオフ |
| 負荷容量 | 200W@230Vac ((インダクティブ/LED); 400W@230Vac ((レジスティブ) 400W@230Vac ((インダクティブ/LED); 800W@230Vac ((レジスティブ) |
| マックス 突発容量 | 30A (50% Ipeak, twidth =500us, 230Vacフルロード,冷却開始) 60A (50% Ipeak, twidth =200us, 230Vac,フルロード,冷却開始) |
| センサーパラメータ | |
| 動作頻度 | 5.8 GHz ±75MHz,ISM波帯 |
| 送電力 | 1mW 最大 |
| 待ち時間 | 5s/30s/1min/5min 回転スイッチで |
| 検知領域 | 100%/75%/50%/25% 回転スイッチで |
| 日光センサー | 10Lux/30Lux/50Lux/回転スイッチでオフ (拡散) |
| 半径を検出する | 天井設置 3m 高さ: 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m 試験条件: 製品設定100%感度, 60m2の室内開き地 |
| マウント高度 | 3m (天井設置) 最大 6m |
| 環境 | |
| 動作温度 | -25~60°C |
| 貯蔵温度 | -40°C~80°C,湿度: ≤85% (凝縮しない) |
| 最大シェル温度 (Tc) | 80°C |
| 証明書規格 | |
| 証明書 | CE レッド |
| 環境要求 | RoHS 2 に準拠する0リーチ |
| IP 評価 | IP20 |
| 製品カテゴリー | クラスII |
| ほか | |
| ワイヤリング | プレスイン型端末ブロック,配線0.75〜1.5mm2 |
| 設置 | 内蔵 |
| パッケージ | バブルバッグ + クラップボード + カートン ((K=A) |
| 純重量 | 37.8±3g |
| 生涯 | 保証は5年 @Ta |
機能
| ✓オンオフ機能 | 昼光センサーを"無効"に設定すると,前設定の昼光センサー値よりも低い場合,移動信号を検出するとセンサーが動作し,光が点きます.待機時間が終わったらライトが消える |
| ○ 2 段階 の 暗示 | N/A |
| ○ 3 段階 の 暗示 | N/A |
| ○ 日 の 光 で 収穫 する | N/A |
| ○ 日光 を 優先 する | N/A |
| ○ 高い 低い 感受力 | N/A |
| ○ グループ を 組む | N/A |
製品情報
注記:センサーは"つだけ接続するように設計されています. 1つ以上の負荷を接続するとセンサーが損傷します.
検出範囲
DIP スイッチ設定
初期化
電源を入れると,センサーは自動的に100%の明るさに光を入れ,10秒後に光を消します.初期化中に,センサーは動きを検出できません.
デフォルト設定
感度: 100% 待機時間: 5秒 日光センサー: 無効
申請通知
- センサーはプロの電気技師によって設置されるべきです. DIPスイッチを設置,配線,または設定する前に電力を切ってください.
- 電子レンジは金属を貫くことはできません. 製品を閉ざされた金属ランプや半閉ざされた金属ランプに入れてはいけません. 金属もガラスも製品の上を覆うことはできません.アンテナが金属プレートを通過する必要がある場合センサーの上部が金属プレートに近いことを確認してください.
- センサー間の設置距離は2m以上であるように推奨されます.スイッチやルーターなどの無線デバイスから遠ざけましょう.センサーとルーターの間隔は2m以上と推奨されますマイクロ波センサーのアンテナ表面は,マイクロ波センサーのアンテナの正常な動作に影響を与える低周波/高周波信号を避けるために,入力ACと出力DCから離れた場所に位置する必要があります.
- 感度領域は,物体の移動速度,移動物体のサイズ,マウント高度,マウント角度,作業環境,反射材料などに関連しています.検出エリアは,屋内オープン環境で 165cmの高さのテストによって測定された典型的な値です.
- このモデルは天井の設置に適しています.壁の設置を使用すると,マイクロ波センサーの検出領域は大幅に増加します.微波が壁に浸透したり,光が消えない現象を引き起こします感度10%が使用できない場合は,壁の設置を避けるか,技術サポートのために製造者に尋ねてください.
- 日光の限界値は,日陰のない晴れた日,周囲の光の分散反射状態で測定する.異なる環境と気候により,日光センサーが測定する明るさの値は異なります.
- センサーは金属,PCB,LEDトレイなどで覆われたり隠されたりしてはならない.センサーアンテナと周囲の材料の間の距離は5mm以上であるべきである.センサーアンテナの近くには金属やPCBの痕跡がないべきですセンサーアンテナとカバーの間の距離は3.2mmを超えないようにしてください.
- 振動信号は,トリガーセンサーへの移動信号とみなされます. センサーを設置するには,大型金属機器,パイプ,エアコンの出口,排気孔,煙の排気機ポート,振動扇風機,など 検出エリアのペットは誤ったトリガーを引き起こす可能性があります.
- マイクロ波モジュールのアンテナ表面は,入力AC,出力DC,直線橋,トランスフォーマー,スイッチチューブおよび他の高電力装置,マイクロ波センサーのアンテナの正常動作に影響を与える高周波信号を避けるために.
- センサーは屋内での使用のみです.屋外または半屋外での使用では防水効果が影響されます.風,雨,動く物体は誤ったトリガーを引き起こす可能性があります.センサーが金属ランプに設置されている場合,金属反射表面または小さな閉ざされた環境では,マイクロ波は何度も反射され,誤ったトリガーを引き起こします.感度を下げたり,技術サポートを依頼してください..
- 周囲温度が80°Cを超えると,高温保護が起動できる (冷却後の自動復旧).
- 新しいインストール環境では,インストール前に5pcsサンプルをテストすることをお勧めします.
